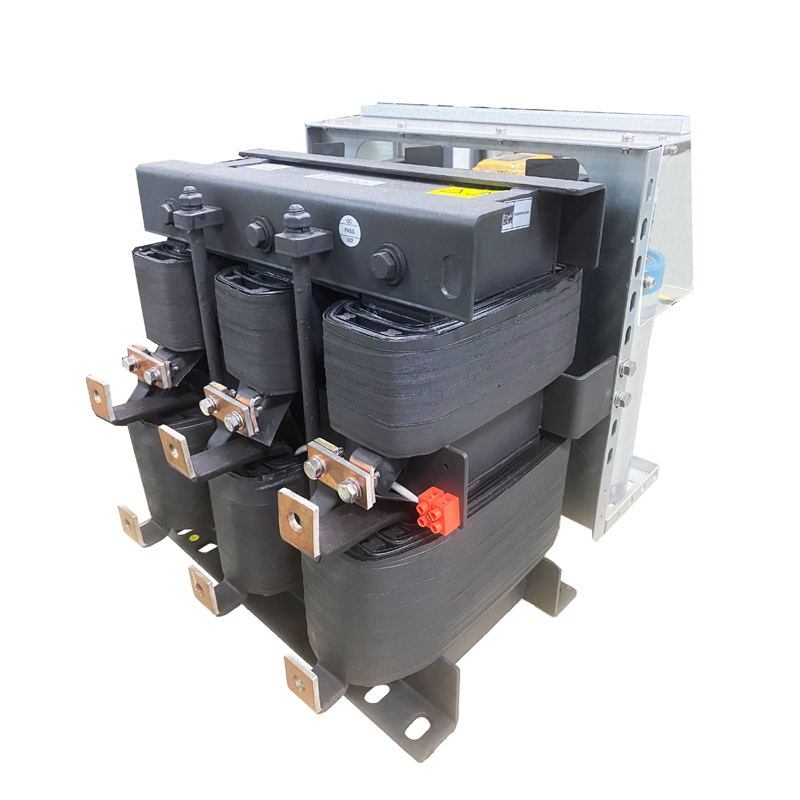

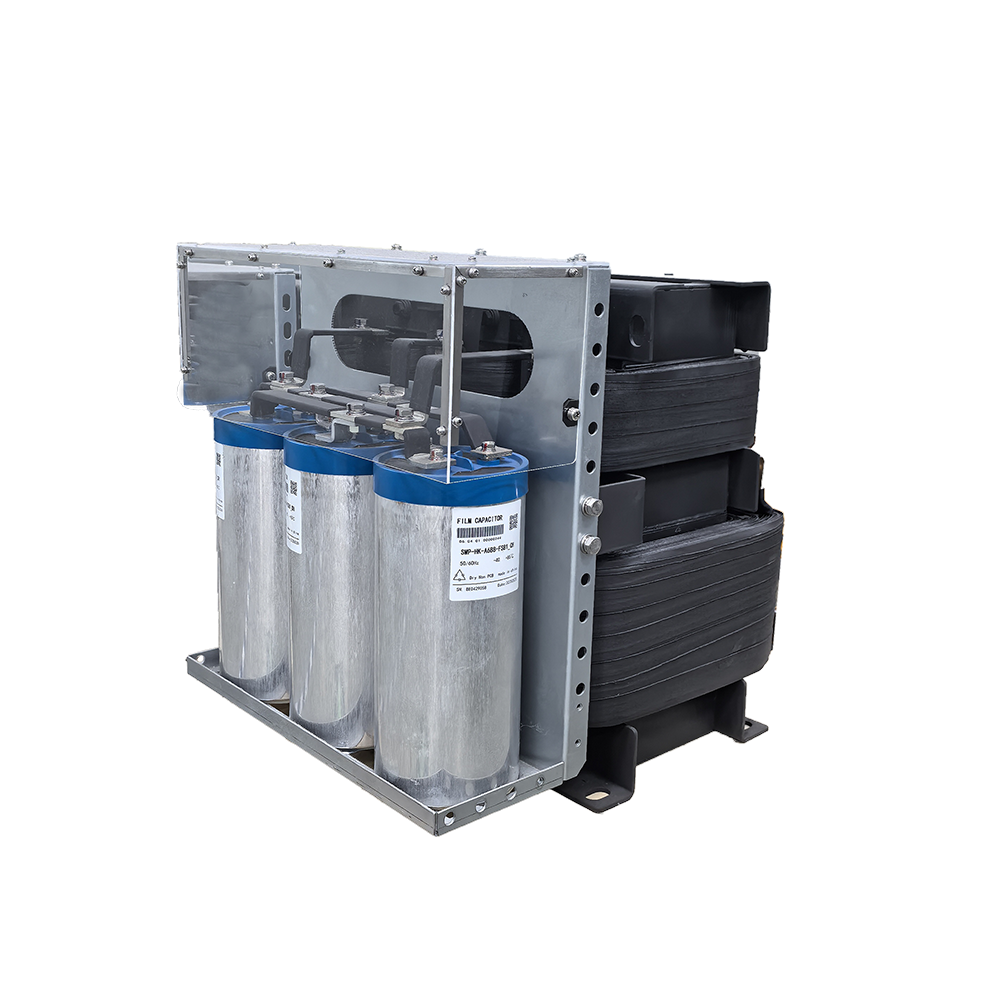

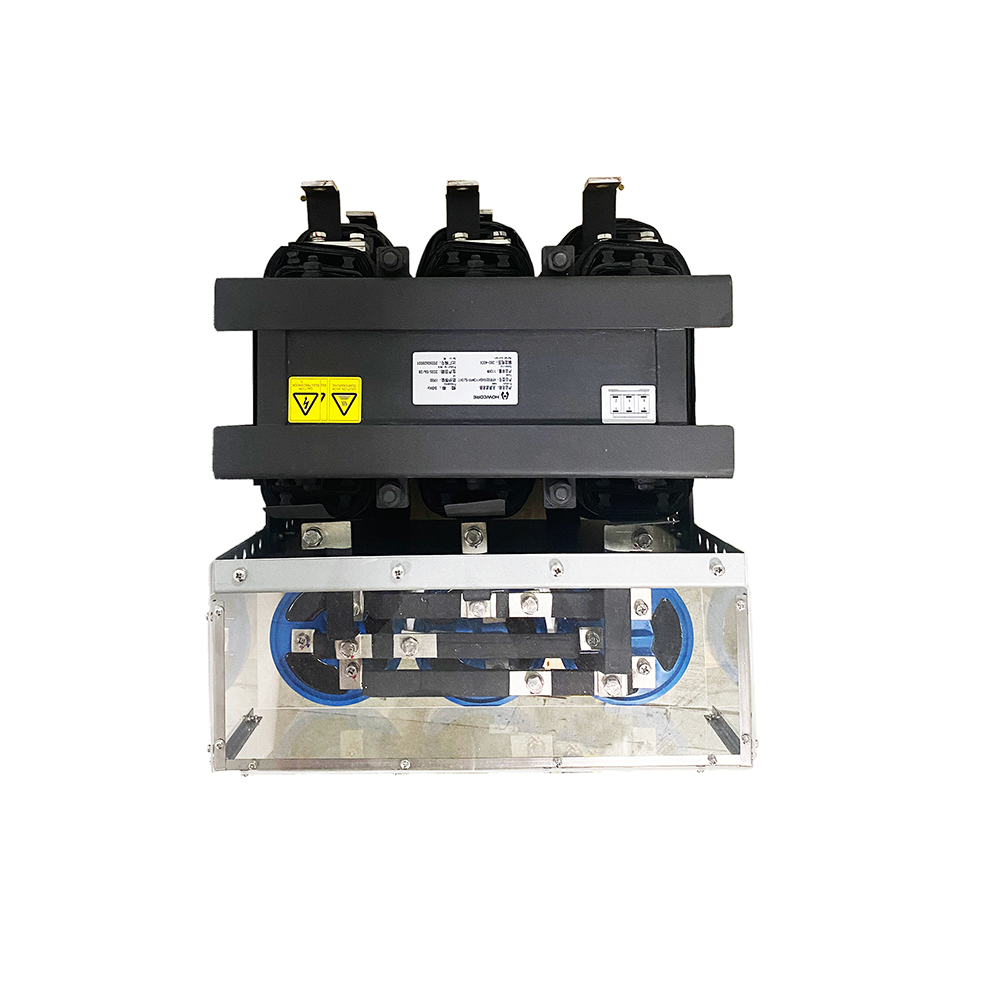

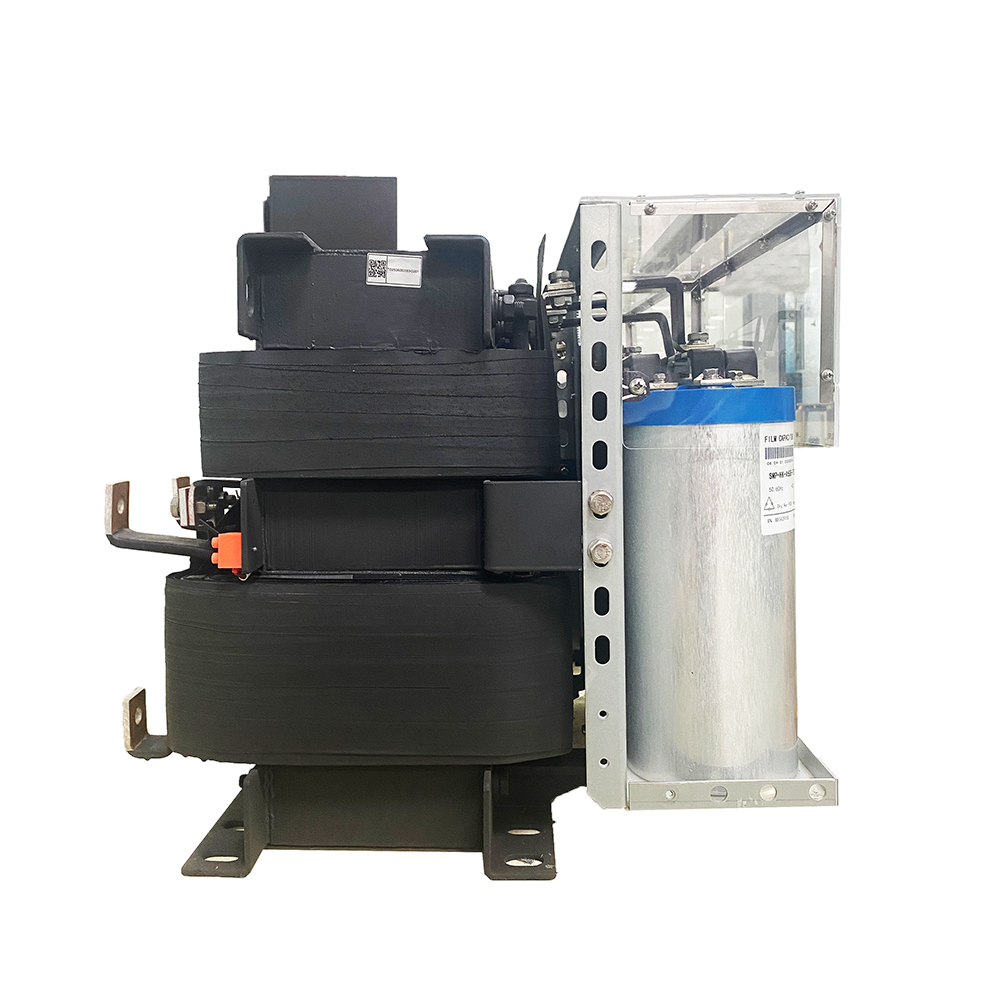

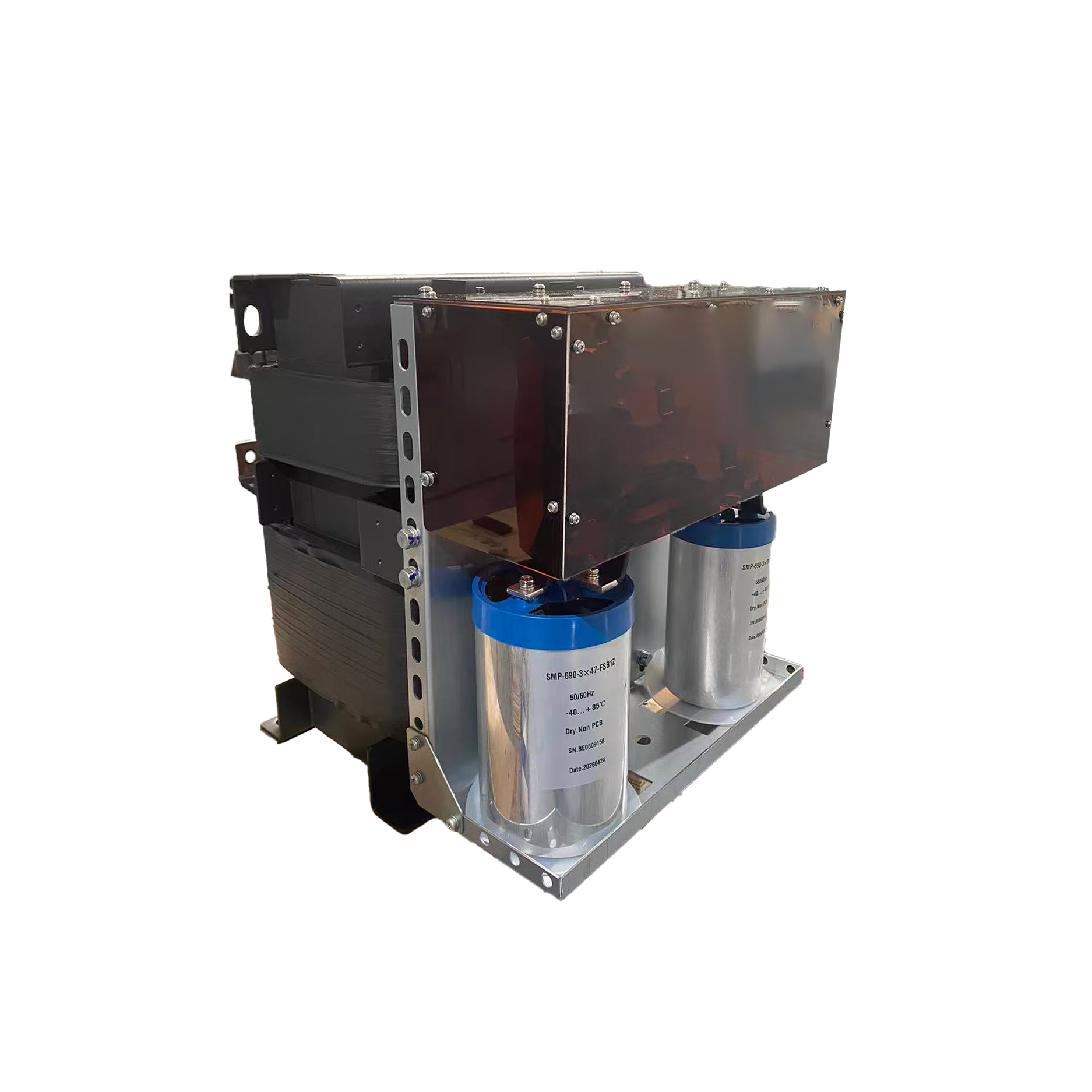

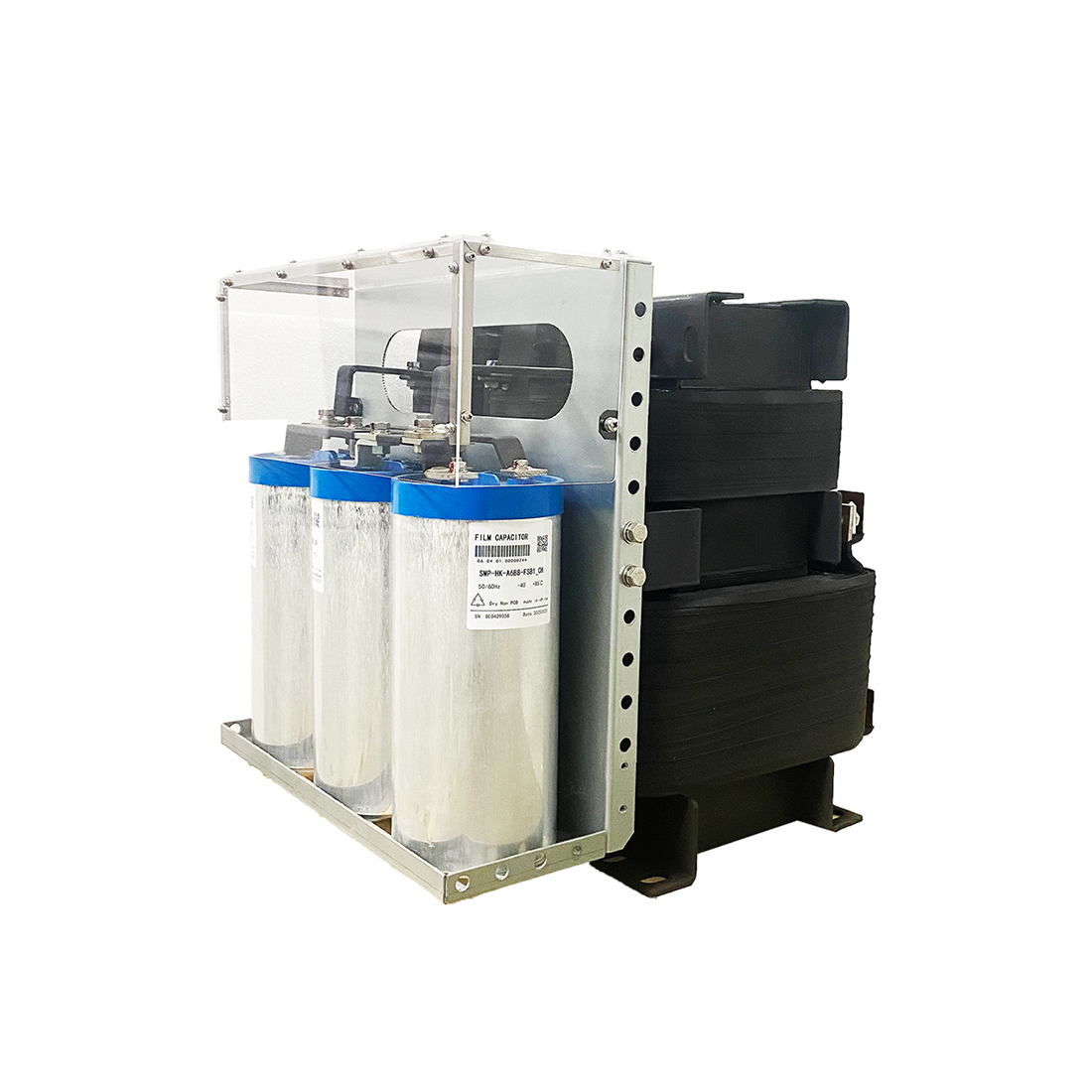

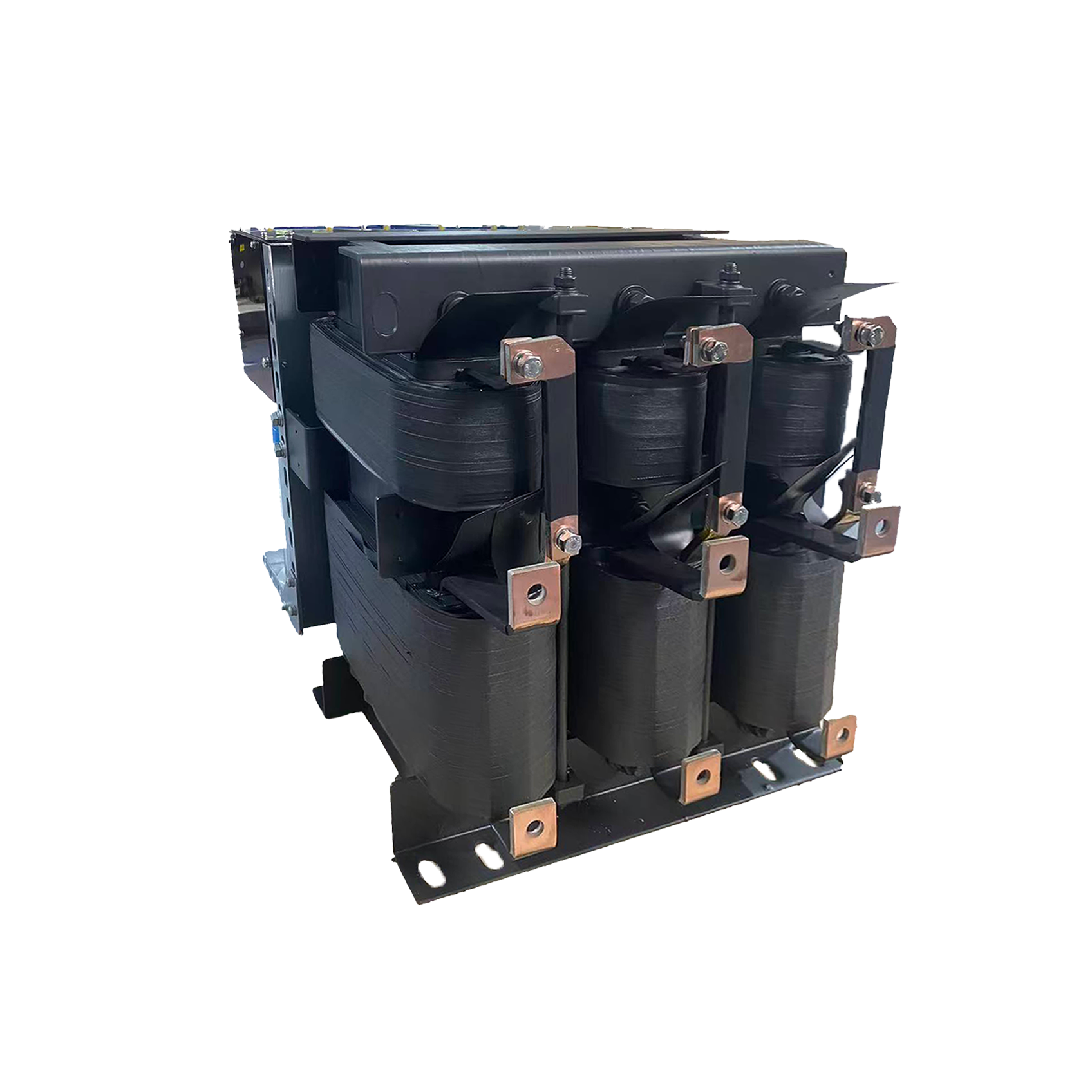

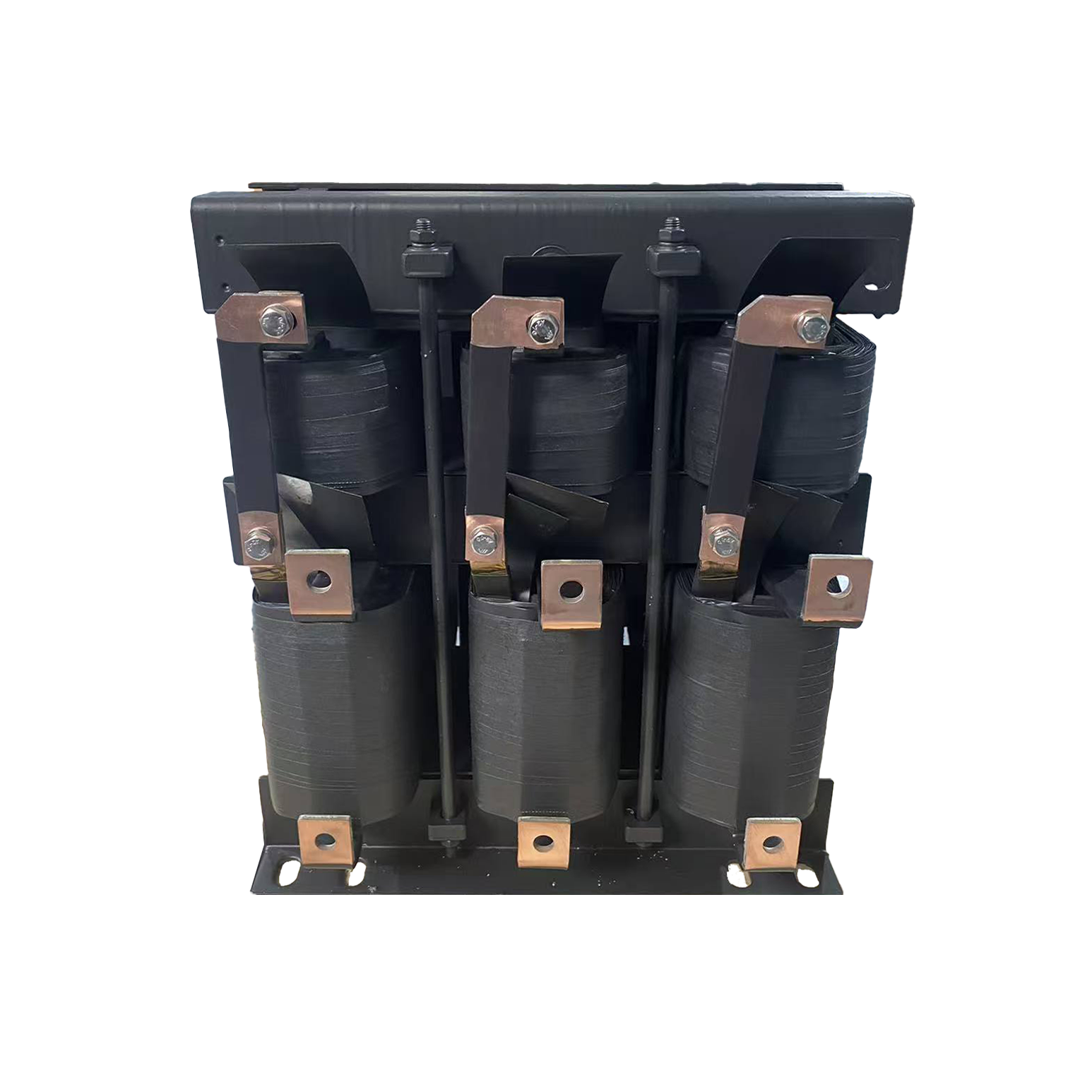

谐波滤波器(HFR)

HFR谐波滤波器有助于缓解由于负载谐波电流引起的过载和电力基础设施过热,从而使电力系统得到充分利用。谐波电流较小降低了系统共振以及敏感电子设备潜在停运风险。

HFR谐波滤波器可以快速方便的将标准电机驱动升级为低谐波驱动。

详情

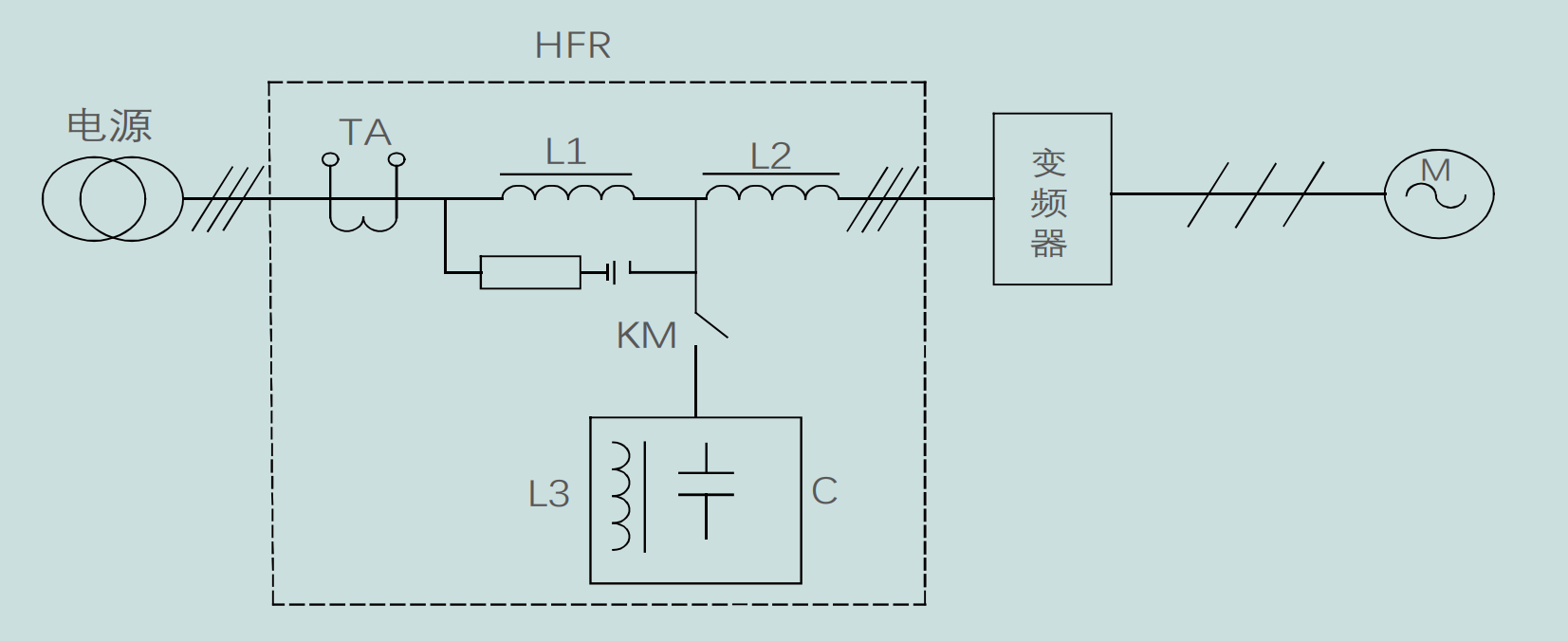

■  传统无源滤波与APF/SVG结合

  • 与传统谐波滤波器相比 ,HFR系列产品占用面积更小,皆波抑制能力更强。提升了电气装置的可靠性,延长了使用寿命 ,有助于更好的利用电力系统的容量,对于达到 IEEE 519等电力质量标准具有更重要意义;
  • ·这种解决方案有两个型号:HFR005和HFR010.当连接在变频器前端时,所产生的返回至电源的谐波电流扰动降低至满负 载时总谐波电流扰动的5%和10%;
  • 效率超过98%,功率可到250KW,无源谐波滤波器提供了具有高性价比和坚固耐用的谐波解决方案。能够长期节约系统运营和维护成本,有助于节能减排;
  • 作为独立选项,HFR谐波滤波器采用即插即用方法,其结构比同类产品更紧凑,易于安装到现有的安装面板内,可以快速安装和方便调试。因此,特别适合因变频器的位置调整受到限制的项目改造应用场合。
  • 可直接和原先已经安装好的直流电抗,EMC/EMI滤波器等同时使用。

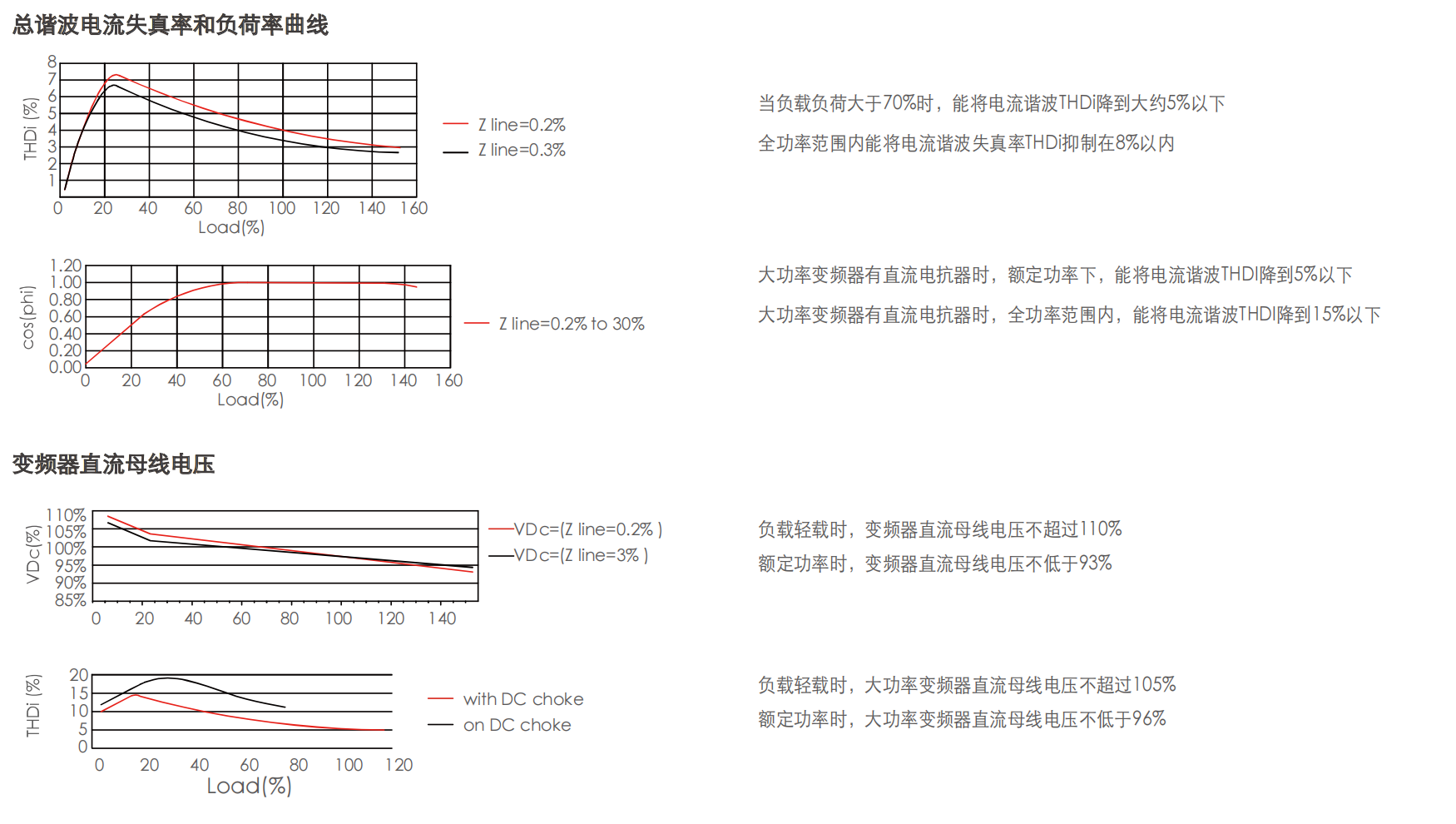

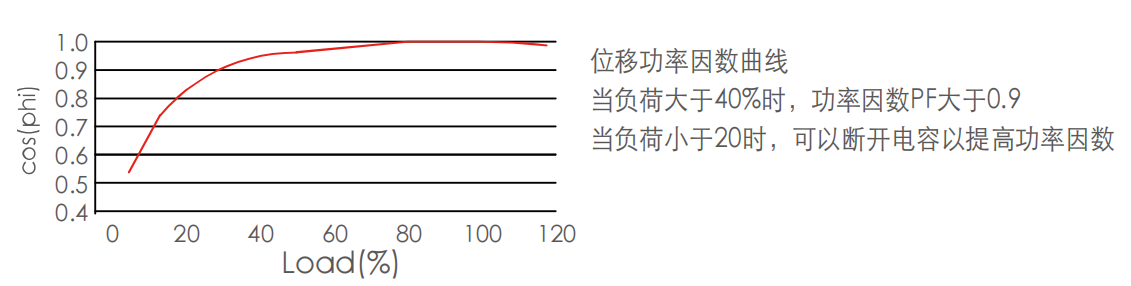

■   产品规格



■    执行标准

    EN6l558-2-20,    CE(LVD 2006/95/EC)

■   典型应用

        适用于各种前端时六脉冲整流的电力设备将谐波电流减小到规定限值以下。日常用电负载,非线性负载占很大一部分。

  • 配备前端六脉冲整流器的设备
  • AC和DC电动机驱动器
  • 工厂自动化设备
  • UPS及三相电源
  • 水/废水处理设施
  • 石油及天然气勘探
  • 重工业及机械
  • 自给式系统(如船舶)
  • 风机及泵应用
  • 电池充电器
  • 供热通风与空调工程装置
  • 关键工程

HFR谐波滤波器有助于缓解由于负载谐波电流引起的过载和电力基础设施过热,从而使电力系统得到充分利用。谐波电流较小降低了系统共振以及敏感电子设备潜在停运风险。

HFR谐波滤波器可以快速方便的将标准电机驱动升级为低谐波驱动。

       谐波的影响很严重

  • 谐波会降低系统效率,浪费宝贵的能量。谐波电流会导致电力装置、配电变压器。断路器、熔电器、导线等出现过载和过热。它们会使系统提前老化,或者需要增加电力系统的容量。谐波会使VAR补偿设备中的电容器组过载,并导致电子控制器出现故障,敏感医疗设备受到干扰,或者通信网络奔溃。

       经济后果

  • 很不幸,降低谐波需要付出较高的成本。在很多情况下,在项目规划阶段的预算中都不会考虑此成本。不过,如果忽视这个问题,可能需要为此付出多得多的成本。可能需要增加电力设施的容量。设备可能会提前失效。在出现干扰的情况下可能会导致生产停运。电力公司甚至可能会开出违反电力质量要求的罚单,导致整个工厂必须临时从电网断开。

       简单的即插即用操作

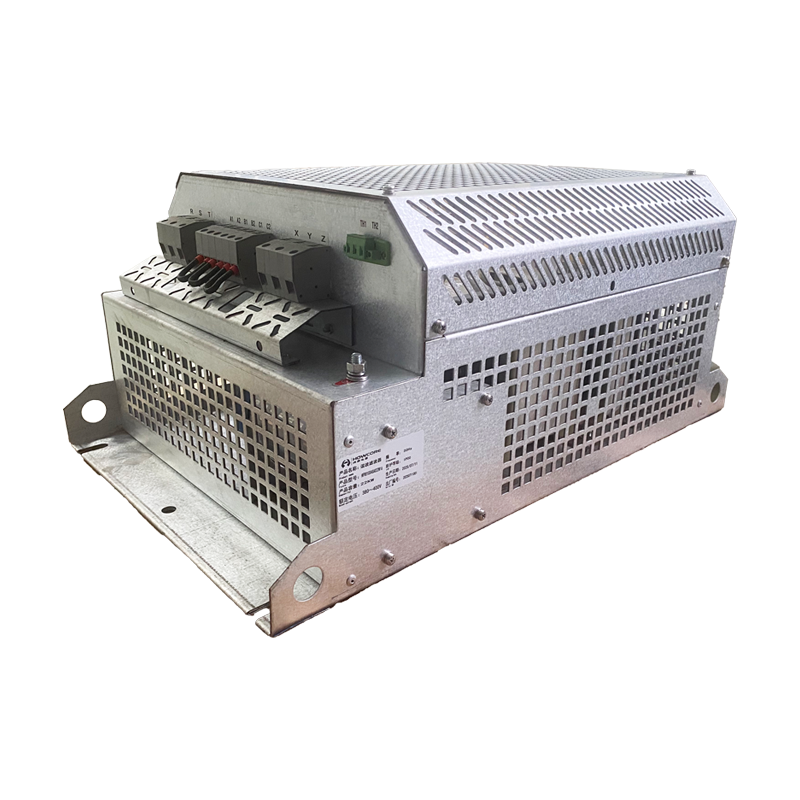

  • HFR滤波器为箱体结构,共有3个输入和3个输出接头。它们可以方便地集成到已有设计方案中,不需要进行深入系统分析,也不需要非常专业的人员操作。HFR滤波器不会从系统其它元器件吸收谐波,也不会导致系统共振。它们可以与安装在同一系统内的直流母线扼流圈以及EMC/EMI滤波器实现平稳操作;
  • 因为采用了出色的电感器设计方案和先进的热控制方法,所以产品是市场上结构最紧凑的滤波器。传统的谐波抑制方法需要采用大型的单体机柜,而HFR体积小,重量轻,可以将滤波器方便的直接集成在电动机传动旁边的电气柜中。

         增加设备寿命,保证可靠的生产运行时间

  • 因为HFR滤波器采用了独特的设计,所以可以增加电源的阻抗,从而实现传统交流输入电抗器所有优点。比如,在电动机传动应用中,它们可以消除干扰跳闸,保护整流器和直流母线电容不受市电瞬变电流的影响。通过增加设备使用寿命并保证关键应用的可靠操作功能,可以降低成本并为利润提供保障。
  • 在谐波源头(也就是在各非线性负载处)将其消除是最好的控制方式。只有这样,才能避免谐波电流和电压在整个系统中传播.HFR滤波器采用了独特的设计来解决这个问题,它们针对整流器所需的谐波电流采用了一个低阻抗,从而显著降低了流经配电系统的谐波。这样,非线性负载从电网吸收的电流基本都是正弦电流。


■    无缘谐波滤波器安装

        为确保滤波器长时间安全可靠的运行,请遵循下列几个简单步骤:

  1. 第一步:外观检查:所有HOWCORE谐波滤波器出厂前都会经过严格测试,会包装在一个坚实的木箱内运输。打开箱体后,仔细检查滤波器有无任何因运输过程造成的损伤。
  2. 第二步:安装:无源谐波滤波器应尽可能的靠近非线性负载侧安装。最理想的情况是把他安装在整流器或马达的电器柜或控制室的旁边。

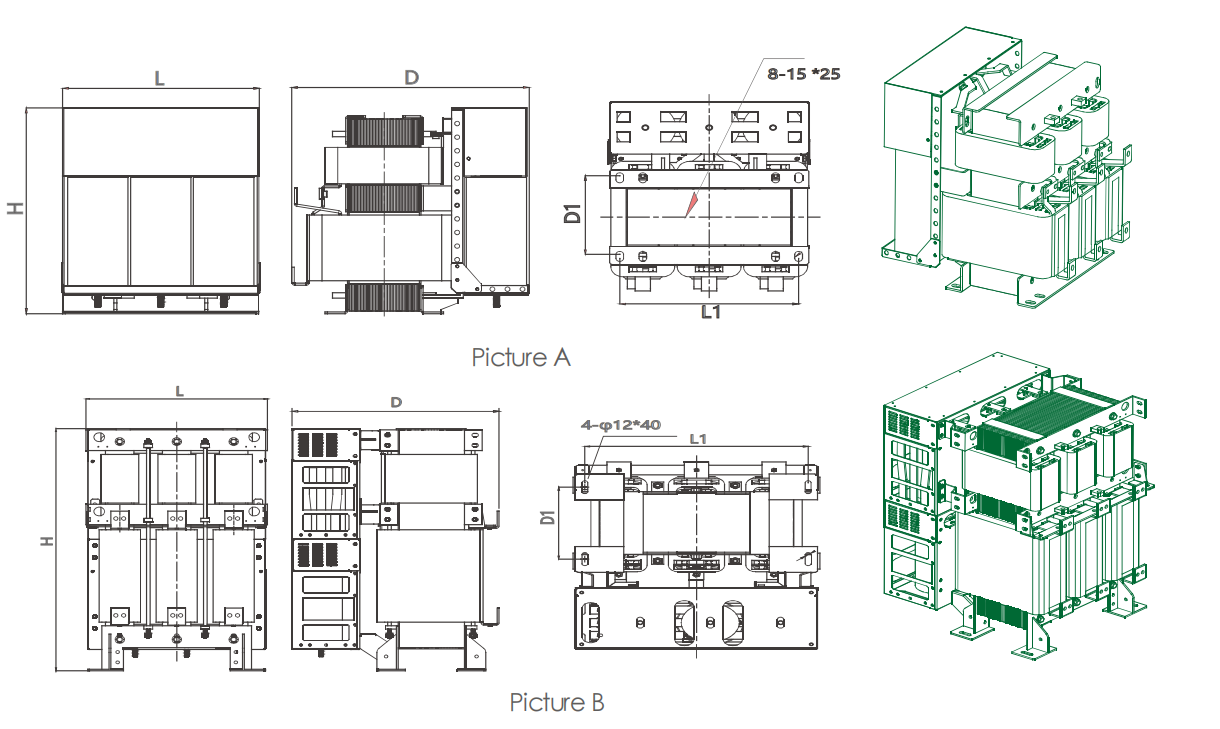

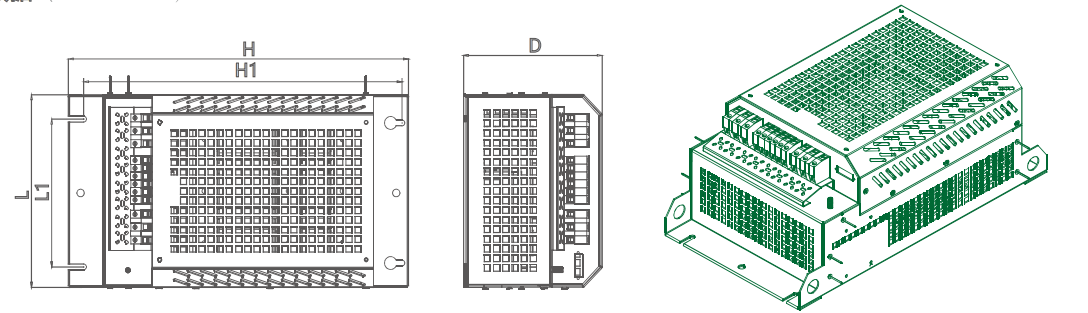

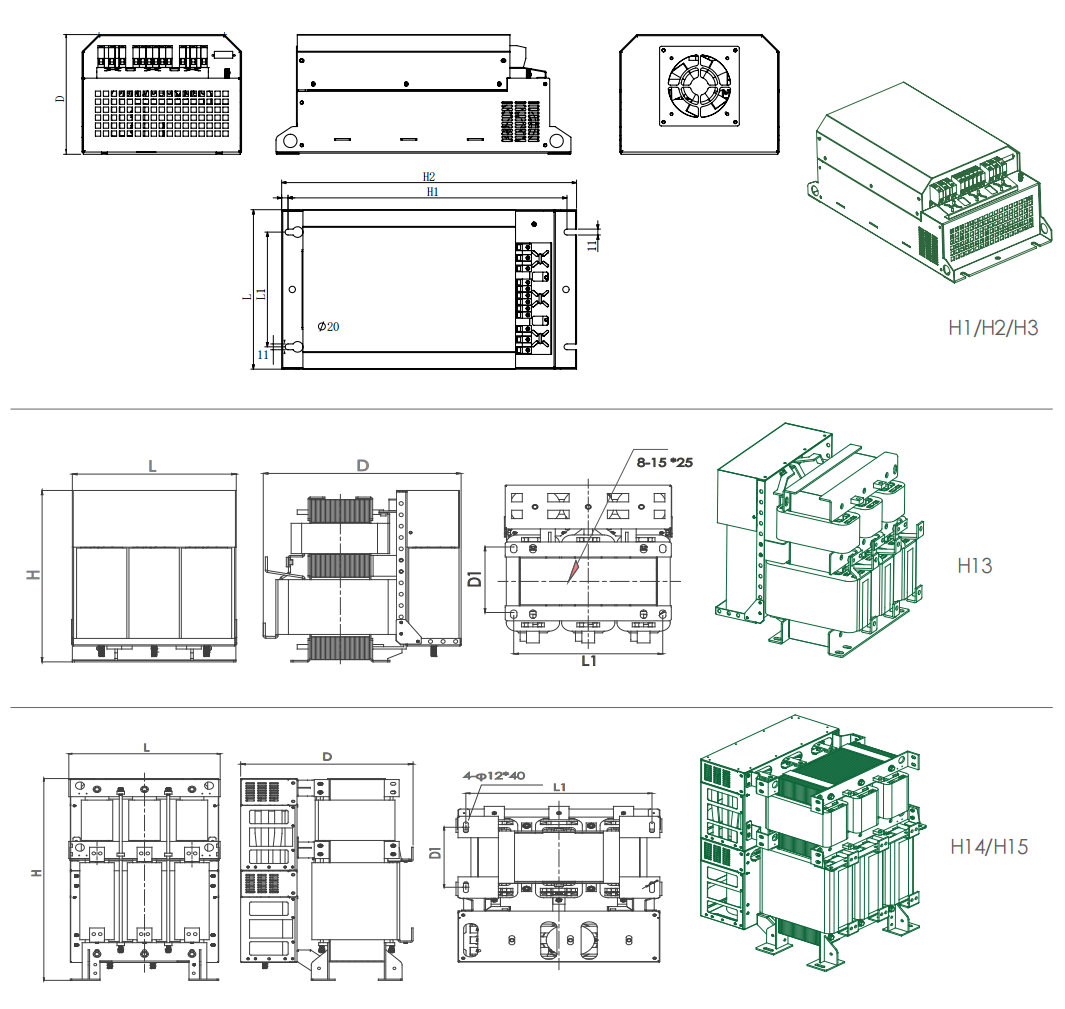

■   产品规格




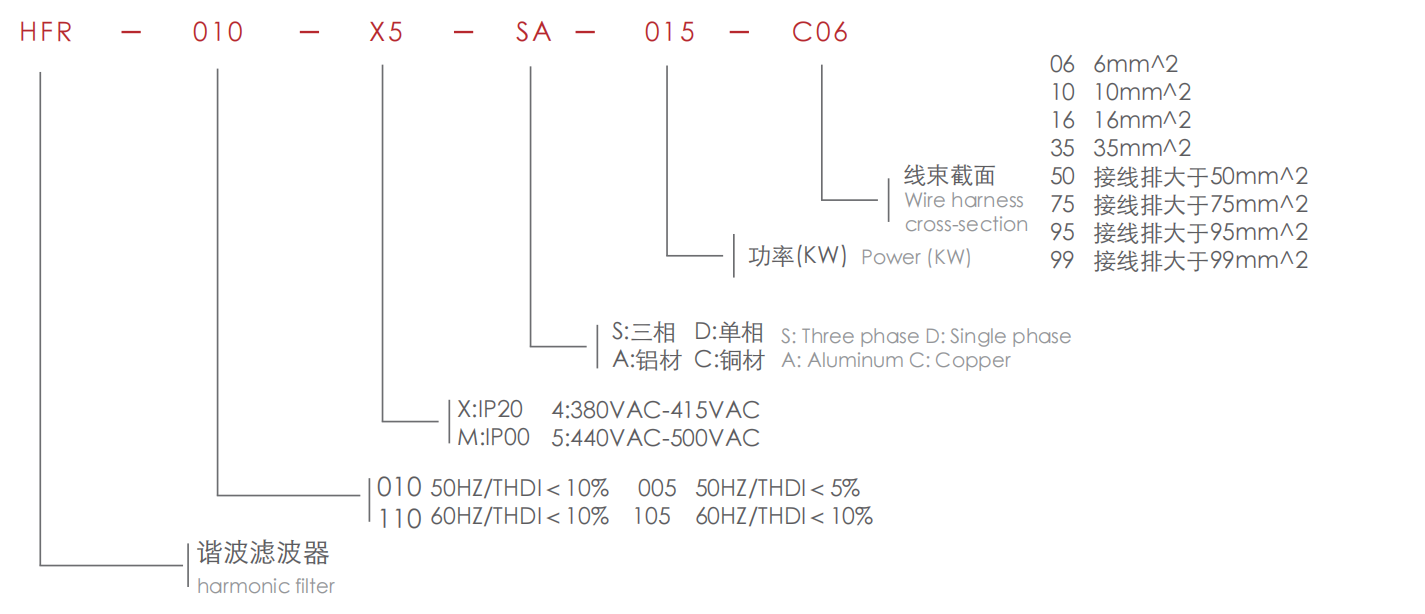

滤波器型号

适配功

(KW)

  图号

 额

电流

  绝缘

  等级

   L

   D      H       L1±2   D1±2 A/B
HFR005X4SC003N06 2.2(3) A 5 H 415 215 235 355 165 φ16/φ9
HFR005X4SC004N06 3.7(4) A 8 H 415 215 235 355 165 φ16/φ9
HFR005X4SC005N06 5.5 A 11 H 415 215 235 355 165 φ16/φ9
HFR005X4SC007N06 7.5 A 15 H 415 215 235 355 165 φ16/φ9
HFR005X4SC0011N06 11 A 22 H 460 265 270 390 200 φ16/φ9
HFR005X4SA015N10 15 A 30 H 585 340 355 490 270 φ16/φ9
HFR005X4SA018N10 18.5 A 37 H 585 340 355 490 270 φ16/φ9
HFR005X4SA022N16 22 A 45 H 585 340 355 490 270 φ16/φ9
HFR005X4SA026N16 26 A 55 H 600 345 290 540 270 φ16/φ9
HFR005X4SA030N16 30 A 60 H 600 345 390 540 270 φ16/φ9
HFR005X4SA037N35 37 A 80 H 635 425 345 590 390 φ16/φ9
HFR005X4SA045N35 45 A 90 H 620 425 400 540 357 φ16/φ9
HFR005X4SA055N35 55 A 110 H 620 425 470 550 350 φ16/φ9
HFR005X4SA075N50 75 B 150 H 600 600 2200 535 525 4-φ13
HFR005X4SA090N99 90 B 180 H 600 600 2200 535 525 4-φ13
HFR005X4SA110N99 110 B 220 H 600 600 2200 535 525 4-φ13
HFR005X4SA160N99 160 B 320 H 600 600 2200 535 525 4-φ13
HFR005X4SA200N99 200 B 400 H 600 600 2200 535 525 4-φ13
HFR005X4SA280N99 280 B 560 H 600 600 2200 535 525 4-φ13
HFR005X4SA315N99 315 B 630 H 600 600 2200 535 525 4-φ13
