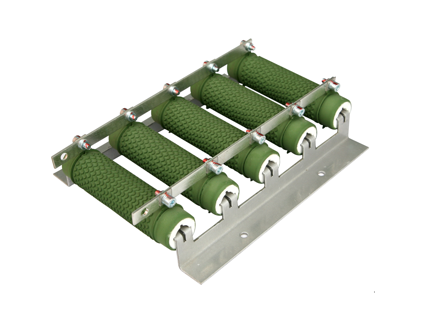

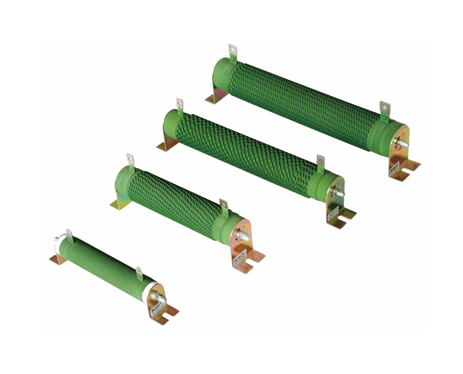

波纹电阻器(RXHG)
RXHG型涂料绕线电阻器是一种功率型绕线电阻器,该产品采用波状电阻合金带以侧立形式缠绕在陶瓷骨架上,表面被覆绝缘耐高温涂料,有利于散热,并配有安装支架,电阻器具有功率大,耐过载能力强,安装方便等特点。
详情

■  产品概述

RXHG型涂料绕线电阻器是一种功率型绕线电阻器,该产品采用波状电阻合金带以侧立形式缠绕在陶瓷骨架上,表面被覆绝缘耐高温涂料,有利于散热,并配有安装支架,电阻器具有功率大,耐过载能力强,安装方便等特点。

  产品应用

  • 做为制动电阻保护变频器、伺服等不受电机再生电能的危害
  • 电力电子负载测试中做为阻性负载
  • 在电力电子设备中做为取样电阻、限流电阻、起动电阻、保护电阻


  技术规格

  • 阻值及阻值允许偏差;1Ω≤R±5%(J)1Ω>R±10%(K)”
  • 额定负荷;表面最高温度;50~200W≤275℃,>200W≤350℃
  • 短时过负荷;无可见损伤,△R≤±(5%+0.05Ω)10倍5S
  • 绝缘电阻;R≥100MΩ 1min DC 1000V
  • 耐高压;无可见损伤,无飞弧击穿 △R≤±(0.1%R+0.05) AC 3000V 5s
  • 电阻温度特性;± 260PPM/℃ (小于5Ω以不作检测)
  • 端子强度;无松动或机械损伤 45N 30S”
  • 电阻体强度;无可见损伤 200N 30S
  • 耐振性;无可见损伤,△R≤±(0.1%R+0.05Ω) f;5-200Hz a=1g X Y Z 各2h
  • 耐热性;除端子外无明显变色和损伤,标志清晰 350℃  2hours
  • 耐冲击;无可见机械损伤 额定负载30分钟后 -55°C温度下15 min
  • 耐湿性;无可见损伤,标志清晰,△R≤±(5%R+0.05Ω) 绝缘电阻≥100MΩ DC 100 40℃ 95%RH 500hours
  • 耐久性(额定负载);外观无可见损伤,标志清晰,△R≤±(5%+0.05Ω)100%负荷


■   执行标准

      GB/T5729-1994

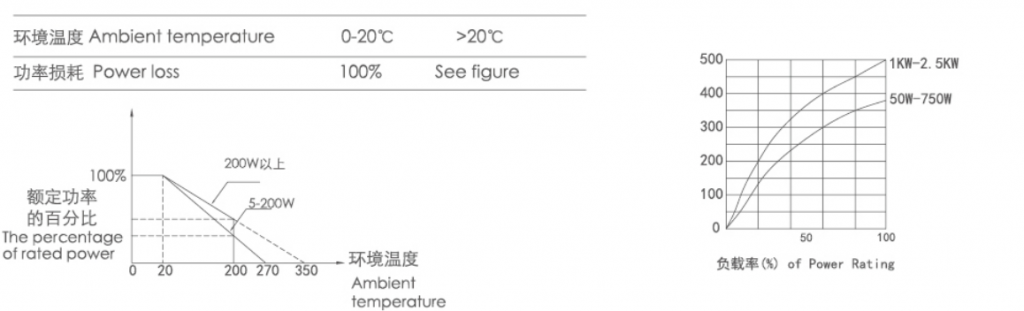

■  降额曲线

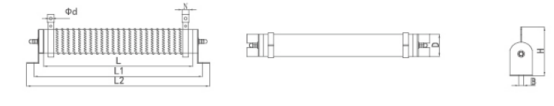

■  产品尺寸图


规格

额定功

(W)

尺寸

L±1mm

    L1     L2     D     B     H      N     d
RXHG 50 90 132 146 28 6.5 62 10 4.5
RXHG 60 90 132 146 28 6.5 62 10 4.5
RXHG 80 140 182 198 28 6.5 62 10 4.5
RXHG 100 170 212 198 28 6.5 62 10 4.5
RXHG 150 192 222 238 40 8 90 12 5.5
RXHG 200 192 222 238 40 8 90 12 5.5
RXHG 300 280 310 326 40 8 90 12 5.5
RXHG 400 280 310 326 40 8 90 12 5.5
RXHG 500 316 346 360 50 8 107 16 6
RXHG 600 316 346 360 50 8 107 16 6
RXHG 750 316 346 360 50 8 107 16 6
RXHG 1000 300 334 350 60 8.5 127 16 6
RXHG 1200 415 449 465 60 8.5 127 16 6
RXHG 1500 415 449 465 60 8.5 127 16 6
RXHG 2000 510 544 560 60 8.5 127 16 6
RXHG 2500 600 636 652 60 8.5 127 16 6

*备注:其他规格尺寸,可根据用户要求制造
