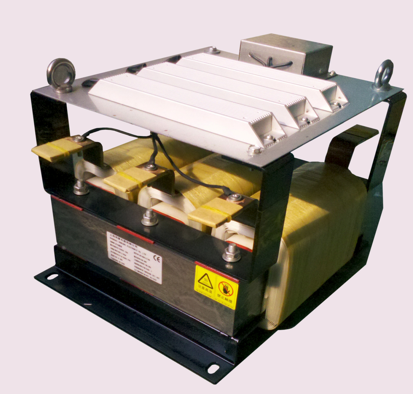

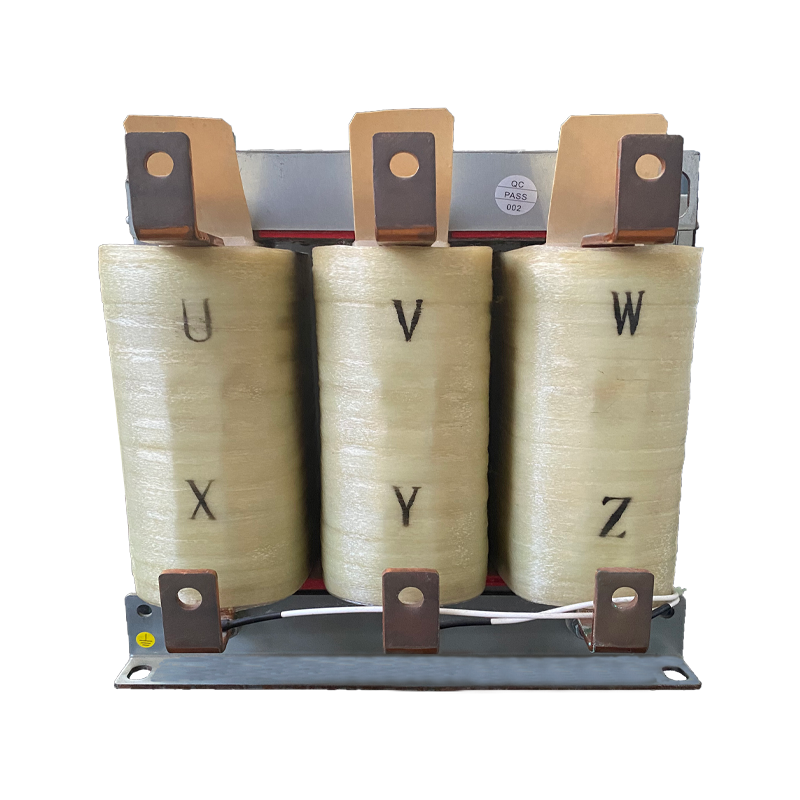

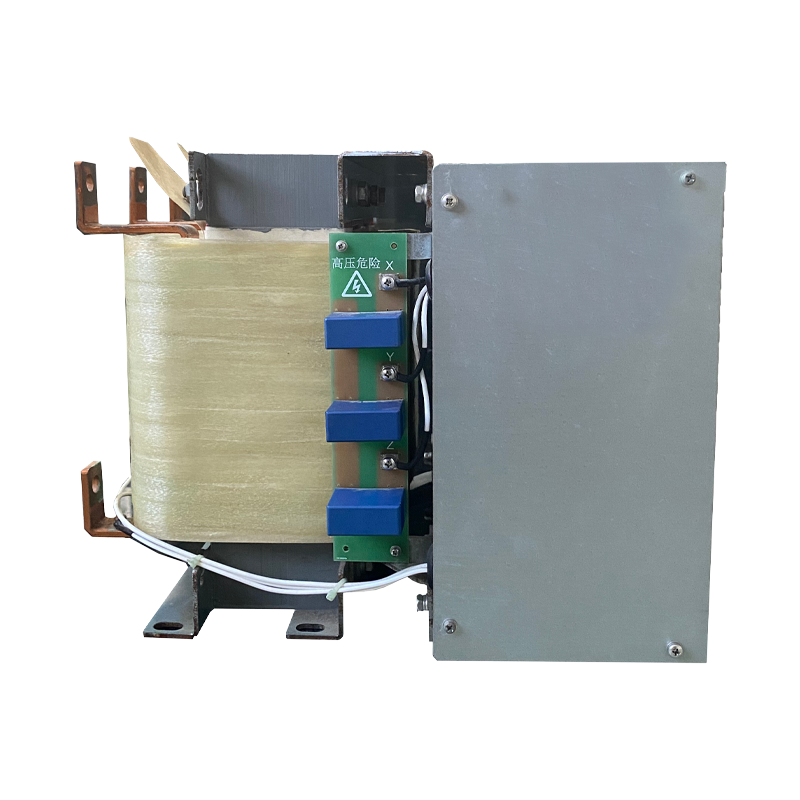

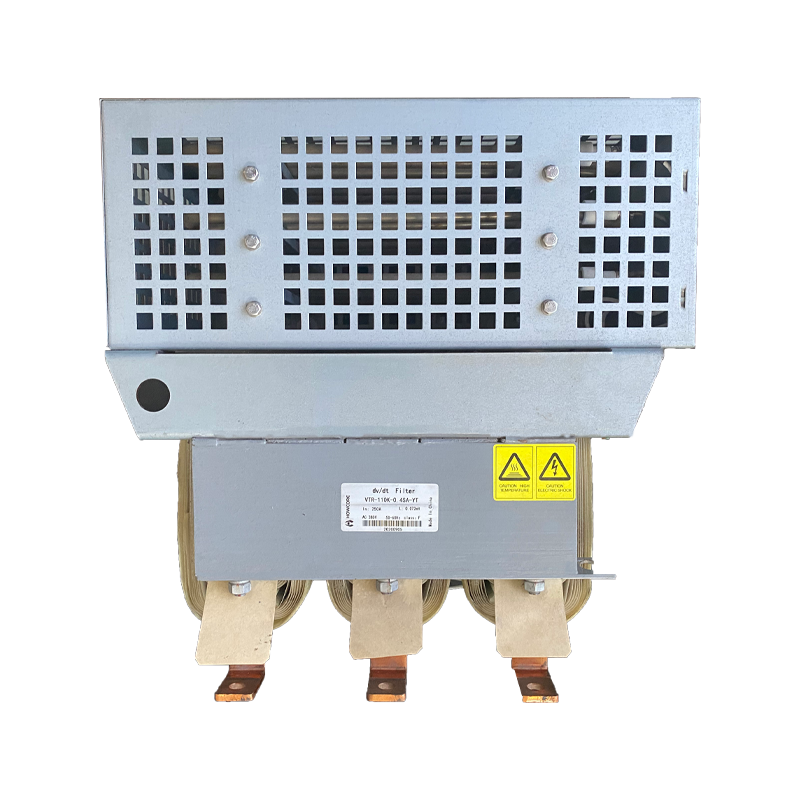

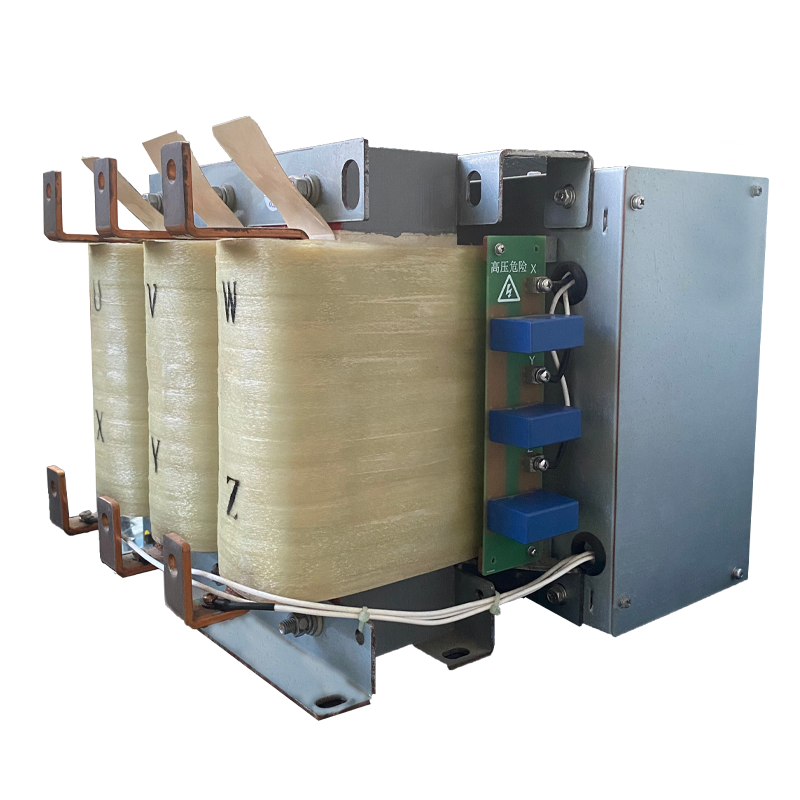

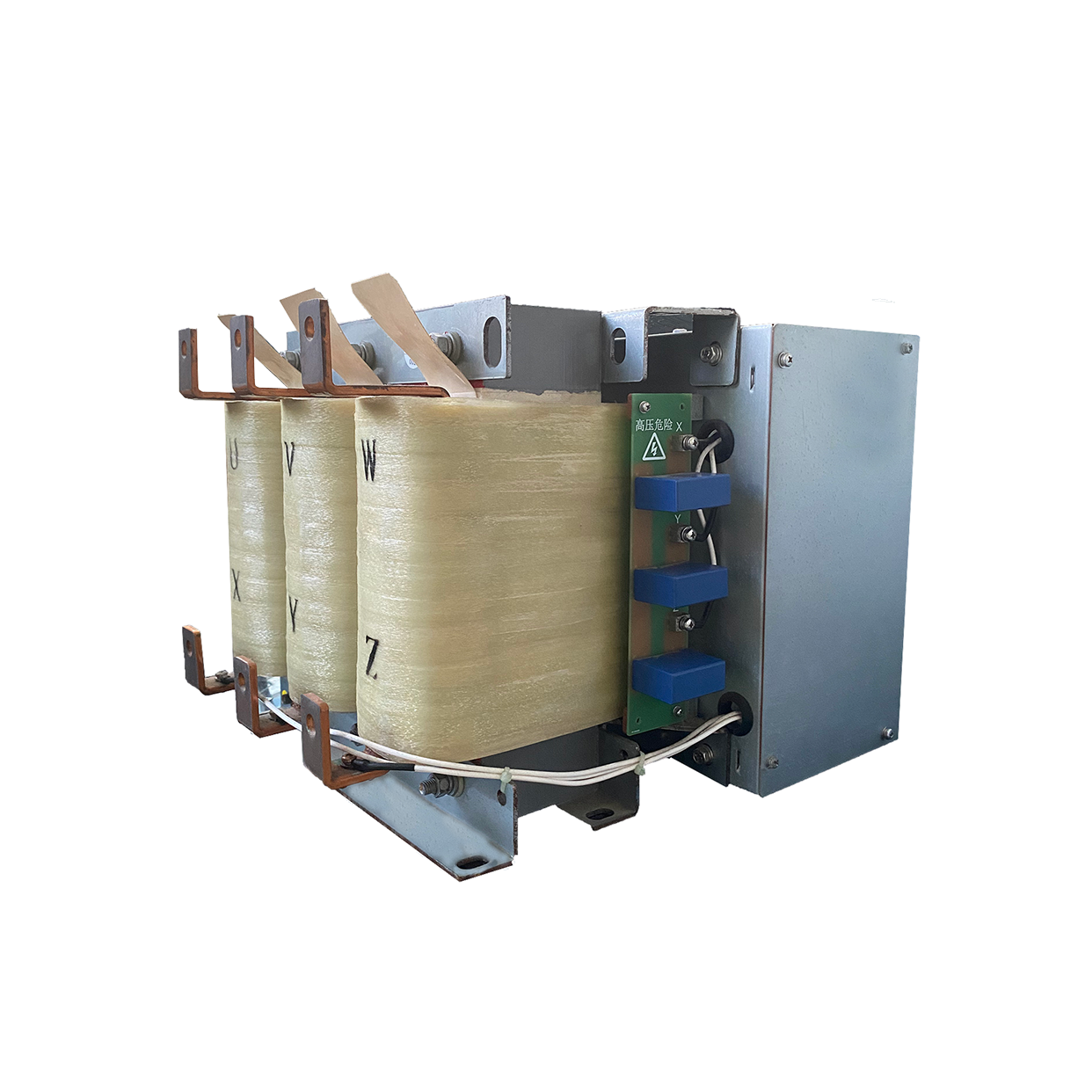

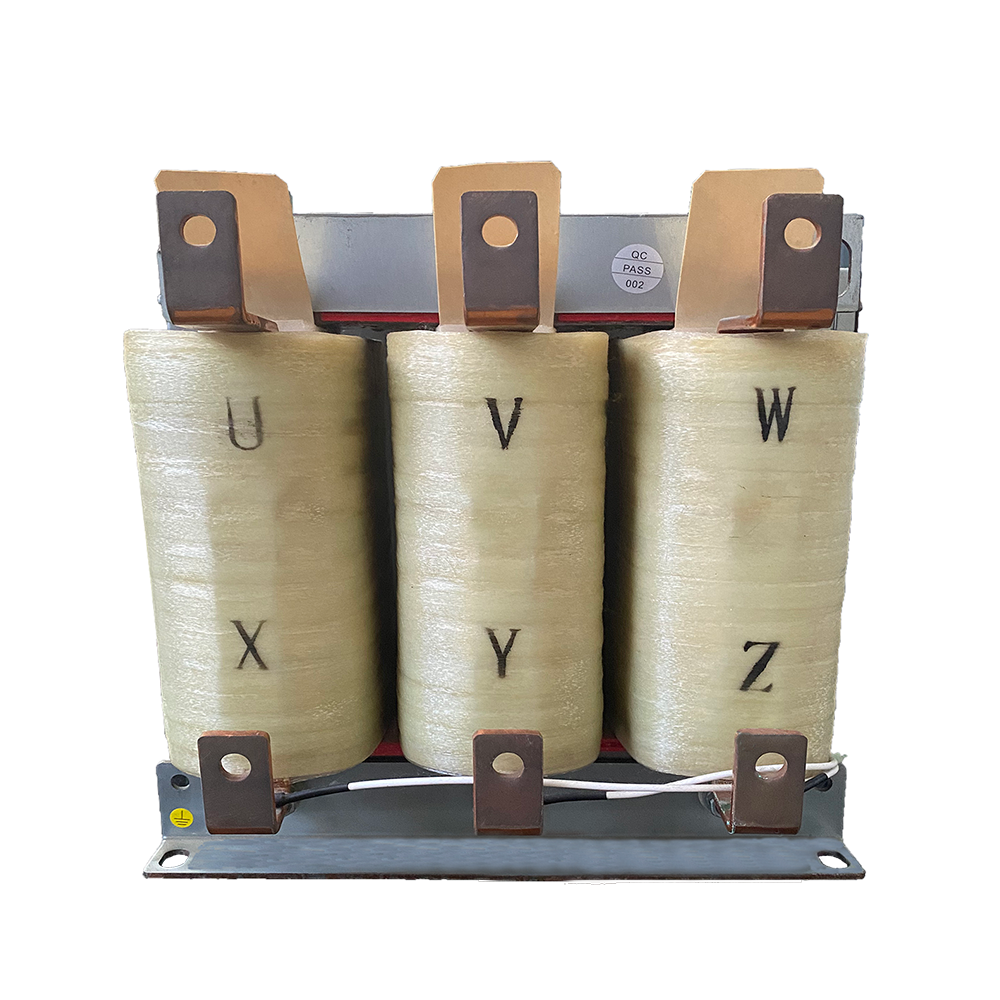

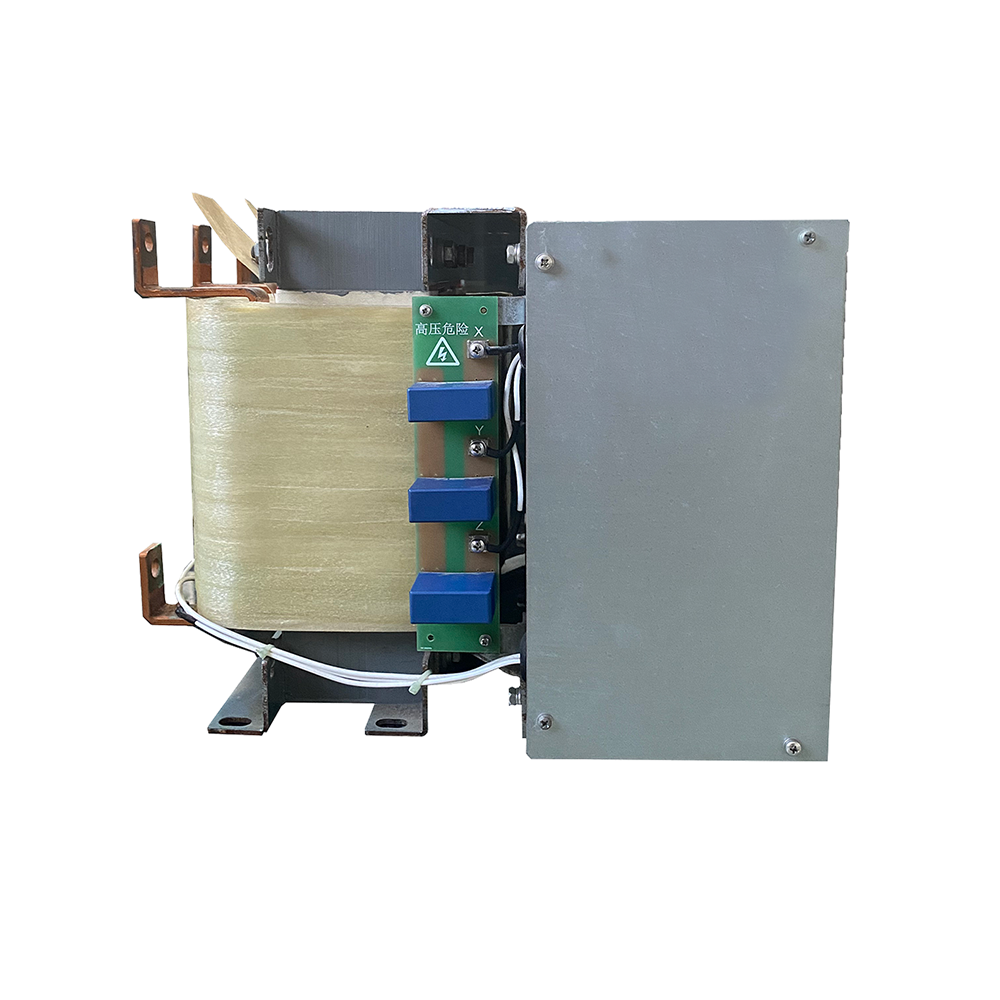

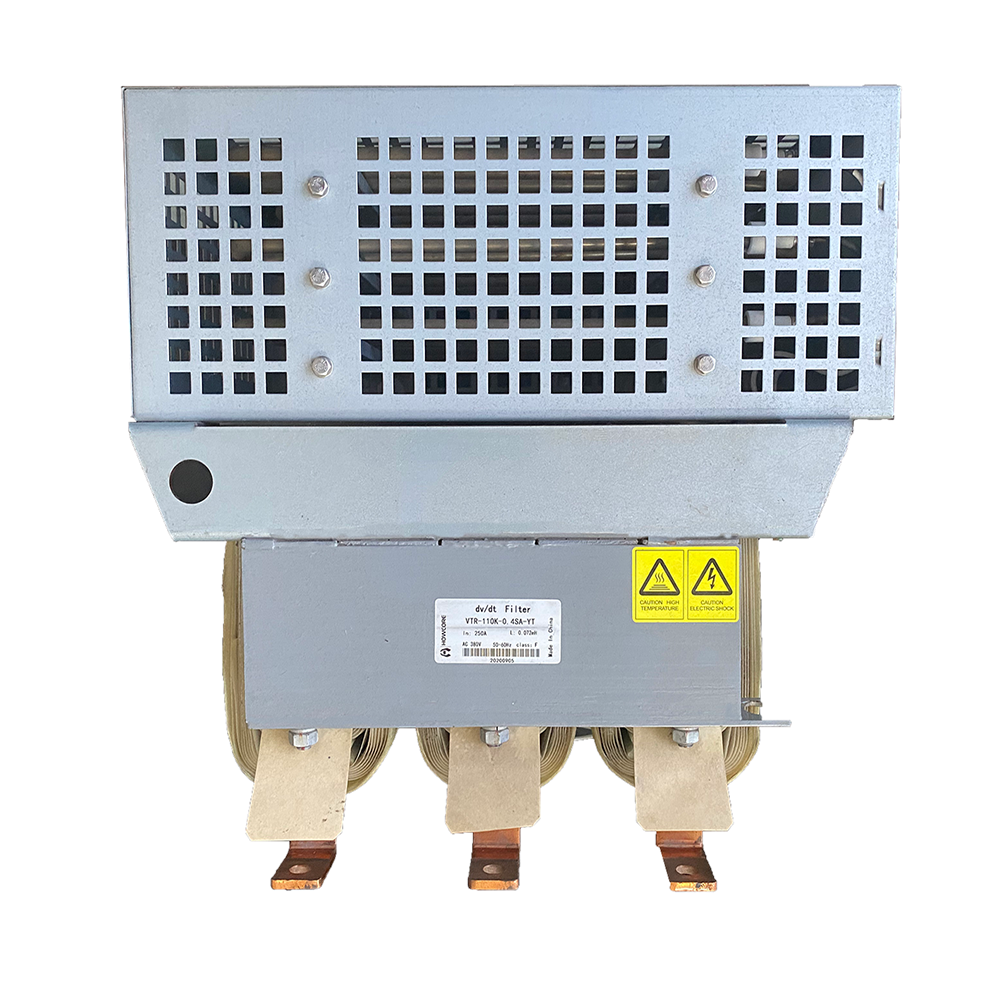

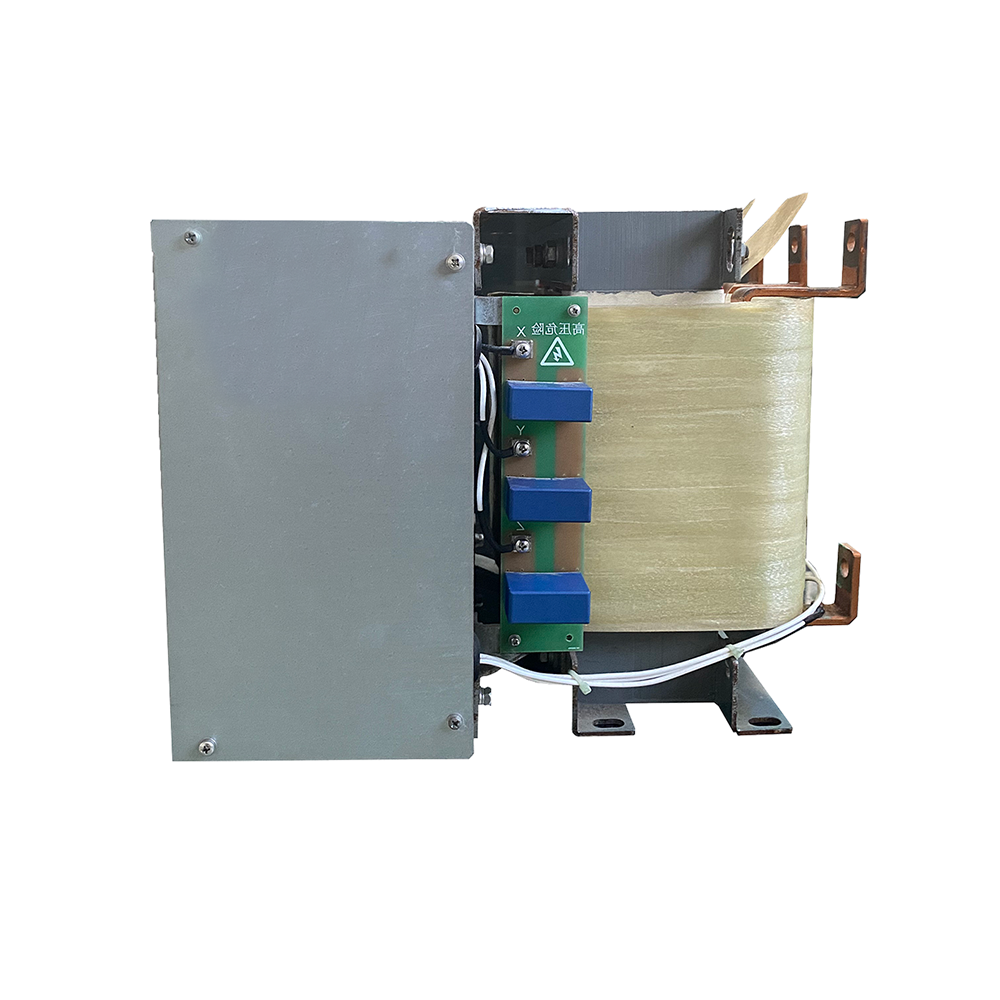

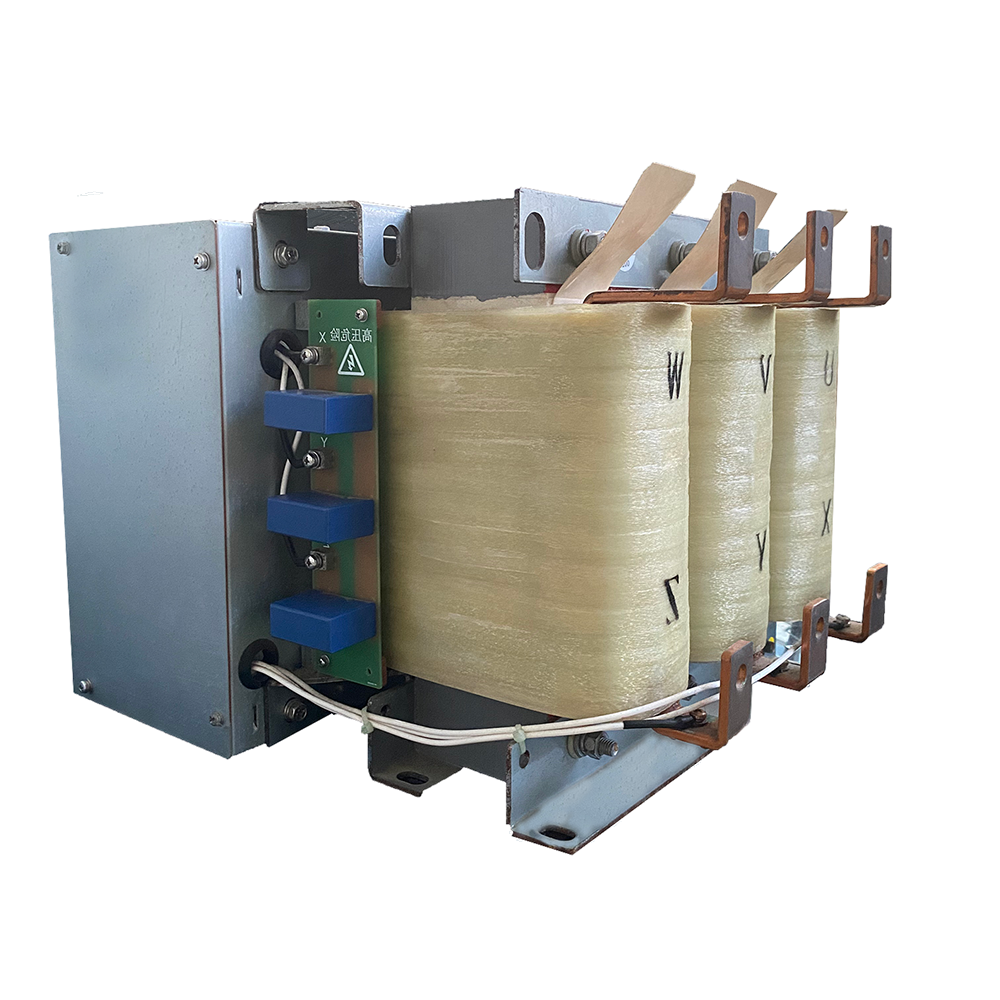

■ 产品概述
PWM逆变器直接驱动电机时会产生较高dv/dt的共模电压，并由此产生轴承电流和共模漏电流以及严重的电磁干扰（EMI）。特别是当逆变器通过长线电缆与电机连接时，由于电缆中分布参数的影响，会在电机端产生电压反射现象，从而在电机端会产生2倍以上的过电压，导致线圈绝缘失败。howcore的dv/dt滤波器降低电机电缆传输线效应电压的增大而衰减率，减少在电机端子上所发生的峰值电压。
■ 产品应用
dv/dt滤波器是设计用于保护电机的滤波器，由于变频器与电机之间运行电缆过长会引起对电机产生毁灭性影响峰值电压。电缆的长度取决于用在变频器中的电力半导体的开关次数和电机的大小，如果点看短到2.5米则会导致电机承受的峰值电压超过电机绝缘系统的额定值。然而，如果电缆太长则问题更大，在这种情况下就需要用dv/dt滤波器来保护电机不受峰值电压的毁灭性影响。
■ 技术规格

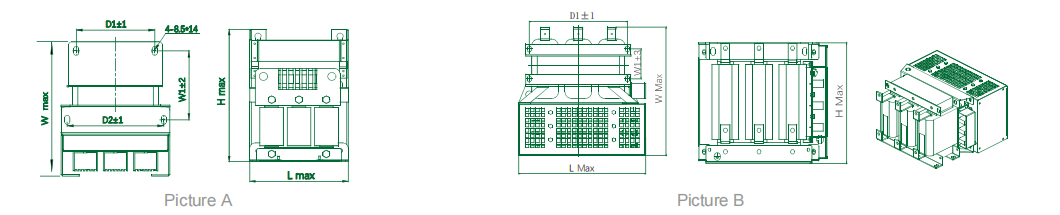

■ 产品尺寸图
| 380V滤波器型号 | 适配功率 | 图号 | 额定电流 | 绝缘等级 | 尺 寸 Dimension(±5mm) | |||||||
| TYPE | Power(kw) | Picture | RatedCurrent（A） | Insulation Class | L(max) W(max) H(max) W1±2 D1±2 D2±2 A*B | |||||||
| VTR-0005-0.4SC | 2.2 |

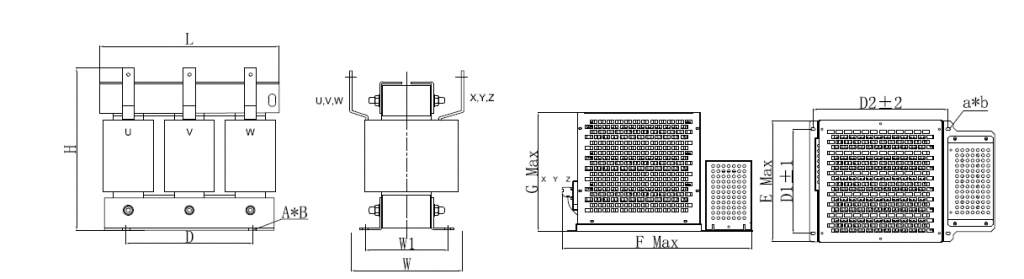

图 A
Picture A
|
5 | F,H | 200 | 235 | 270 | 68 55/95 | 160 | 8.5*14/6*15 | ||
| VTR-0010-0.4SC | 3.7-4.5 | 10 | F,H | 200 | 235 | 270 | 68 55/95 | 160 | 8.5*14/6*15 | |||
| VTR-0015-0.4SC | 5.5 | 15 | F,H | 200 | 240 | 270 | 104 130 | 160 | 8.5*14 | |||
| VTR-0020-0.4SC | 7.5 | 20 | F,H | 200 | 240 | 270 | 120 130 | 160 | 8.5*14 | |||
| VTR-0030-0.4SA | 11 图 A | 30 | F,H | 240 | 240 | 320 | 115 150 | 200 | 8.5*14 | |||
| VTR-0040-0.4SA | 15 Picture A | 40 | F,H | 240 | 250 | 320 | 135 150 | 200 | 8.5*14 | |||
| VTR-0050-0.4SA | 18.5 | 50 | F,H | 240 | 260 | 325 | 135 150 | 200 | 8.5*14 | |||
| VTR-0060-0.4SA | 22 | 60 | F,H | 240 | 260 | 330 | 143 150 | 200 | 8.5*14 | |||
| VTR-0080-0.4SA-YT | 30 | 80 | F,H | 355 | 370 | 255 | 73 245 | 245 | 11*18 | |||
| VTR-0090-0.4SA-YT | 37 | 90 | F,H | 355 | 370 | 255 | 73 245 | 245 | 11*18 | |||
| VTR-0120-0.4SA-YT | 45 |

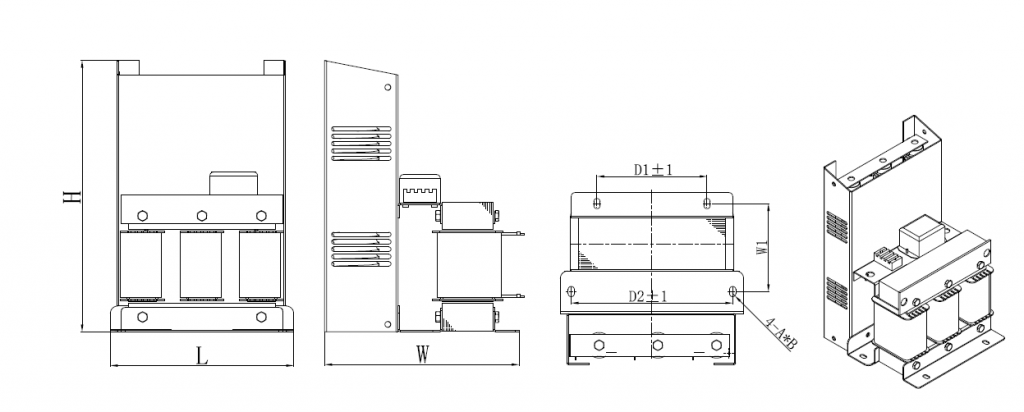

图 B
Picture B
|
120 | F,H | 390 | 385 | 230 | 83 280 | 280 | 11*18 | ||
| VTR-0150-0.4SA-YT | 55 | 150 | F,H | 390 | 400 | 285 | 103 280 | 280 | 11*18 | |||
| VTR-0200-0.4SA-YT | 75 | 200 | F,H | 390 | 385 | 285 | 87 280 | 280 | 11*18 | |||
| VTR-0250-0.4SA-YT | 90/110 | 250 | F,H | 370 | 385 | 300 | 87 280 | 280 | 11*18 | |||
| VTR-0290-0.4SA-YT | 132 | 290 | F,H | 370 | 385 | 300 | 87 280 | 280 | 11*18 | |||
| VTR-0330-0.4SA-YT | 160 | 330 | F,H | 440 | 400 | 300 | 97 280 | 280 | 11*18 | |||
| VTR-0390-0.4SA-YT | 185 | 390 | F,H | 440 | 410 | 300 | 107 280 | 280 | 11*18 | |||
| VTR-0490-0.4SA-YT | 220/250 | 490 | F,H | 370 | 410 | 400 | 97 280 | 280 | 11*18 | |||
| 备注：其他规格尺寸，可根据用户要求制造。 Remark： Dimension can be customization | ||||||||||||
|
690V滤波器型号
reactor Type
|
适配功率
Power
(KW)
|
图号
NO.
|
额定电流
Rated
Current
（A）
|
绝缘等级
Insulation
Class
|
尺寸 Dimension | |||||||
| L(max) | W(max) | H(max) W1±2 | D±2 | A*B | ||||||||
| VTR-0080-0.7SA | 75 | 图B | 80 | F | 330 | 290 | 410 200 | 280 | 11*18 | |||
| VTR-0090-0.7SA | 90 | 90 | F | 330 | 290 | 410 200 | 280 | 11*18 | ||||
| VTR-0120-0.7SA | 110 | 120 | F | 380 | 340 | 400 250 | 330 | 11*18 | ||||
| VTR-0150-0.7SA | 132 | 150 | F | 340 | 390 | 420 250 | 265 | 12*20 | ||||
| VTR-0215-0.7SA | 160-200 | 215 | F | 340 | 390 | 450 250 | 265 | 12*20 | ||||
| VTR-0250-0.7SA | 220 | 250 | F | 350 | 390 | 460 250 | 280 | 12*20 | ||||
| VTR-0330-0.7SA | 250-300 | 330 | F | 350 | 400 | 500 250 | 280 | 12*20 | ||||
| VTR-0390-0.7SA | 315-380 | 390 | F | 370 | 390 | 480 250 | 300 | 12*20 | ||||
| VTR-0410-0.7SA | 400 | 410 | F | 420 | 445 | 520 320 | 350 | 15*25 | ||||
| VTR-0490-0.7SA | 450 | 575 | F | 460 | 445 | 520 320 | 390 | 15*25 | ||||
| VTR-0575-0.7SA | 560 | 575 | F | 460 | 445 | 550 320 | 390 | 15*25 | ||||
| VTR-0810-0.7SA | 710-800 | 810 | F | 510 | 485 | 560 320 | 430 | 15*25 | ||||
| VTR-1000-0.7SA | 900-1000 | 1000 |
F
F
F
|
柜机结构 | 15*25 | |||||||
| VTR-1200-0.7SA | 1100-1200 | 1200 | 15*25 | |||||||||
| VTR-1400-0.7SA | 1300-1400 | 1400 | 15*25 | |||||||||
■ 执行标准
JB9644-1999 Reactors used for semiconductor electrical driving
■ 成品识别码

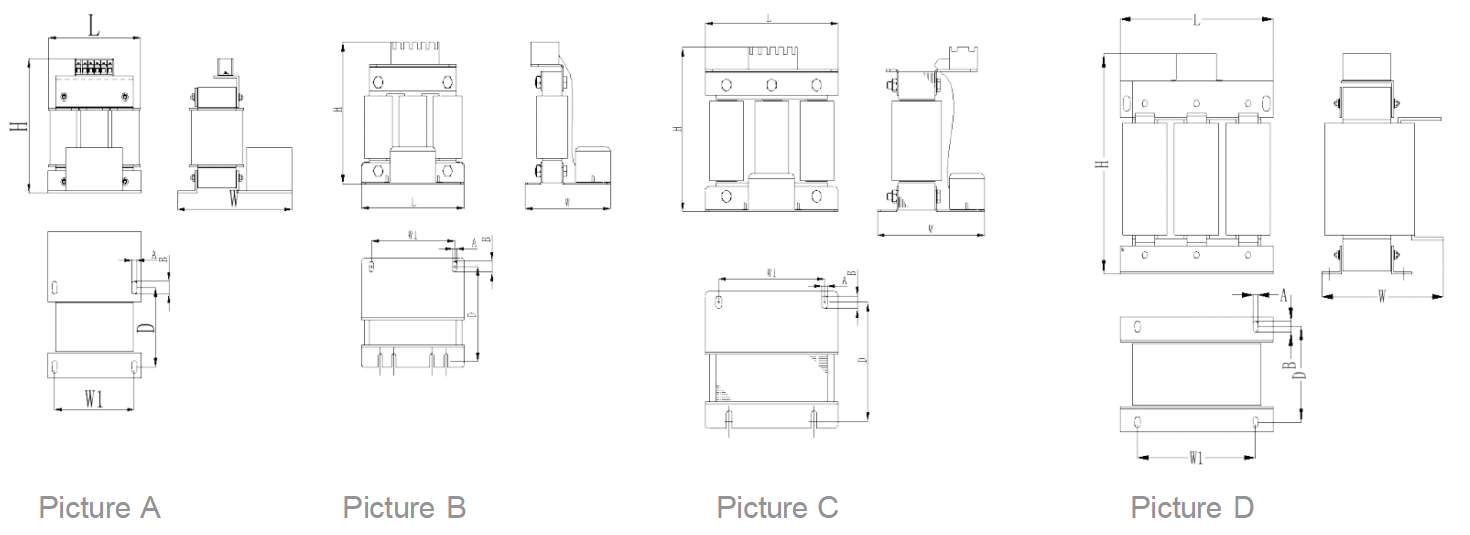

■ 产品尺寸图
380-480VDUDT滤波器 (T1)
型号
材质
适配功率
图号
额定电流
绝缘等级
L(max)
W(max)
H(max)
W1±2
D1±2
A*B
重量
VTR-0005-0.4SC(100)
CU铜线
1.1-1.5
图 A
5
F
110
130
130
90
70
6*11
2.3
VTR-0010-0.4SC(100)
CU铜线
2.2-4
图 A
10
F
110
130
135
90
70
6*11
2.5
VTR-0020-0.4SC(100)
CU铜线
5.5-7.5
图 A
20
F
110
130
130
90
70
6*11
2.65
VTR-0030-0.4SC(100)
CU铜线
11
图 B
30
F
155
155
170
120
100
6*12
3.4
VTR-0040-0.4SC(100)
CU铜线
15
图 B
40
F
155
155
170
120
100
6*12
3.6
VTR-0050-0.4SC(100)
CU铜线
15-22
图 B
50
F
155
165
170
120
110
6*12
5.2
VTR-0075-0.4SA(100)
AL线
30
图 C
75
F
190
165
205
150
130
8.5*14
8
VTR-0110-0.4SA(100)
AL线
37-45
图 C
110
F
190
190
205
150
150
8.5*14
10
VTR-0200-0.4SA(100)
AL线
75-90
图 D
200
F
230
180
275
180
98
11*18
15
VTR-0250-0.4SA(100)
AL线
110
图 D
250
F
250
175
270
182
98
11*18
17
VTR-0330-0.4SA(100)
AL线
110-132
图 D
330
F
290
200
320
214
107
11*18
25
VTR-0390-0.4SA(100)
AL线
160-200
图 D
390
F
290
200
315
214
107
11*18
30
VTR-0490-0.4SA(100)
AL线
250
图 D
490
F
290
200
315
214
107
11*18
35
VTR-0800-0.4SA(100)
AL线
315-400
图 D
800
F
320
250
385
243
140
11*18
55
最大电缆长度： 100m内，非屏蔽.

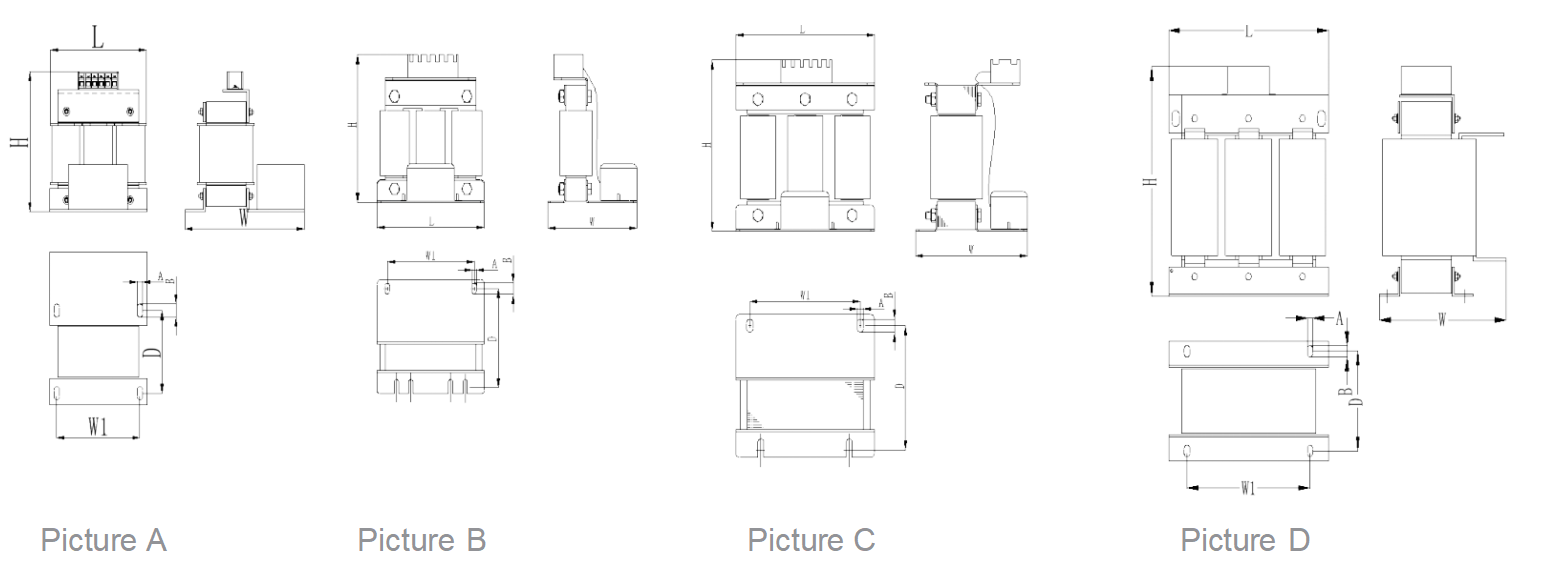

■ 产品尺寸图
