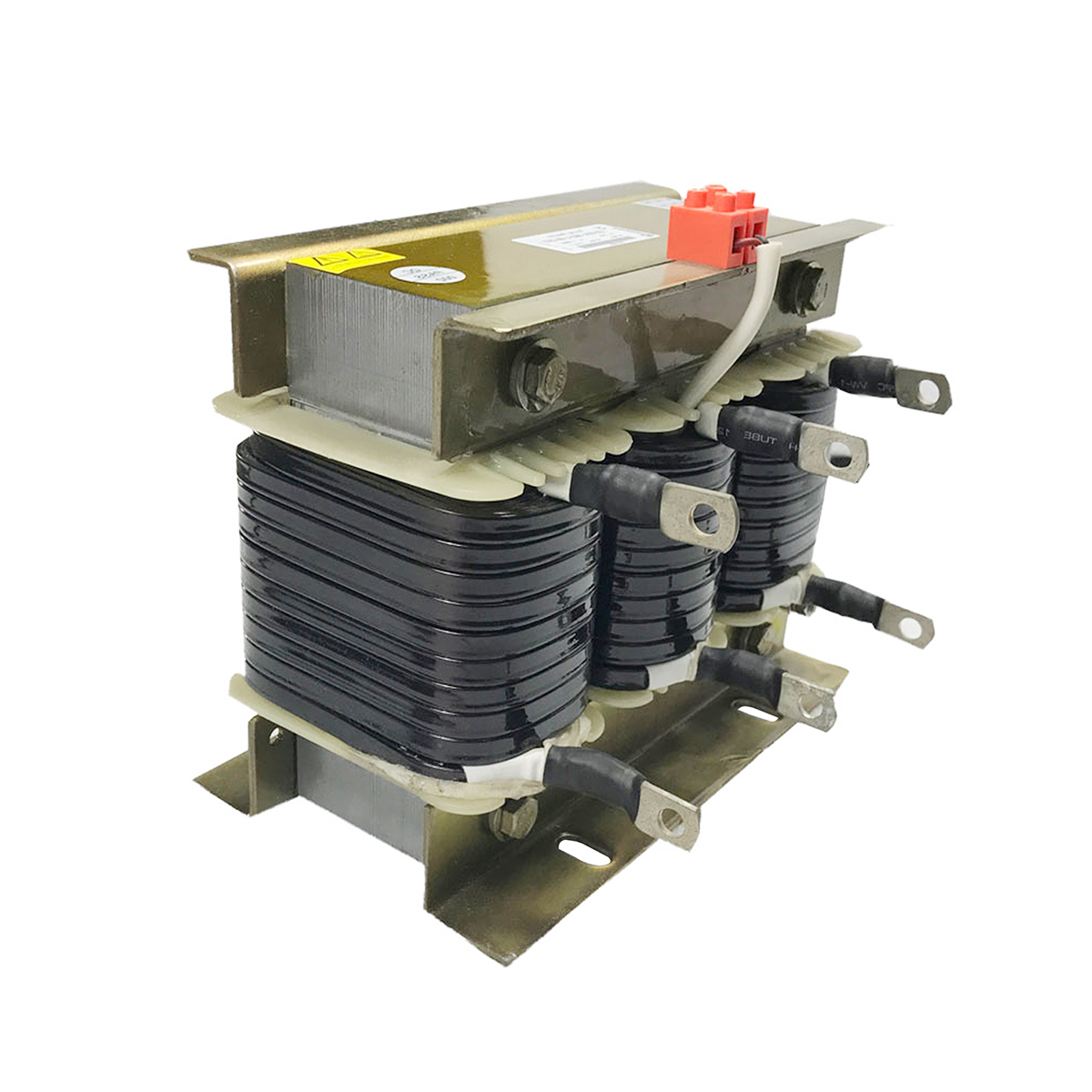

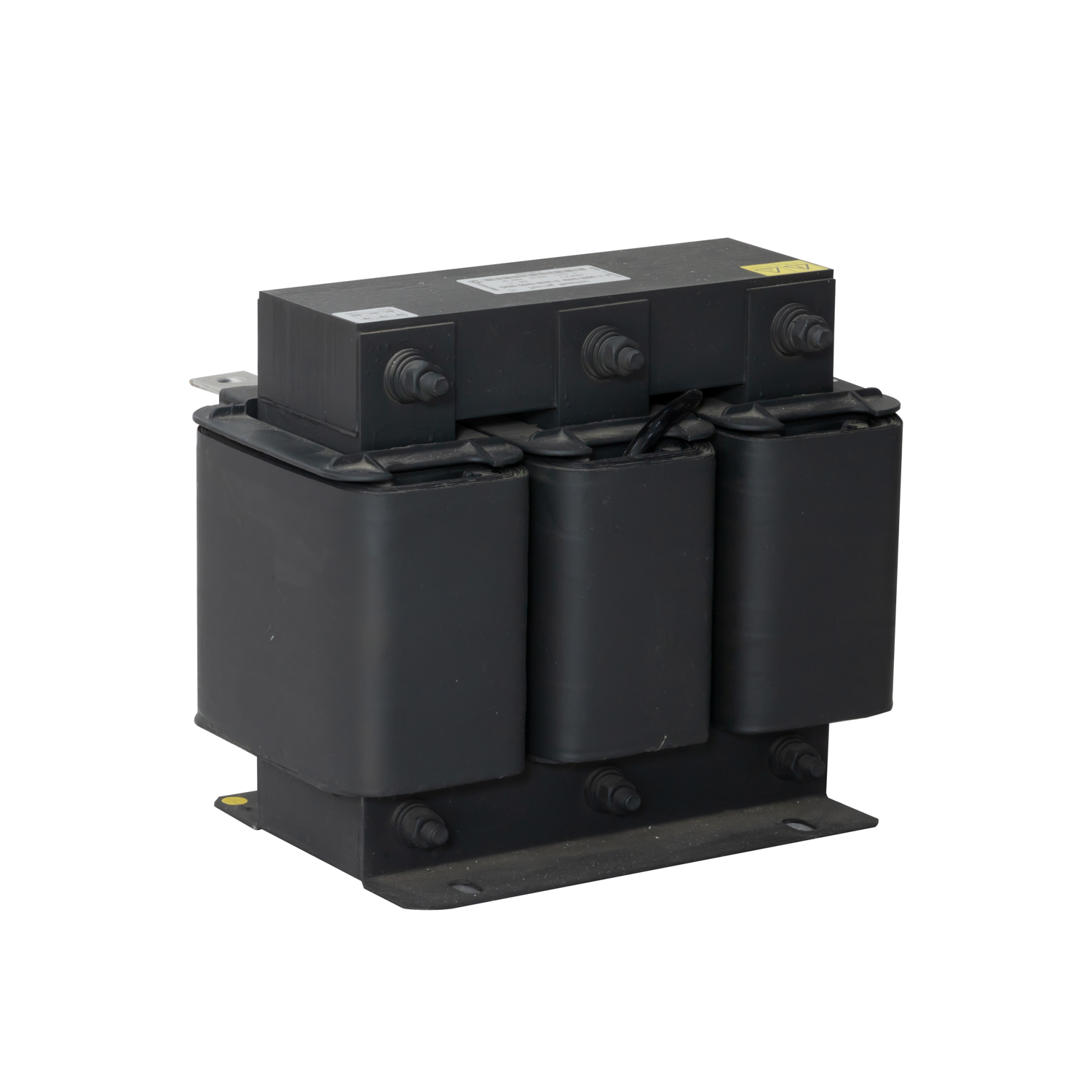

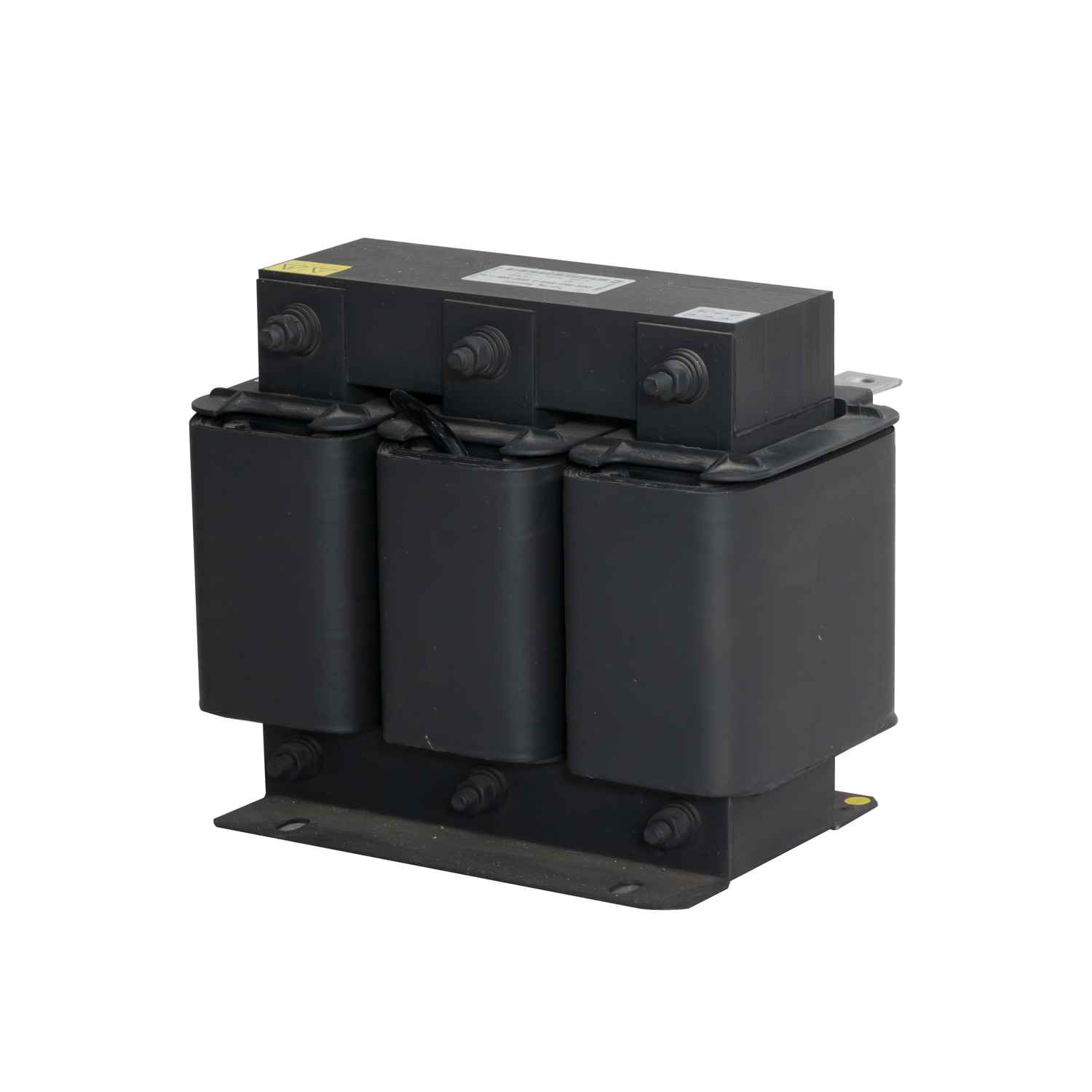

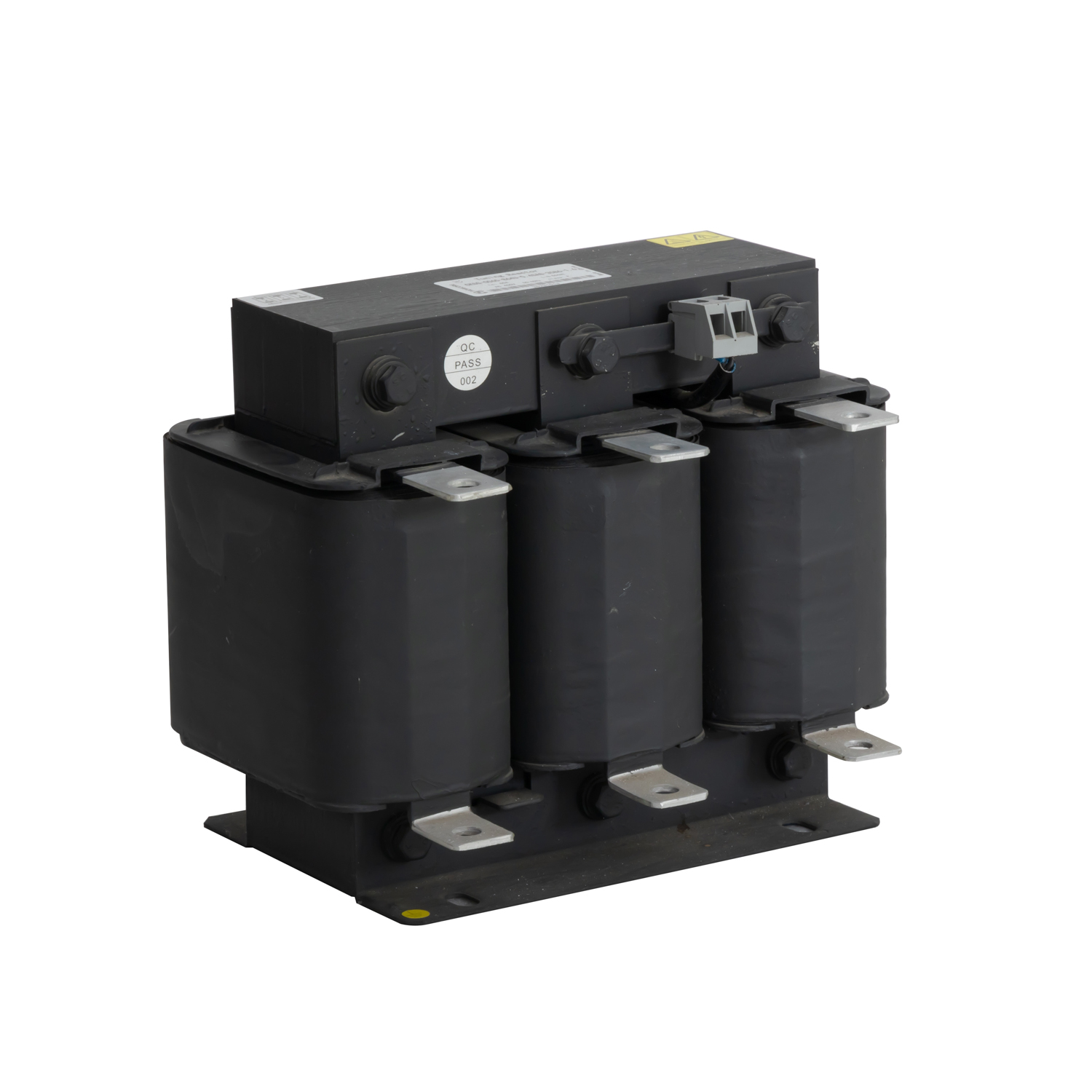

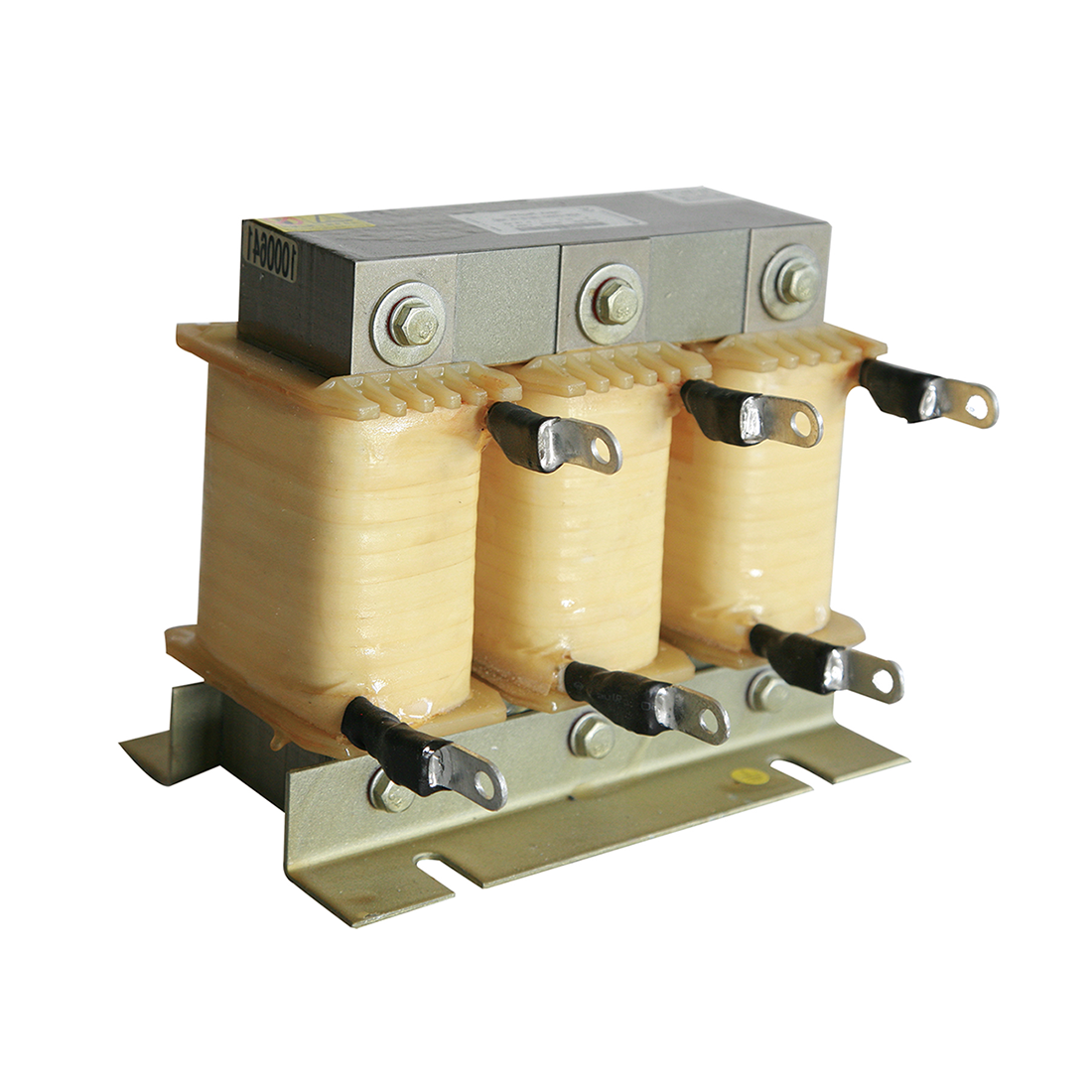

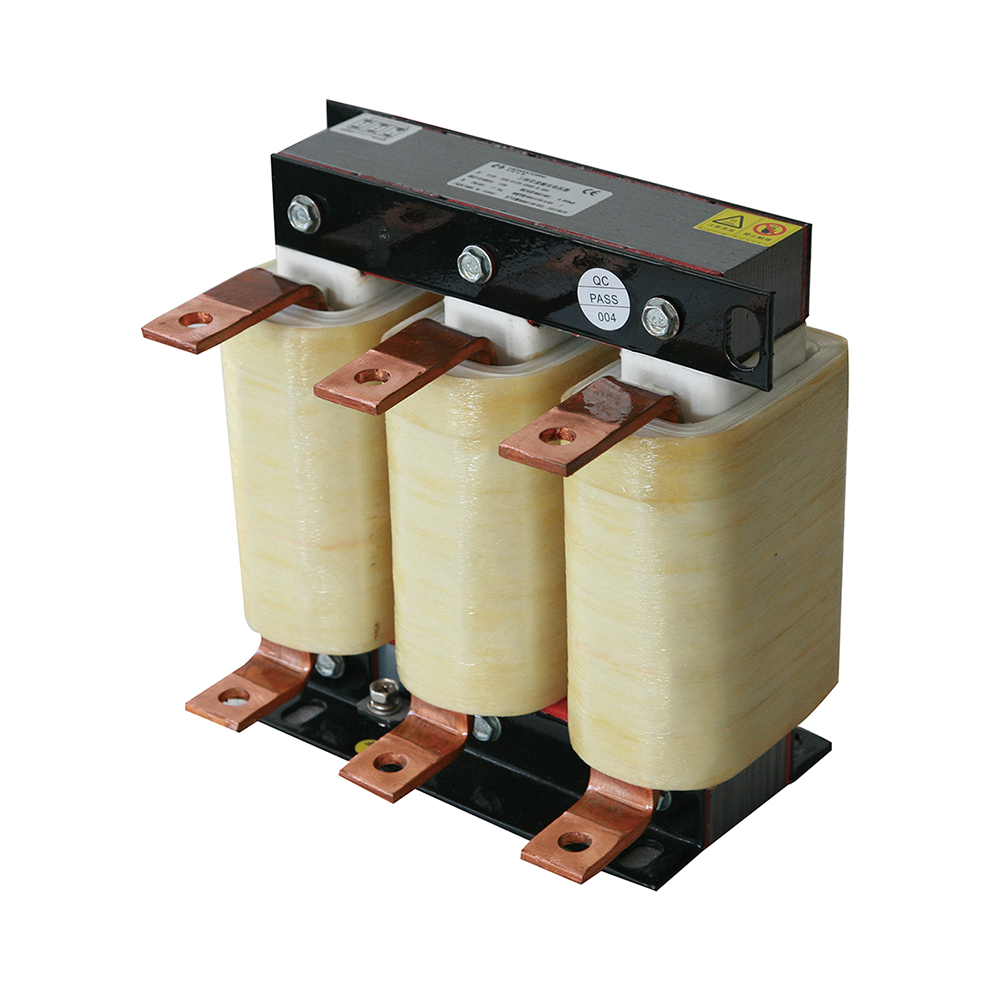

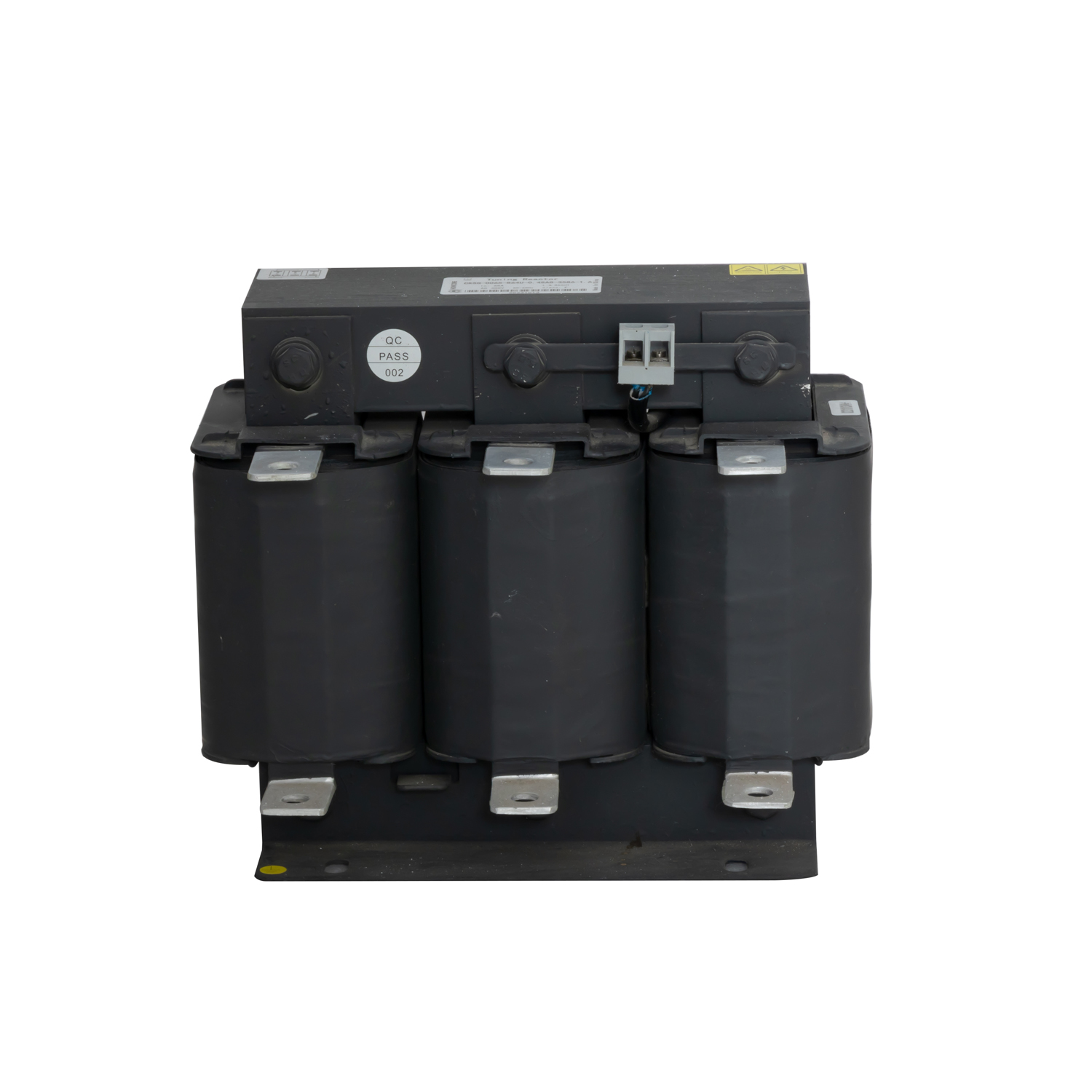

■ 产品概述
安装在变频器输出端，用于限制变频器与电机连接电缆的容性充电电流，钝化变频器输出的PWM波的电压上升率。电机电缆长度超过一定值时，建议在变频器与电机之间插入一个电机电抗器。用于补偿在长导线时的电容再充电电流。此长度决定于变频器的额定值以及电机电缆的类型。
■ 产品应用
■ 技术规格
■ 执行标准

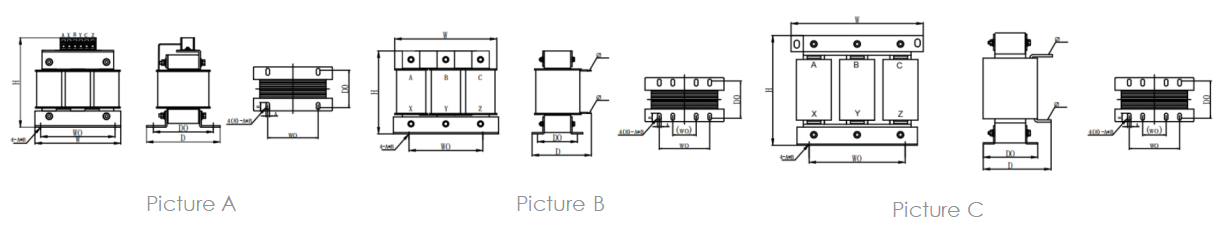

■ 产品尺寸图
■ 380V输出电抗器
| 电抗器型号 | 图号 |
适配功率 （KW） |
额定电流 （A） |
电感量 （mH） |
压降 （%） |
绝缘 等级 |
尺寸 L±5 |
D | W | W1 | H | A*B |
| OCR-0005-1M40-0.4SC | 图A | 1.5 | 5 | 1.4 | 1 | F、H | 110 | 90 | 95 | 70 | 130 | 6*11 |
| OCR-0007-1M00-0.4SC | 图A | 2.2 | 7 | 1 | 1 | F、H | 110 | 90 | 95 | 70 | 130 | 6*11 |
| OCR-0010-0M70-0.4SC | 图A | 3.7 | 10 | 0.7 | 1 | F、H | 110 | 90 | 95 | 70 | 130 | 6*11 |
| OCR-0015-0M47-0.4SC | 图A | 5.5 | 15 | 0.47 | 1 | F、H | 110 | 90 | 95 | 70 | 130 | 6*11 |
| OCR-0200-0M35-0.4SC | 图A | 7.5 | 20 | 0.35 | 1 | F、H | 110 | 90 | 95 | 70 | 130 | 6**11 |
| OCR-0030-0M23-0.4SC | 图B | 11 | 30 | 0.23 | 1 | F、H | 155 | 95 | 90 | 73 | 150 | 6*15 |
| OCR-0040-0M18-0.4SC | 图B | 15 | 40 | 0.18 | 1 | F、H | 155 | 95 | 130 | 76 | 135 | 6*15 |
| OCR-0050-0M14-0.4SC | 图B | 18.5 | 50 | 0.14 | 1 | F、H | 155 | 95 | 140 | 76 | 135 | 6*15 |
| OCR-0060-0M12-0.4SC | 图B | 22 | 60 | 0.12 | 1 | F、H | 195 | 120 | 135 | 72 | 165 | 8.5*20 |
| OCR-0080-087U-0.4SC | 图B | 30 | 80 | 0.087 | 1 | F、H | 195 | 120 | 135 | 72 | 165 | 8.5*20 |
| OCR-0090-078U-0.4SC | 图B | 37 | 90 | 0.078 | 1 | F、H | 195 | 120 | 135 | 72 | 165 | 8.5*20 |
| OCR-0120-058U-0.4SA | 图C | 45 | 120 | 0.058 | 1 | F、H | 230 | 150 | 170 | 83 | 220 | 11*18 |
| OCR-0150-047U-0.4SA | 图C | 55 | 150 | 0.0477 | 1 | F、H | 230 | 150 | 170 | 88 | 220 | 11*18 |
| OCR-0200-035U-0.4SA | 图C | 75 | 200 | 0.035 | 1 | F、H | 230 | 150 | 180 | 98 | 220 | 11*18 |
| OCR-0250-028U-0.4SA | 图C | 110 | 250 | 0.028 | 1 | F、H | 250 | 182 | 175 | 98 | 230 | 11*18 |
| OCR-00290-024U-0.4SA | 图C | 132 | 290 | 0.024 | 1 | F、H | 290 | 214 | 200 | 107 | 250 | 11*18 |
| OCR-0330-021U-0.4SA | 图C | 160 | 330 | 0.021 | 1 | F、H | 290 | 214 | 200 | 107 | 250 | 11*18 |
| OCR-0390-018U-0.4SA | 图C | 185 | 390 | 0.018 | 1 | F、H | 290 | 214 | 200 | 107 | 250 | 11*18 |
| OCR-0490-014U-0.4SA | 图C | 220 | 490 | 0.014 | 1 | F、H | 320 | 243 | 230 | 125 | 320 | 12*20 |
| OCR-0600-012U-0.4SA | 图C | 280 | 600 | 0.012 | 1 | F、H | 320 | 243 | 250 | 140 | 320 | 12*20 |
| OCR-0660-011U-0.4SA | 图C | 300 | 660 | 0.011 | 1 | F、H | 320 | 243 | 250 | 140 | 320 | 12**20 |
| OCR-0800-08U7-0.4SA | 图D | 380 | 800 | 0.0087 | 1 | F、H | 365 | 260 | 280 | 135 | 380 | 15*25 |
| OCR-1000-07U0-0.4SA | 图D | 450 | 1000 | 0.007 | 1 | F、H | 365 | 260 | 280 | 135 | 380 | 15*25 |
| OCR-1200-05U8-0.4SA | 图D | 550 | 1200 | 0.0058 | 1 | F、H | 395 | 260 | 325 | 150 | 390 | 15*25 |
| OCR-1600-04U3-0.4SA | 图D | 630 | 1600 | 0.0043 | 1 | F、H | 395 | 260 | 325 | 150 | 435 | 15*25 |
■ 690V输出电抗器
| 电抗器型号 | 图号 |
适配功率 （KW） |
额定电流 （A） |
电感量 （mH） |
压降 （%） |
绝缘 等级 |
尺寸 L±5 |
D | W | W1 | H | A*B |
| OCR-0005-2M80-0.7SC | 图A | 3.7 | 5 | 2.8 | 1 | F、H | 155 | 95 | 130 | 61 | 150 | 6*15 |
| OCR-0007-2M00-0.7SC | 图A | 5.5 | 7 | 2 | 11 | F、H | 155 | 95 | 130 | 61 | 150 | 6*15 |
| OCR-0010-1M40-0.7SC | 图A | 7.5 | 10 | 1.4 | 1 | F、H | 155 | 80 | 200 | 95 | 63 | 6*15 |
| OCR-0015-0M93-0.7SC | 图A | 11 | 15 | 0.93 | 1 | F、H | 155 | 80 | 200 | 95 | 63 | 6*15 |
| OCR-0020-0M70-0.7SC | 图B | 15/18.5 | 20 | 0.7 | 1 | F、H | 155 | 80 | 200 | 95 | 63 | 6*15 |
| OCR-0030-0M47-0.7SC | 图B | 22 | 30 | 0.47 | 1 | F、H | 195 | 130 | 165 | 120 | 72 | 8.5*20 |
| OCR-0040-0M35-0.7SC | 图B | 30 | 40 | 0.35 | 1 | F、H | 195 | 130 | 165 | 120 | 72 | 8.5*20 |
| OCR-0050-0M28-0.7SA | 图B | 37/45 | 50 | 0.28 | 1 | F、H | 195 | 150 | 165 | 120 | 92 | 8.5*20 |
| OCR-0060-0M23-0.7SA | 图B | 55 | 60 | 0.23 | 1 | F、H | 195 | 150 | 165 | 120 | 92 | 8.5*20 |
| OCR-0080-0M18-0.7SA | 图C | 75 | 80 | 0.18 | 1 | F、H | 195 | 170 | 165 | 120 | 112 | 8.5*20 |
| OCR-0120-0M12-0.7SA | 图C | 110 | 120 | 0.12 | 1 | F、H | 250 | 190 | 230 | 182 | 103 | 11*18 |
| OCR-0150-094U-0.7SA | 图C | 132 | 150 | 0.094 | 1 | F、H | 250 | 200 | 230 | 182 | 113 | 11*18 |
| OCR-0200-070U-0.7SA | 图C | 160/185 | 200 | 0.07 | 1 | F、H | 290 | 220 | 250 | 214 | 117 | 11*18 |
| OCR-0250-055U-0.7SA | 图C | 220 | 250 | 0.055 | 1 | F、H | 290 | 220 | 250 | 214 | 117 | 11*18 |
| OCR-0290-048U-0.7SA | 图C | 240 | 290 | 0.048 | 1 | F、H | 320 | 250 | 320 | 243 | 135 | 12**20 |
| OCR-0330-042U-0.7SA | 图C | 280/300 | 330 | 0.042 | 1 | F、H | 320 | 250 | 320 | 243 | 135 | 12*20 |
| OCR-0390-036U-0.7SA | 图C | 380 | 390 | 0.036 | 1 | F、H | 320 | 250 | 320 | 243 | 135 | 12*20 |
| OCR-0490-028U-0.7SA | 图C | 450 | 490 | 0.028 | 1 | F、H | 320 | 270 | 320 | 243 | 160 | 12*20 |
| OCR-0600-023U-0.7SA | 图D | 550 | 600 | 0.023 | 1 | F、H | 365 | 285 | 340 | 260 | 165 | 15*25 |
| OCR-0660-021U-0.7SA | 图D | 630 | 660 | 0.021 | 1 | F、H | 365 | 285 | 340 | 260 | 165 | 15*25 |
*备注：其他规格尺寸，可根据客户要求制造
■ 成品识别码
■ 产品尺寸图
轻量型输出电抗器
电抗器型号
图号
适配功率
额定电流
电感量
压降
绝缘等级
L
H
W
W0±1.0
D0±2.0
A×B
重量
OCR-1.5K-0.4SC
图 A
1.5
5
1.4
1%
F、H
115
135
95
90
70
6*12
2.7
OCR-2.2K-0.4SC
图 A
2.2
7
1
1%
F、H
115
135
95
90
70
6*12
2.7
OCR-3.7K-0.4SC
图 A
3.7
10
0.7
1%
F、H
115
135
95
90
70
6*12
2.8
OCR-5.5K-0.4SC
图 A
5.5
15
0.47
1%
F、H
115
135
95
90
70
6*12
2.9
OCR-7.5K-0.4SC
图 A
7.5
20
0.35
1%
F、H
115
135
95
90
70
6*12
3.1
OCR-11K-0.4SAL
图 B
11
30
0.23
1%
F、H
170
150
130
120(95)
63
6*15
4.3
OCR-15K-0.4SAL
图 B
15
30
0.18
1%
F、H
170
160
130
120(95)
63
6*15
5.5
OCR-18.5K-0.4SAL
图 B
18.5
37
0.14
1%
F、H
170
155
130
120(95)
76
6*15
5.5
OCR-22K-0.4SAL
图 B
22
44
0.12
1%
F、H
195
170
140
120(95)
72
8.5*20
7.5
OCR-30K-0.4SAL
图 B
30
60
0.087
1%
F、H
195
170
140
120(95)
72
8.5*20
7.5
OCR-37K-0.4SAL
图 B
37
90/75
0.078
1%
F、H
210
170
140
120(95)
72
8.5*20
7.5
OCR-45K-0.4SAL
图 B
45
90
0.058
1%
F、H
210
195
150
150
83
11*18
7.9
OCR-55K-0.4SAL
图 B
55
150/110
0.047
1%
F、H
210
170
170
150
88
11*18
10.4
OCR-75K-0.4SAL
图 B
75
200/150
0.035
1%
F、H
250
235
190
182(150)
98
11*18
15
OCR-110K-0.4SA
图 C
110
220
0.028
1%
F、H
250
235
190
214(182)
98
11*18
19
OCR-132K-0.4SA
图 C
132
265
0.024
1%
F、H
250
255
190
214(182)
108
11*18
21.2
OCR-160K-0.4SA
图 C
160
330
0.021
1%
F、H
250
240
190
214(182)
108
11*18
20.5
OCR-185K-0.4SA
图 C
185
390
0.018
1%
F、H
250
240
200
214(182)
108
11*18
21.6
OCR-220K-0.4SA
图 C
220
490/445
0.014
1%
F、H
295
255
230
243
125
12*20
30.5
OCR-250K-0.4SA
图 C
250
500
0.013
1%
F、H
295
255
250
243
140
12*20
35.3
OCR-280K-0.4SA
图 C
280
600/560
0.012
1%
F、H
295
265
250
243
140
12*20
37.5
OCR-300K-0.4SA
图 C
300
600
0.011
1%
F、H
295
290
250
243
140
12*20
39.5
OCR-315K-0.4SA
图 C
315
690/630
0.0105
1%
F、H
295
290
260
243
140
12*20
40
OCR-355K-0.4SA
图 C
355
710
0.0095
1%
F、H
295
305
260
243
140
12*20
41.5
OCR-380K-0.4SA
图 C
380
800/770
0.0087
1%
F、H
320
340
280
260
135
15*25
50
OCR-450K-0.4SA
图 C
450
910
0.0007
1%
F、H
320
370
280
260
135
15*25
55
OCR-550K-0.4SA
图 C
550
1100
0.0058
1%
F、H
320
370
320
260
150
15*25
67.5
OCR-630K-0.4SA
图 C
630
1600/1260
0.0043
1%
F、H
320
415
320
260
150
15*25
76.5

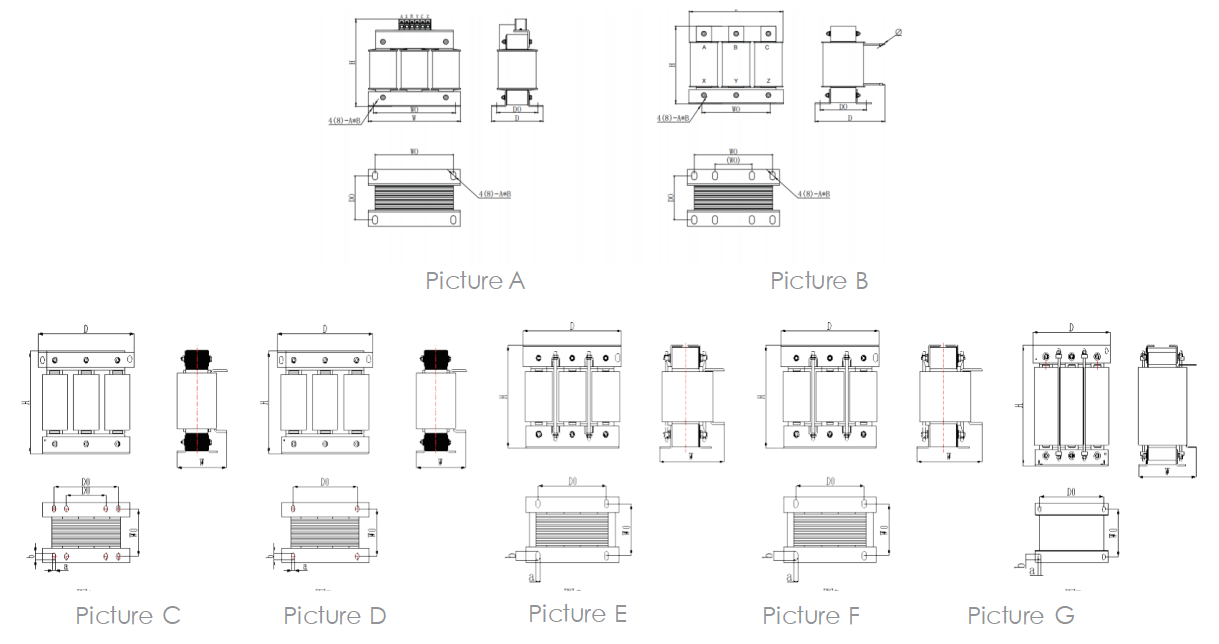

■ 产品尺寸图
电抗器型号
图号
适配功率
额定电流
电感量
压降
绝缘等级
W
H
D
W0±1.0
D0±2.0
A×B
重量
OCR-0005-1M40-0.4SC-A1
图 A
1.5
5
1.4
1%
F、H
95
130
110
65
90
6*12
2.8
OCR-0007-1M00-0.4SC-A1
图 A
2.2
7
1
1%
F、H
95
130
110
65
90
6*12
2.8
OCR-0010-0M70-0.4SC-A1
图 A
3.7
10
0.7
1%
F、H
95
130
110
65
90
6*12
3.0
OCR-0015-0M47-0.4SC-A1
图 A
5.5
15
0.47
1%
F、H
95
130
110
65
90
6*12
3.0
OCR-0020-0M35-0.4SC-A1
图 A
7.5
20
0.35
1%
F、H
100
165
155
76
55/95
6*15
5.0
OCR-0030-0M23-0.4SC-A1
图 A
11
30
0.23
1%
F、H
100
165
155
76
55/95
6*15
5.0
OCR-0040-0M18-0.4SC-A1
图 A
15
40
0.18
1%
F、H
100
165
155
76
55/95
6*15
5.4
OCR-0050-0M14-0.4SC-A1
图 A
18.5
50
0.14
1%
F、H
100
165
155
76
55/95
6*15
5.7
OCR-0060-0M12-0.4SC-A1
图 B
22
60
0.12
1%
F、H
140
165
195
72
120
8.5*20
6.3
OCR-0080-090U-0.4SC-A1
图 B
30
80
0.09
1%
F、H
160
165
195
92
120
8.5*20
9.0
OCR-0090-080U-0.4SC-A1
图 B
37
90
0.08
1%
F、H
170
165
195
100
120
8.5*20
10.2
OCR-0120-060U-0.4SC-A1
图 B
45
120
0.06
1%
F、H
185
165
195
105
120
8.5*20
11.2
OCR-0150-047U-0.4SC-A1
图 B
55
150
0.047
1%
F、H
185
165
195
105
120
8.5*20
12.2
OCR-0200-035U-0.4SC-A1
图 B
75
200
0.035
1%
F、H
190
165
195
110
120
8.5*20
14.2
OCR-0250-028U-0.4SC-A1
图 B
110
250
0.028
1%
F、H
195
185
235
122
140
10*22
18.7
OCR-0290-024U-0.4SC-A1
图 C
132
290
0.024
1%
F、H
185
250
290
102
150/214
11*18
30.5
OCR-0330-021U-0.4SC-A1
图 C
160
330
0.021
1%
F、H
185
250
290
102
150/214
11*18
32.5
OCR-0390-018U-0.4SC-A1
图 C
185
390
0.018
1%
F、H
205
250
290
122
150/214
11*18
39
OCR-0490-014U-0.4SC-A1
图 D
220
490
0.014
1%
F、H
224
265
320
134
243
11*18
47
OCR-0600-012U-0.4SC-A1
图 E
280
600
0.012
1%
F、H
228
325
355
134
260
15*25
66
OCR-0660-011U-0.4SC-A1
图 E
300
660
0.011
1%
F、H
228
325
355
134
260
15*25
66.5
OCR-0800-08U7-0.4SC-A1
图 F
380
800
0.0087
1%
F、H
240
395
355
119
350
15*25
81.5
OCR-1000-007U-0.4SC-A1
图 F
450
1000
0.007
1%
F、H
245
395
355
134
350
15*25
93
OCR-1200-05U8-0.4SC-A1
图 F
550
1200
0.0058
1%
F、H
260
395
355
134
350
15*25
100
OCR-1600-04U3-0.4SC-A1
图G
630
1600
0.0043
1%
F、H
300
420
475
149
400
15*25
124
