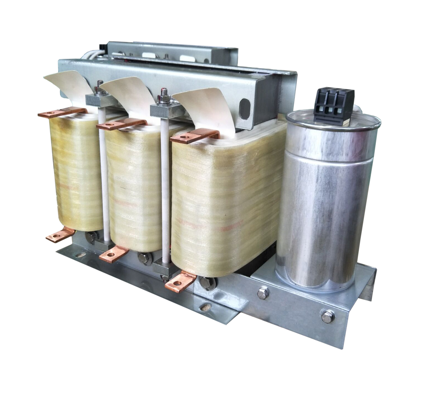

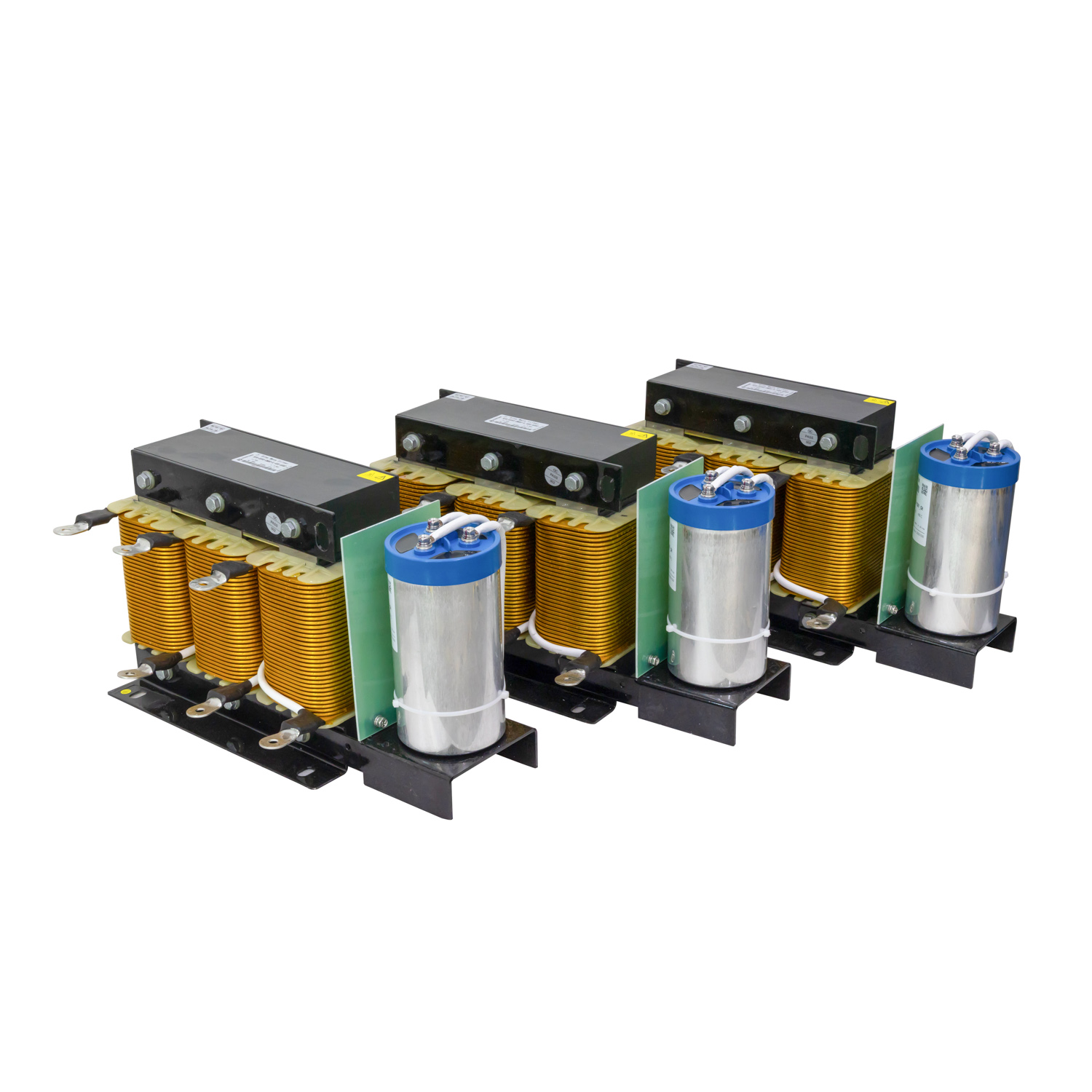

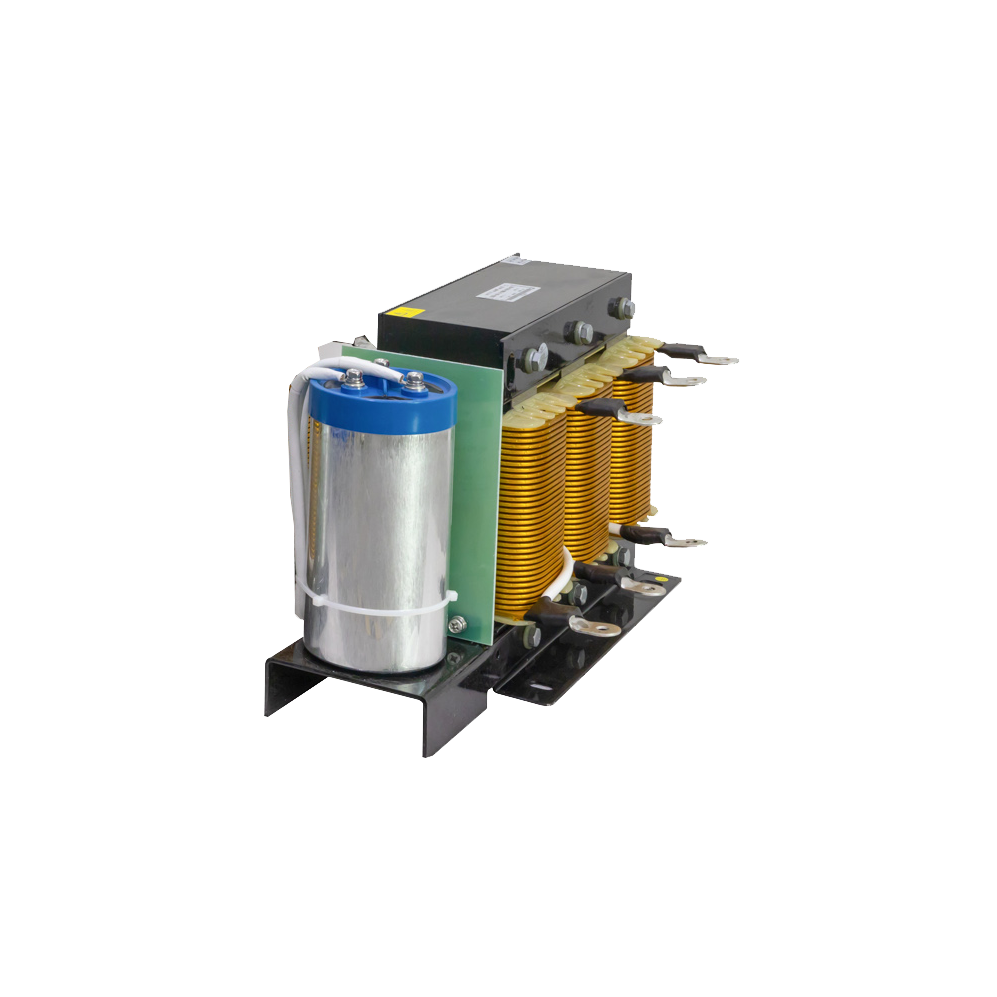

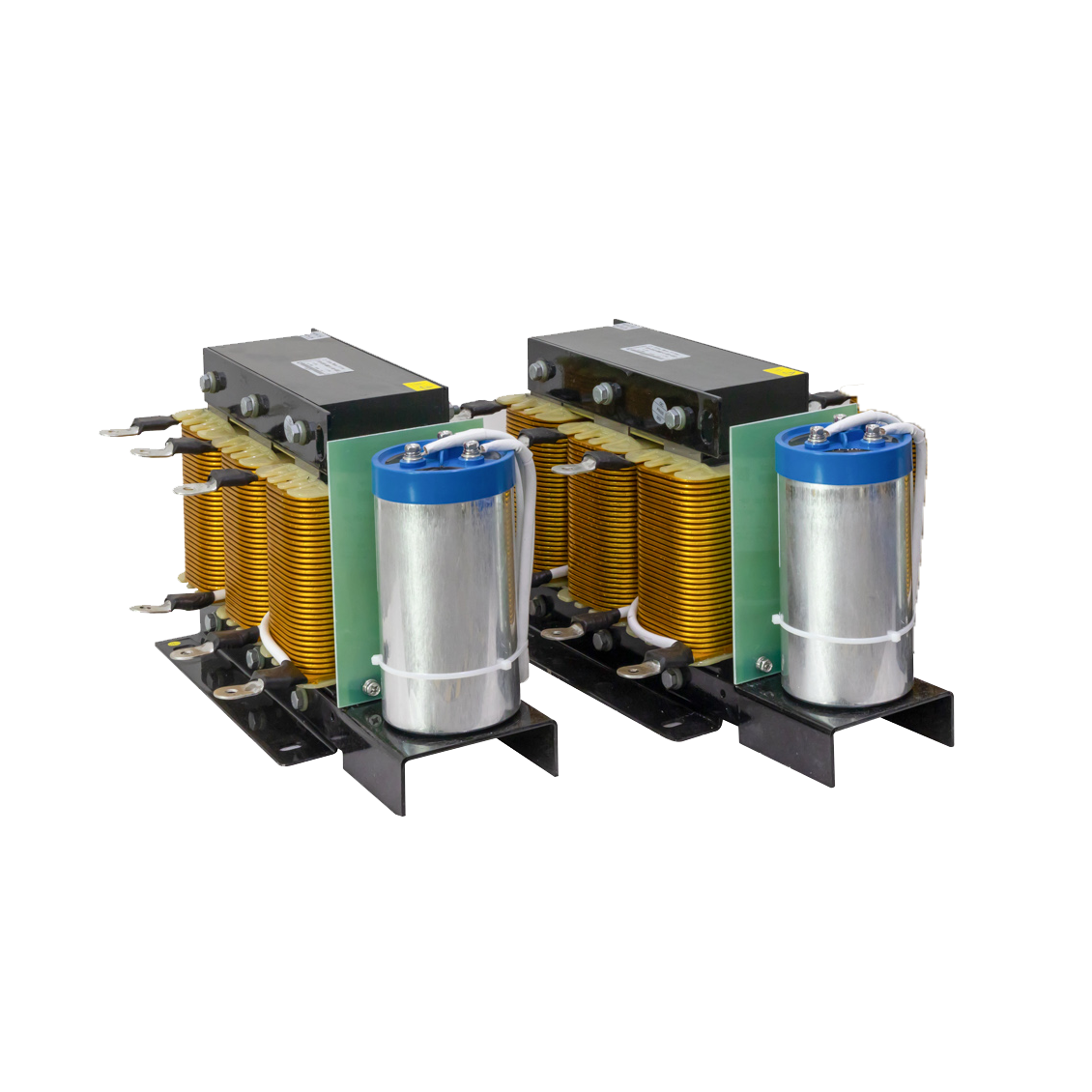

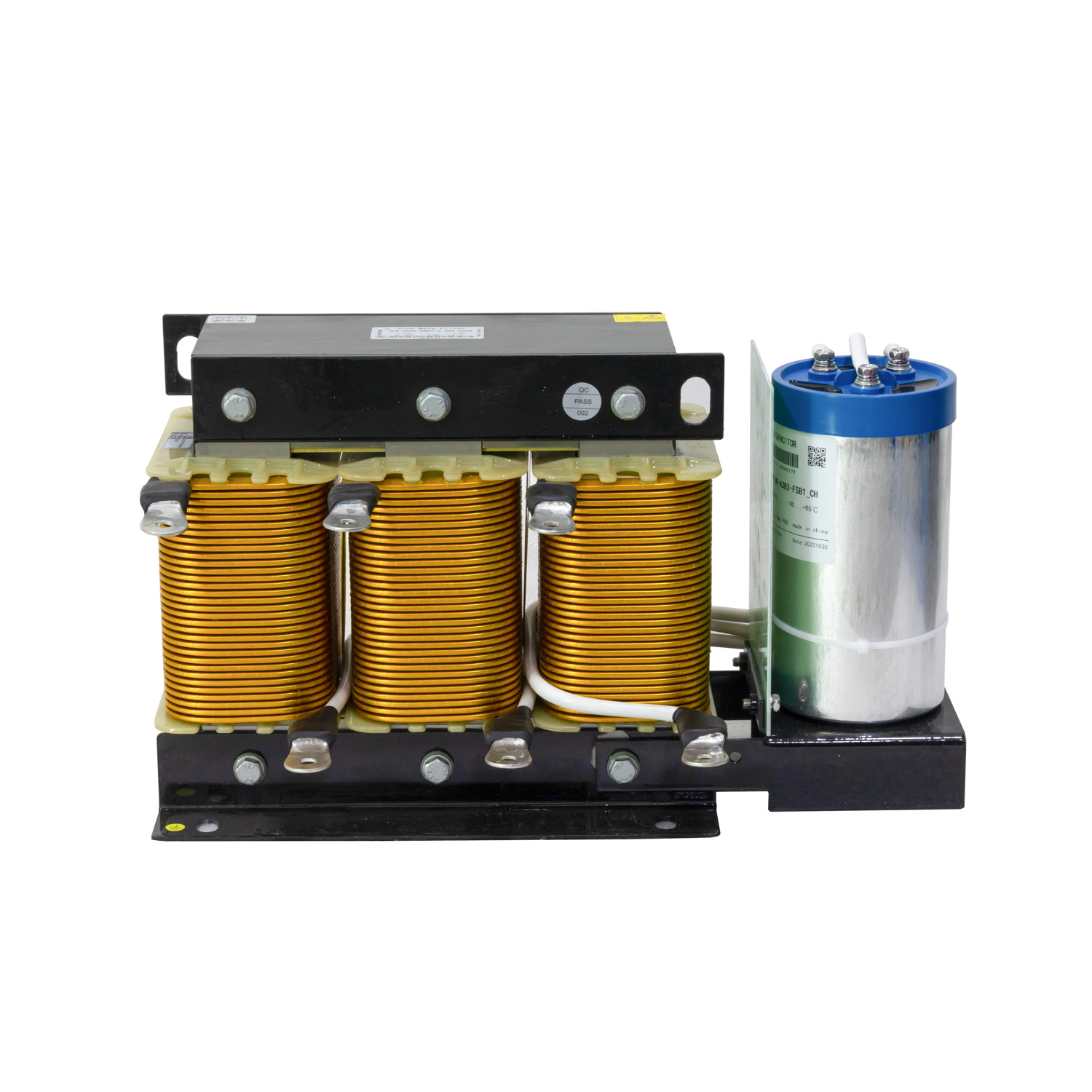

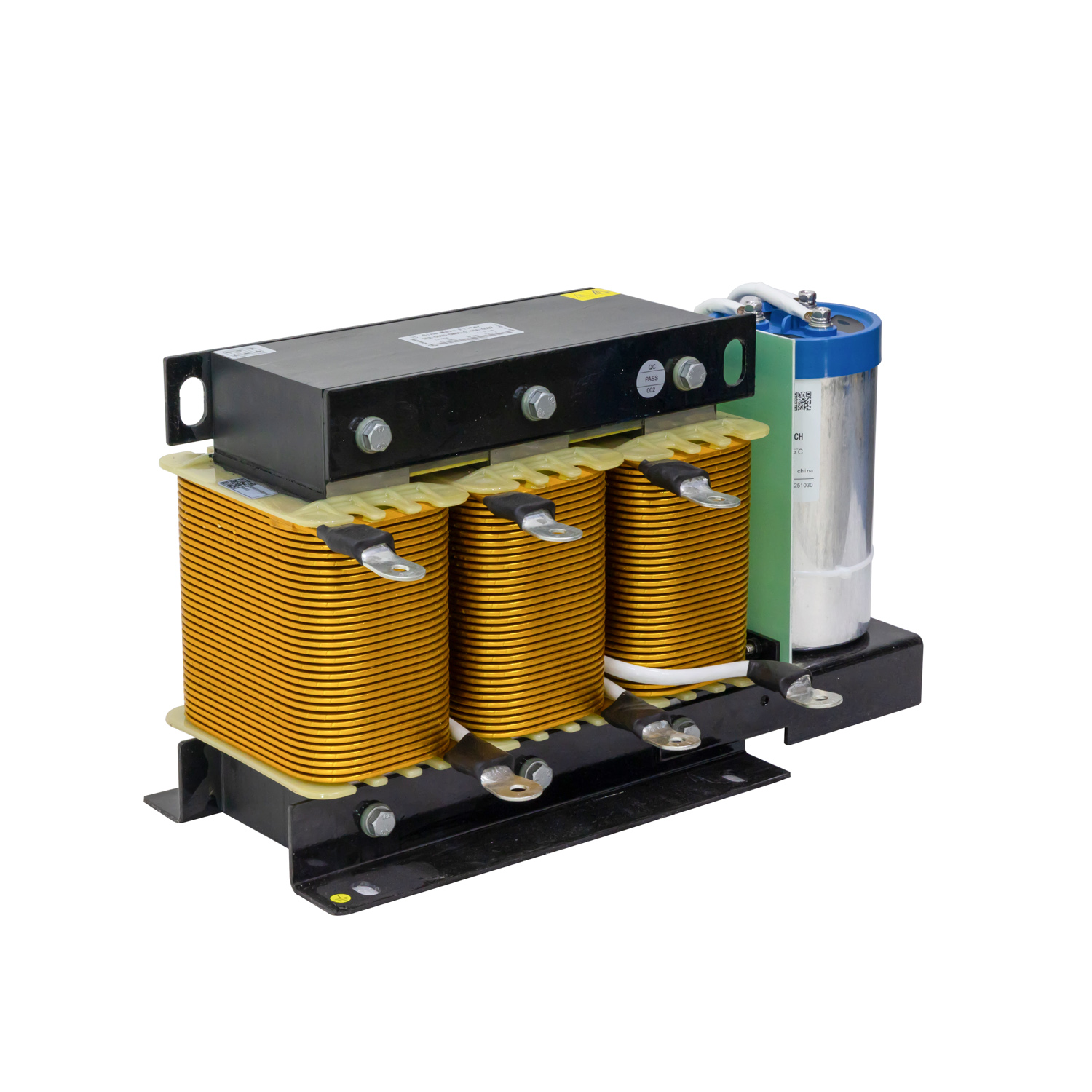

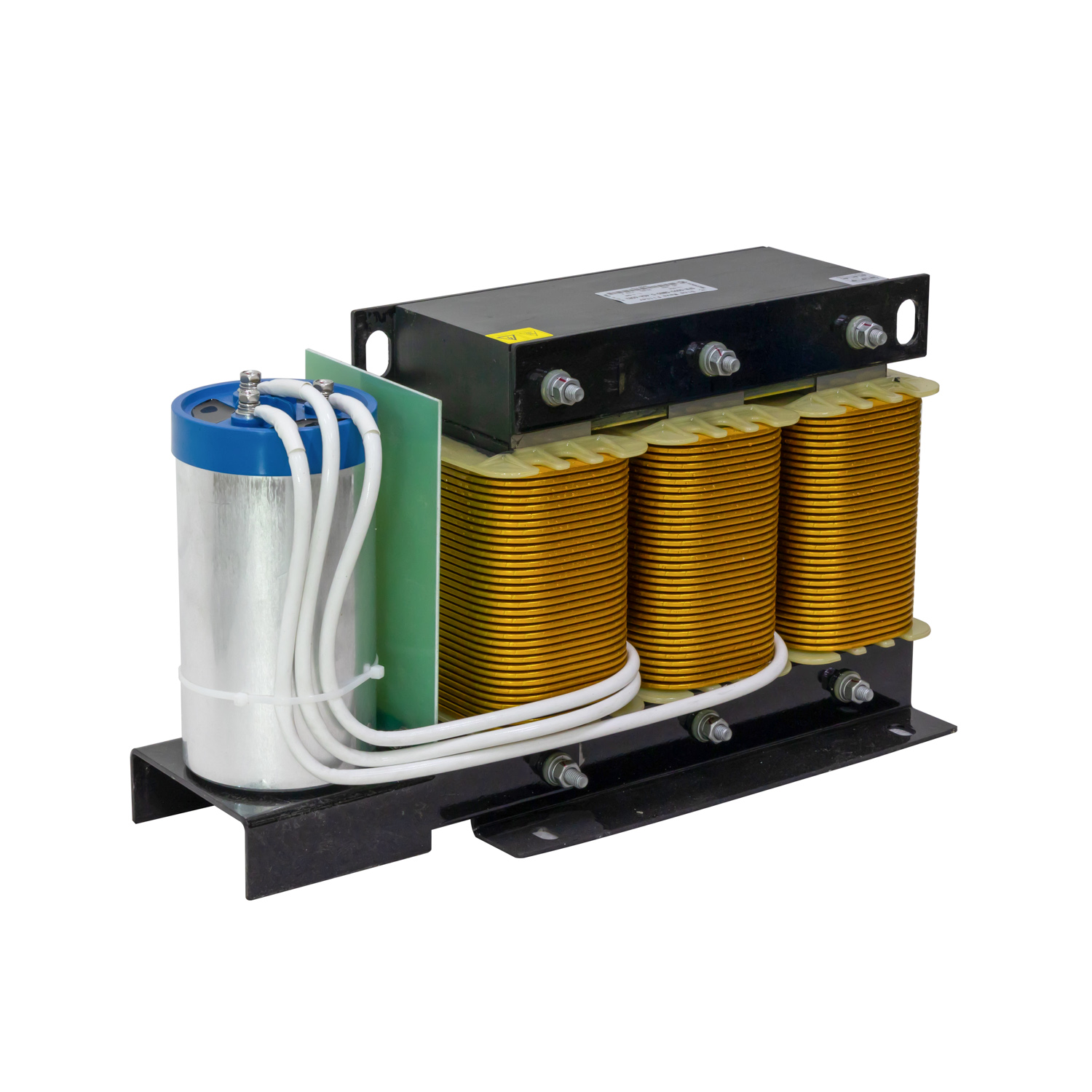

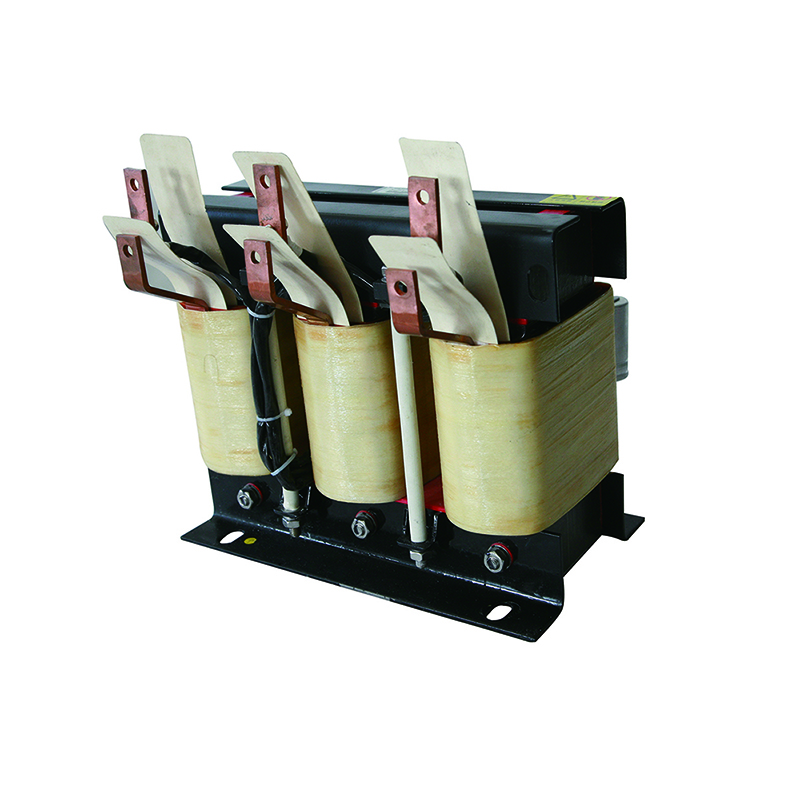

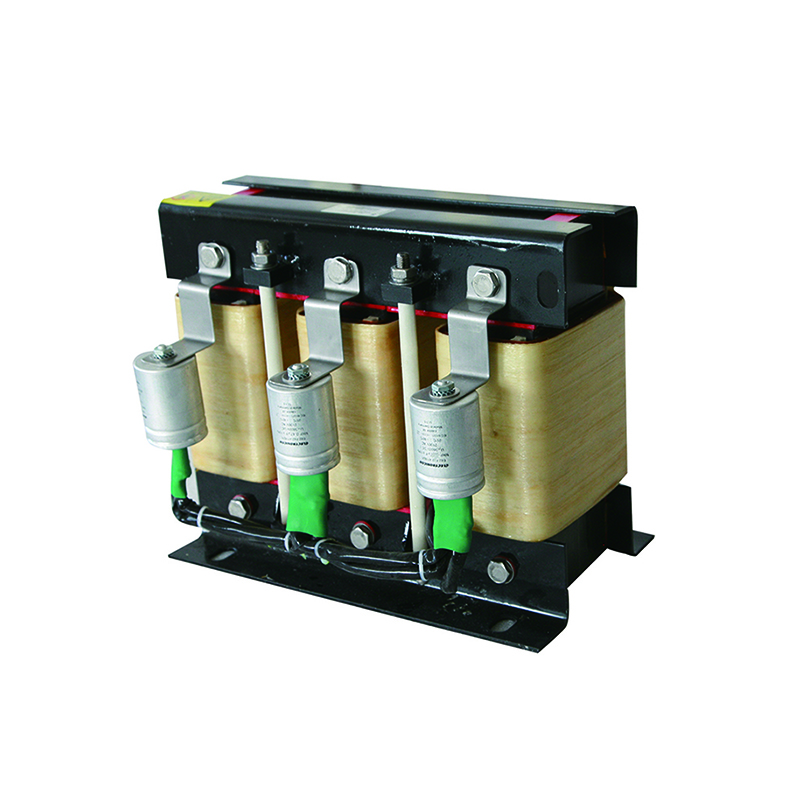

正弦波滤波器(SFR)
正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中,这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命,增加变频器输出距离,可达3KM。为保护电线电缆,使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。
详情

   品概述

正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2-8kHz之间仍提供正弦波输出电压。在变频器驱动应用中,这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dv/dt来减少电磁干扰。改善电机的性能和寿命,延长变频器输出距离,最长可达3KM。为保护电线电缆,使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变是5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。

  产品应用

  • 将变频器输出的PWM波转换成正弦波
  • 降低电机的涡流损耗以及电机噪声
  • 减少输出电缆上和电机中的脉冲电流,延长电机寿命
  • 可在变频器与电机间使用更长的电缆联线
  • 减小对外的辐射,在一定场合可以使用非屏蔽电缆,降低了对现场布线的要求
  • 有效防止高dv/dt、过电压、电机过热和涡流损耗造成的电机提前损坏

■   技术规格

  1. 工作电压:220VAC-690VAC
  2. 工作电流:15A-1500A
  3. 工作频率:50/60Hz.
  4. 载波频率:2K-8K
  5. 绝缘等级:class F,H
  6. 压降:8%-12%
  7. 电压谐波畸变失真THD≤5%
  8. 空载电流≤8%
  9. 使用环境:-10…+45℃,额定值不会降低。最高可达+55℃,在45℃以上,每升高1℃,额定电流降低2%
  10. 防护等级:IP00-IP22
  11. 最大电流:1.5×额定电流,持续60S
  12. 噪音:≤65dB
  13. 温升:≤70K
  14. 抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿(工厂测试)
  15. 绝缘电阻:1000VDC绝缘阻值≥100MΩ
  16. 海拔高度不超过2000米
  17. 运行环境温度-25℃~+45℃,相对湿度不超过90%
  18. 周围无有害气体,无易燃易爆物品
  19. 周围环境应有良好的通风条件,如装在柜内,应加装通风设备


■   执行标准

      IEC289: 1987 Reactor
      GB10229-88 Reactor (eqvIEC289: 1987)
      JB9644-1999 Reactors used for semiconductor electrical driving


■   产品尺寸图



              滤波器型号

      适配功率

(KW)

     图号

   额定电流

(A)

      绝缘

  等级

         尺寸

   L±5

         W                  H              W1±2            D±2              A*B
SFR–0015-0.4SA 5.5 图A 15 H 245 245 220 96 182 11*18
SFR–0020-0.4SA 7.5 图A 20 H 245 250 220 106 182 11*18
SFR–0030-0.4SA 11 图A 30 H 245 260 220 116 182 11*18
SFR–0040-0.4SA 15 图A 40 H 290 270 230 127 214 11*18
SFR–0050-0.4SA 18.5 图A 50 H 290 270 260 127 214 11*18
SFR–0060-0.4SA 22 图A 60 H 320 270 280 139 243 12*20
SFR–0080-0.4SA 30 图A 80 H 320 270 280 139 243 12*20
SFR–0090-0.4SA 37 图A 90 H 320 280 280 149 243 12*20
SFR–0120-0.4SA 45 图B 120 H 375 330 315 164 260 15*25
SFR–0150-0.4SA 55 图B 150 H 375 345 350 174 260 15*25
SFR–0200-0.4SA 75 图B 200 H 405 375 350 194 260 15*25
SFR–0250-0.4SA 110 图B 250 H 405 450 355 214 260 15*25
SFR–0290-0.4SA 132 图B 300 H 435 450 385 205 350 15*25
SFR–0330-0.4SA 160 图B 360 H 435 450 435 205 350 15*25
SFR–0390-0.4SA 185 图B 450 H 435 460 430 215 350 15*25
SFR–0490-0.4SA 220 图C 50 H 480 580 560 460 300 15*25
SFR–0600-0.4SA 280 图C 600 H 480 600 560 480 300 15*25
SFR–0660-0.4SA 315 图C 660 H 480 620 560 500 300 15*25
SFR–0800-0.4SA 380 图C 800 H 680 510 585 315 360 15*25
SFR-1000-0.4SA 450 图C 900 H 680 490 640 295 360 15*25
SFR–1200-0.4SA 500 图C 1200 H 680 510 610 315 360 15*25
SFR–1500-0.4SA 630 图C 1500 H 680 490 660 295 360 15*25

*备注:其他规格尺寸,可根据客户要求制造
