高性能滤波器（UL)
UL 认证滤波器，满足北美安全标准，用于抑制变频器电磁干扰、提升设备电磁兼容性的工业组件，主要通过滤除高频噪声保护电网及电机稳定运行 。它分为输入端和输出端两种类型，分别安装在电源侧和电机侧，两者功能不同且不可混用 。‌‌
下载文件
详情

■  产品概述

  1. 降低变频器对电网的传导干扰
  2. 提高整个系统可靠性
  3. 100A以下使用端子，200A以上使用铜排接头
  4. 低泄漏电流，缺相最大漏电流为13.12mA（P型除外）

■  技术参数

  • 额定电压：Max 530VAC
  • 工作频率：50/60 Hz
  • 额定电流：7-1000A(@50°C)
  • 测试电压：P-P  2125VDC>2S  P-P  E2700VDC≥2S
  • 绝缘电阻：>0.9MΩ(DC1000V)
  • 操作环境：Industrial network C2
  • 设计对应：UL1283EN60939CSA C22.2NO.8 5:2013
  • 温度范围：-25°C to +100°C

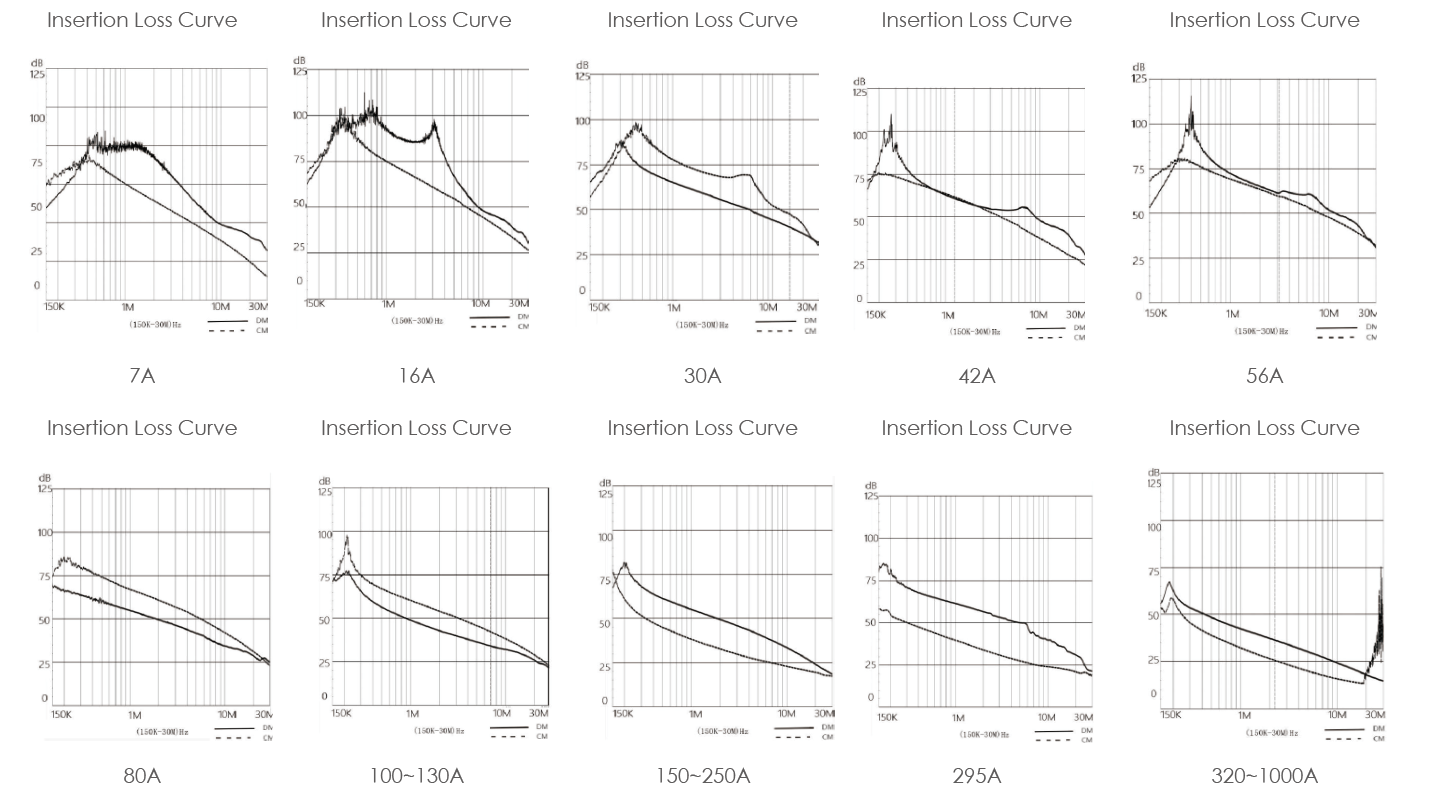

■   滤波器插入损耗

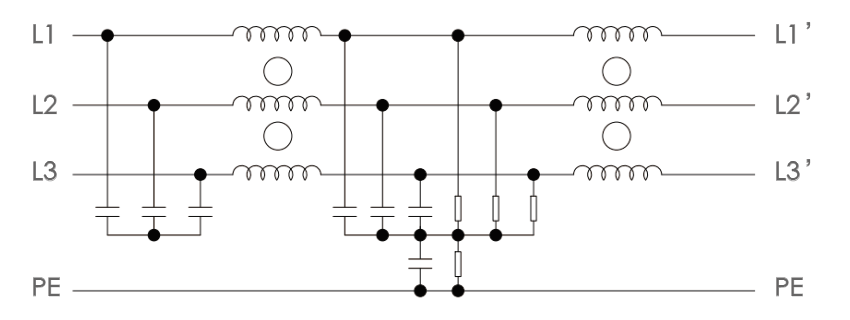

■   电气原理图

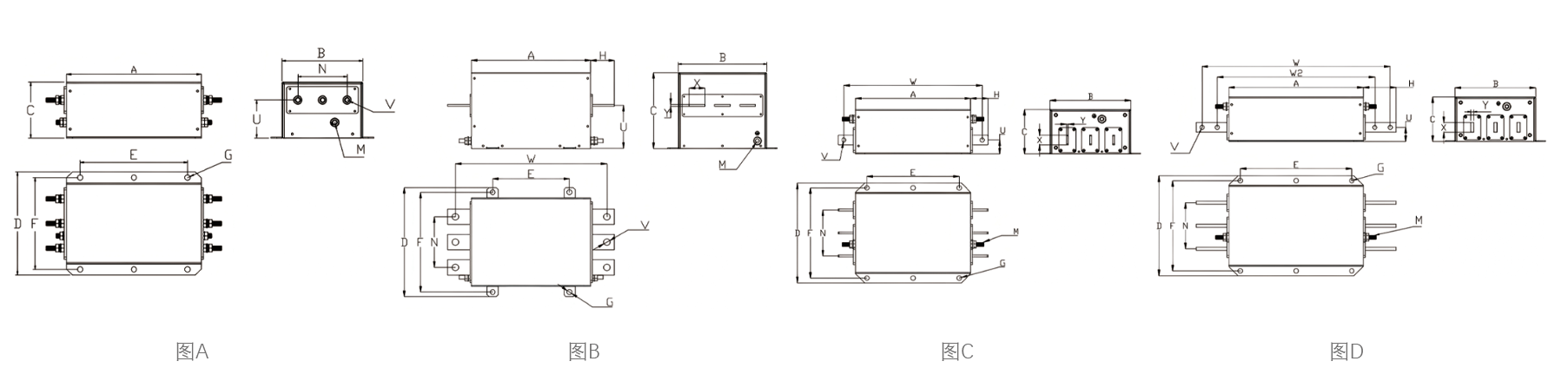

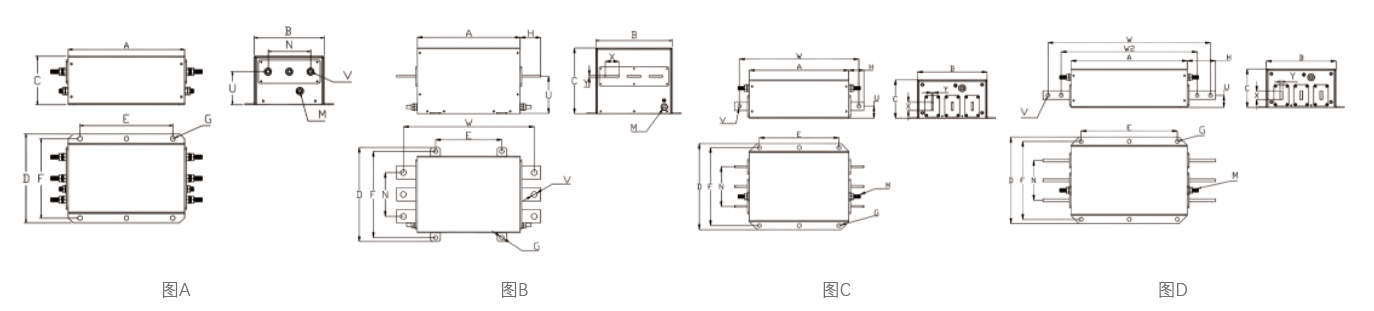

■   产品尺寸图

滤波器530V

电流/代号 A B C D E E2 F G G2 H     M       图示 扭矩
RFI5C7N33 160  40  75  190  180  / 22.7  5.5  / 12      M5       图A ≤0.59N.m
RFI5C16N33 220  45  71  250  235  / 25  5.4  / 14      M5       图A 10.6~12N.m
RFI5C16N44 141  86  76  115  115  70  100  6.6  / 16      M6       图C ≤0.59N.m
RFI5C30N33 240  50  85  270  255  / 30  5.4  / 16      M5       图A ≤0.98N·m
RFI5C42N33 280  50  85  310  295  / 30  5.5  / 9      M5       图A 10.6~13N·m
RFI5C42N44 340  50  86  430  415  / 30  5.4  / 40      /       图C 2.5N·m
RFI5C56N33 220  85  91  250  235  / 60  5.4  / 20      M6       图A 22~25N·m
RFI5C56N44 220  85  102  250  235  / 60  5.4  / 55      /       图C 2.5N·m
80A-44 221  140  140  169  115  / 155  6.5  / 50  M10       图B /
RFI5C80N44-01 240  80  135  270  255  / 60  6.5  / 38.5  M6       图D 38~44N·m
RFI5C100N44 240  90  150  270  255  257  65  6.5  8.5  49  M10       图D 38~40N·m
RFI5C130N44 240  90  150  270  255  257  65  6.5  8.5  49  M10       图D 38~40N.m
RFI5C150N44 221  140  140  169  115  / 155  6.5  / 50  M10       图B 38~40N.m
RFI5C180N44 350  130  180  380  364  / 102  6.5  / 56.5  M10       图D 132~177N.m

滤波器530V

电流/代号 A     B C D E F G H M N U V W W2      X Y 图示 扭矩
RFI5C250N55 300  180  125  230  240  205  12  / M10 110  85  M10       /      /      / / 图A 12.5~14N.m
RFI5C295N99 310  230  198  260  200  260  13  62  M10 132  112  17      394       /      40  5  图B /
RFI5C295N99-1 310  230  198  260  200  260  13  62  M10 132  112  17      394       /      40  5  图B /
RFI5C320N99 300  210  116  260  240  235  12  45  M10 120  36.5  11      360       /      25  5  图C /
RFI5C400N99 300  210  116  260  240  235  12  45  M10 120  36.5  11      360       /      25  5  图C /
RFI5C600N99 300  210  135  260  240  235  12  43  M12 120  37  10.5      356       /      25  8  图C /
RFI5C600N99-10 350  210  116  260  290  235  12  45  M10 120  36.5  11      410       /      25  8  图C /
RFI5C600N99-11 350  210  116  260  290  235  12  85  M10 120  36.5  11      490  410       25  8  图D /
RFI5C1000N99 350  250  166  300  290  275  12  55  M12 160  61  14      420       /      40  8  图C /

滤波器760V

电流/代号 A     B C D E F G H M N U V W W2      X Y 图示 扭矩
RFI7C150N55 300  180  125  230  240  205  12  / / 110  85  M10 / / / / 图A 12.5~14N.m
RFI7C250N55 300  180  125  230  240  205  12  / / 110  85  M10 / / / / 图A 12.5~14N.m
RFI7C320N99 300  210  116  260  240  235  12  45  / 120  36.5  11  360  / 25  / 图C /
RFI7C400N99 300  210  116  260  240  235  12  45  / 120  36.5  11  360  / 25  / 图C /
RFI7C600N99 300  210  135  260  240  235  12  43  / 120  37  10.5  356  / 25  / 图C /
RFI7C600N99-12 350  210  116  260  290  235  12  85  / 120  36.5  11  490  / 25  / 图D /
