■ 产品概述

UL 认证电抗器，满足北美安全标准，可被用于给线路电源提供改进的过载保护，并能减小变频器产生的电流谐波失真。提高输入电源的功率因素，减少高次谐波，抑制变频器在电源设备上的浪涌。

■ 产品应用

  • 1.几个变频器并联紧密连接
  • 2.线路电源有来自其他设备的明显 扰动（干扰，过电压）
  • 3.线路电源各相之间存在电压不平衡，超过额定电压的1.8%
  • 4.在同一线路上安装有大量的变频器
  • 5.减小cos∮校正电容器上的过载，如果装置中含有一个功率系数校正设备

■ 技术规格

  • 工作电压：220VAC-3300VAC
  • 工作频率：50/60Hz.
  • 额定电流：3A-1600A
  • 绝缘等级：class F，H
  • 使用环境：-10~+45℃，额定值不会降低。最高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
  • 防护等级：IP00-IP22
  • 压降：＜4%大于此范围会引起转矩损失
  • 最大电流：1.5×额定电流，持续60S
  • 噪音：小于等于65dB
  • 温升：≤85K
  • 抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10S无飞狐击穿（工厂测试）
  • 绝缘电阻：1000VDC绝缘阻值≥100MΩ
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃，相对湿度不超过90%
  • 周围无有害气体，无易燃易爆物品
  • 周围环境应有良好的通风条件，如装在柜内，应加装通风设备

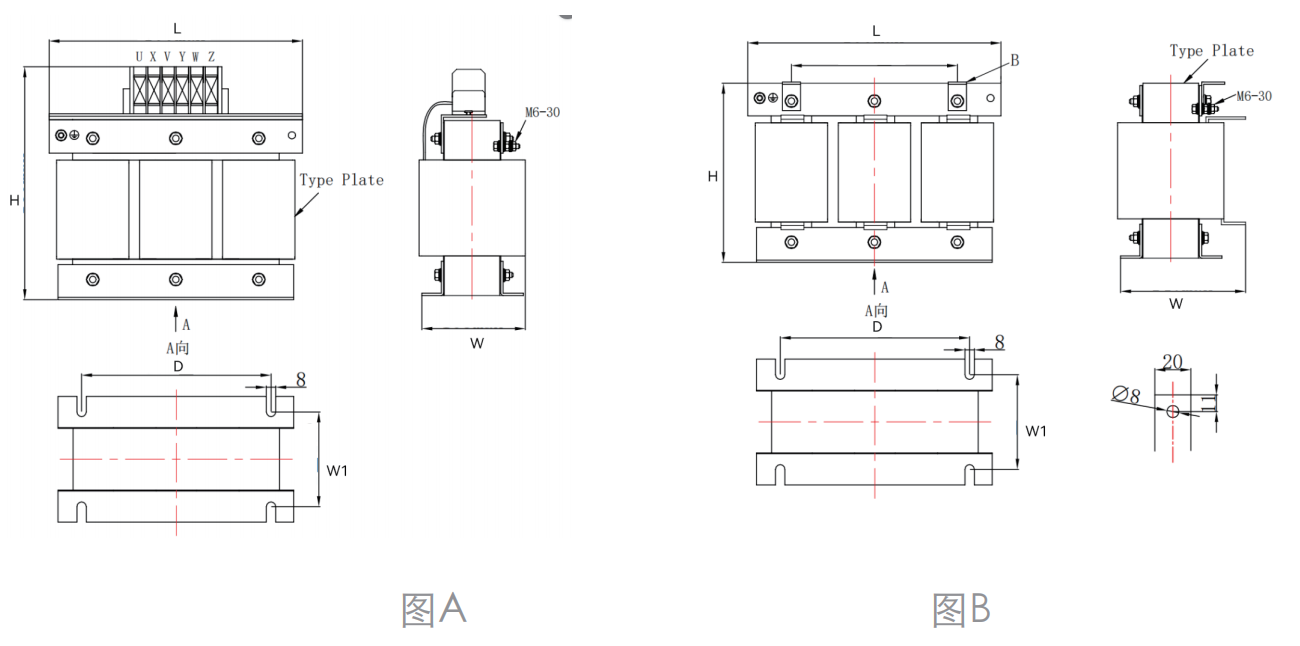

■ 产品尺寸图


■ UL输入电抗器


电抗器型号 图号 容量     额定电流    电感量      压降 绝缘等级 L D W W1 H A*B
ACR-0.6K-0.4SC-01 图A 0.62    22.5      1.307        4% F、 H 155  130  105  72  160  8
ACR-0.6K-0.4SC-02 图B 0.62    22.5      1.307        4% F、 H 155  130  140  72  17  8
ACR-0.75K-0.4SC-01 图A 0.75    30      0.72        4% F、 H 190  170  110  58  235  8
ACR-1.2K-0.4SC-01 图A 1.25    45      0.6536        4% F、 H 190  170  110  58  235  8
ACR-1.2K-0.4SC-02 图B 1.25    45      0.6536        4% F、 H 190  170  130  58  163  8
ACR-1.6K-0.4SC-01 图A 1.66    60      0.49        4% F、 H 190  170  130  78  235  8
ACR-1.6K-0.4SA-02 图B 1.66    60      0.49        4% F、 H 190  170  150  78  163  8
ACR-2.0K-0.4SA-02 图B 2.22    80      0.3674        4% F、 H 230  180  175  98  206  10*15
ACR-3.0K-0.4SC-01 图A 2.77    100      0.2941        4% F、 H 230  180  180  122  298  10*15
ACR-3.5K-0.4SA-01 图A 3.6    130      0.226        4% F、 H 230  180  180  122  298  10*15
ACR-3.5K-0.4SA-02 图B 3.6    130      0.226        4% F、 H 230  180  195  122  225  10*15
ACR-4.5K-0.4SA-02 图B 4.57    165      0.178        4% F、 H 240  190  215  125  216  11*18
ACR-6.0K-0.4SC-01 图A 5.65    200      0.15        4% F、 H 290  258  230  178  235  10*15
ACR-7.0K-0.4SC-01 图A 7.75    280      0.105        4% F、 H 330  298  260  195  305  10*25
ACR-8.0K-0.4SA-02 图B 7.88    300      0.93        4% F、 H 300  240  225  145  270  10*15
ACR-10K-0.4SC-01 图A 10.32    370      0.08        4% F、 H 394  358  325  245  305  10*15
ACR-12K-0.4SA-02 图B 12.48    450      0.065        4% F、 H 360  310  270  140  325  11*18
ACR-17K-0.4SA-02 图B 17.03    615      0.0478        4% F、 H 420  370  285  151  375  11*18
ACR-20K-0.4SA-02 图B 19.92    720      0.0408        4% F、 H 420  370  285  151  375  11*18

*备注：其他规格尺寸，可根据客户要求制造
