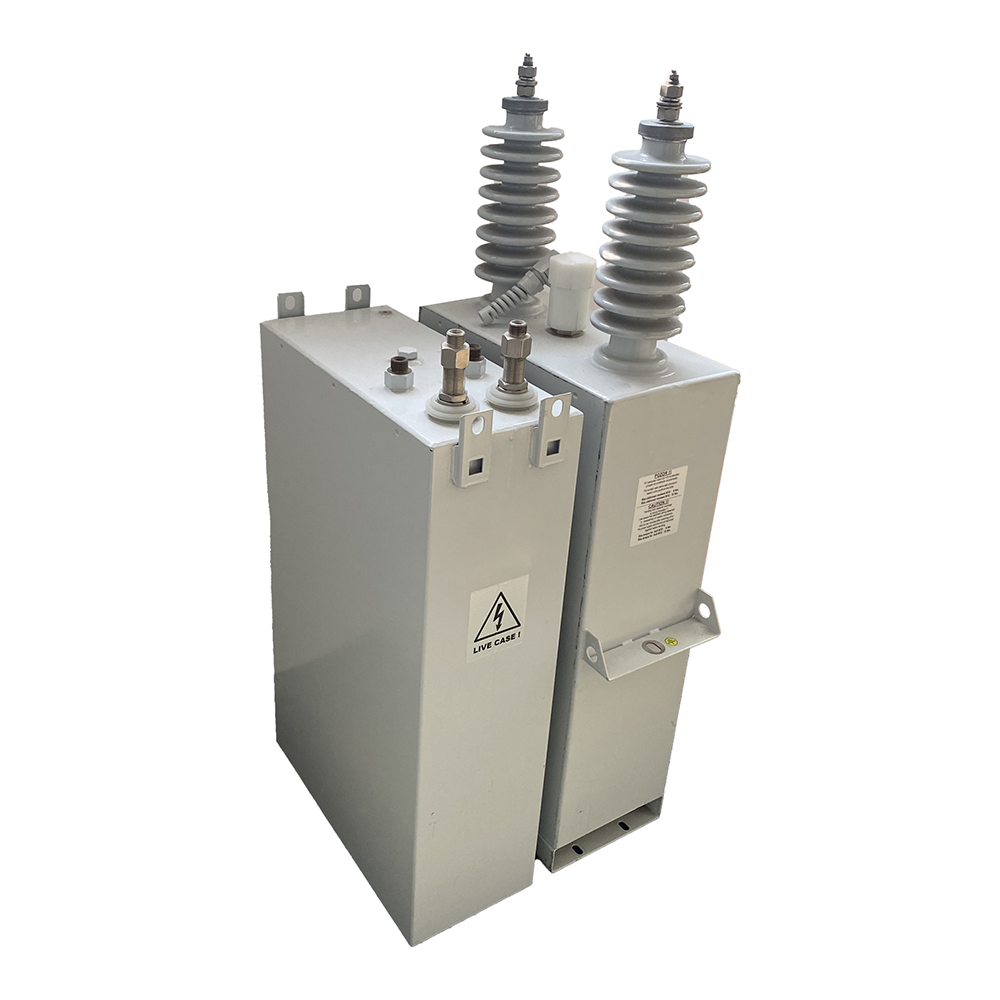

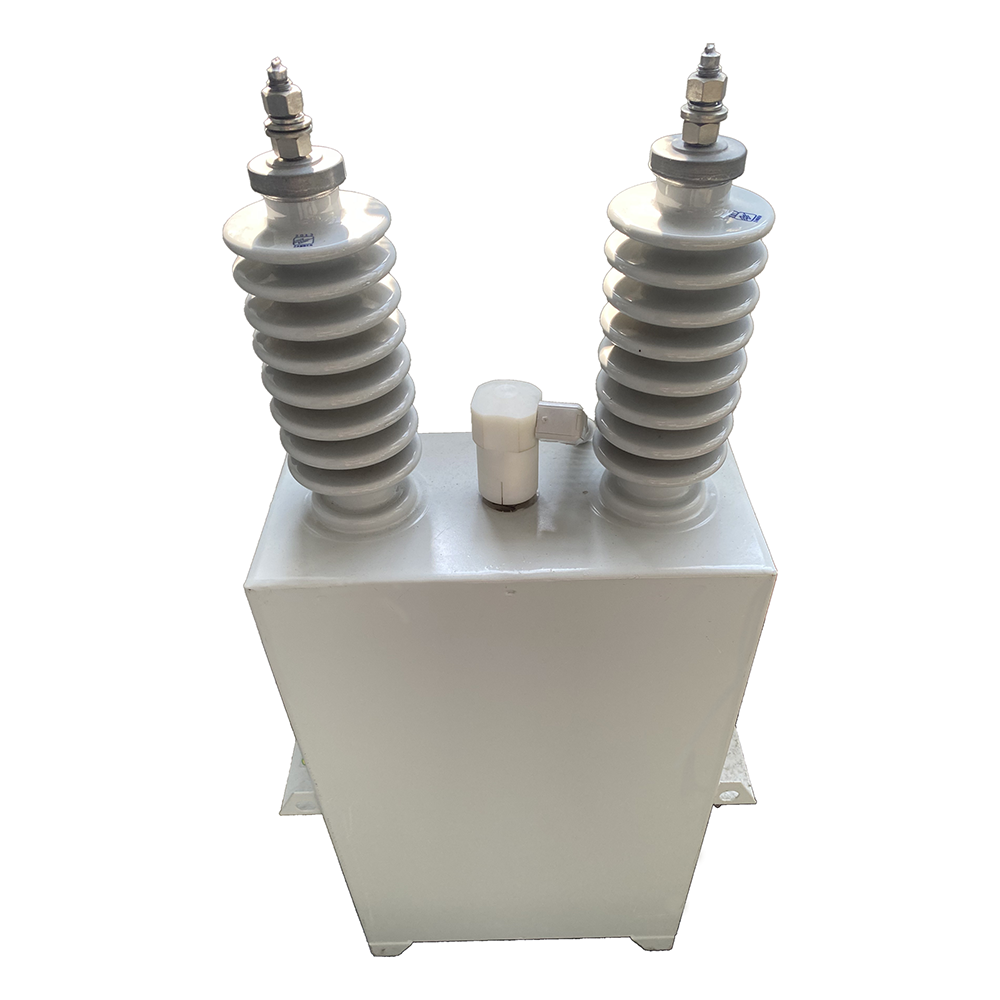

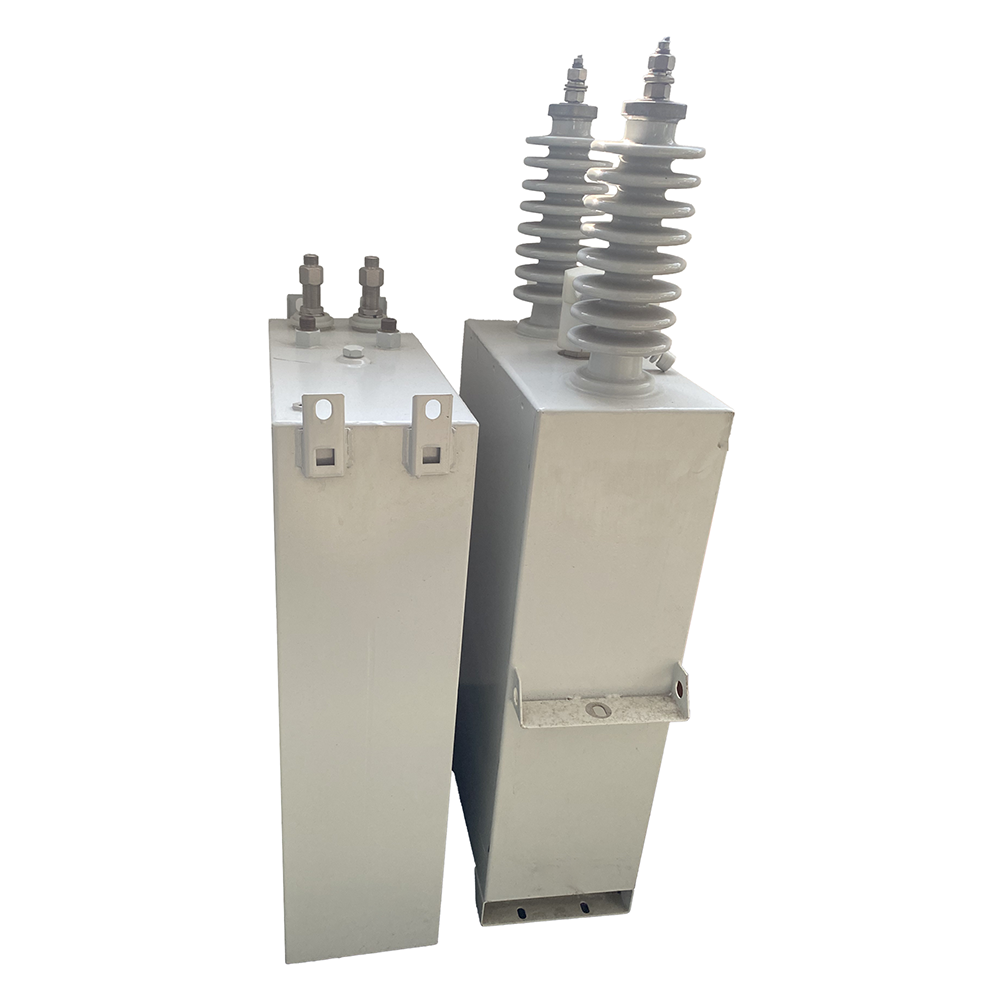

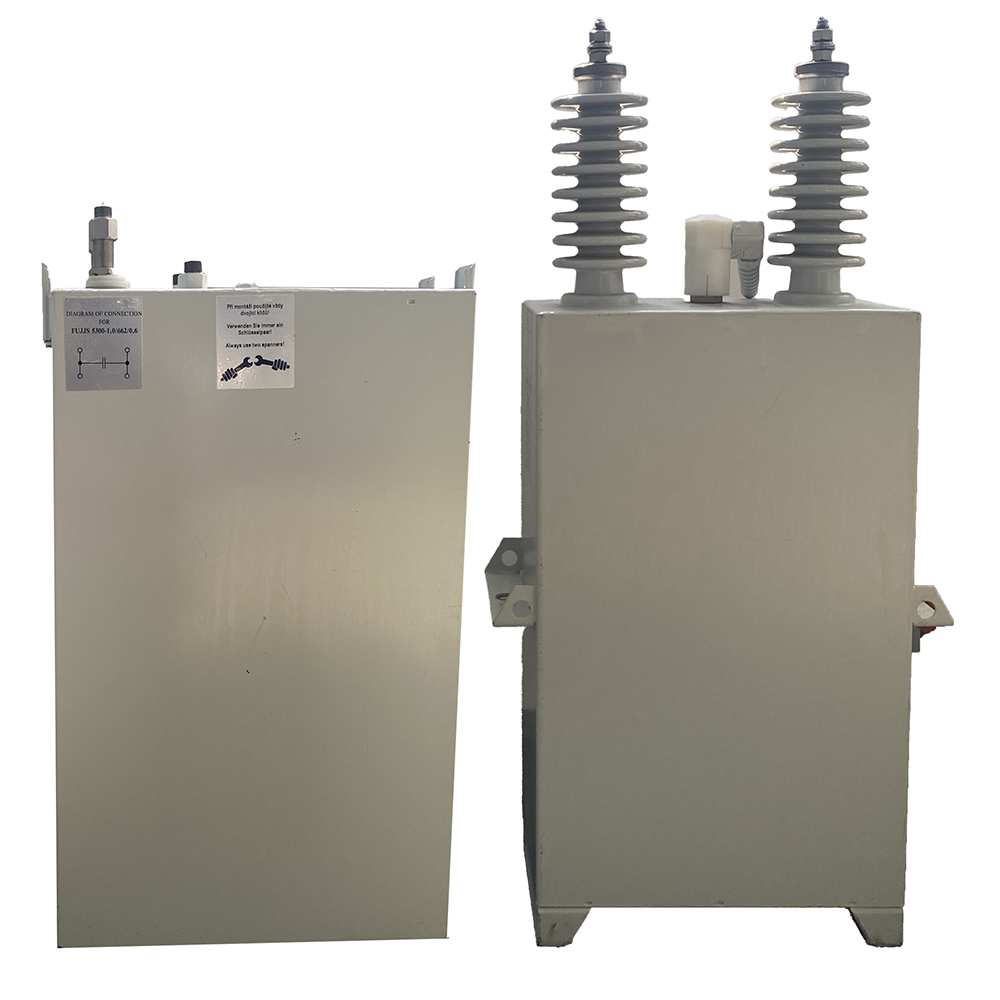

中压电容器
专为中压功率因数校正和谐波过滤而设计的电容器
详情

■  产品应用

    专为中压功率因数校正和谐波过滤而设计的电容器

■  构 造

  • 采用全薄膜电介质制造；
  • 电介质是聚丙烯箔并注入称为 JARYLEC 的，不会危害健康和环境浸渍液体；
  • 电极是铝箔，这种结构保证了极低的电容的损失；
  • 三相产品采用星形 -Y接法 ，单相产品采用l接法；
  • 电容器内置放电电阻，在10分钟内的电压下降到75V；
  • 所有三相和单相电容器都是固定外壳的。可按要求定制一级接外壳的电容器。可以提供具有30V/50Hz压力传感器的电容器。


■  技术参数

额定电压 Un 1-24KV25…1000kVar
额定频率 fn 50/60Hz
标准 IEC60831-1+2,EN60831-1+2,UL No.810,
GOST1282-8,VDE0560-46+47
过电压 Umax Un+10%最多8小时/天 Un+15%最多30分钟/天
Un+20%最多5分钟/天 Un+30%最多1分钟/天
过电流 Imax 1.3*In（可能的短时过电流）
电容量公差 -5/+10%
极间测试电压 utt 2.15*un AC，10S
极壳测试电压 utc 依照绝缘等级
浪涌电流 Is max.300*In
损耗 0.2W/kvar
平均寿命 ＞130000hours(Standard conditions)
环境温度 -40℃-max.temp.=50℃
-max.over24h=40℃
-max.over1year=30℃
防护等级 IP00（Ip54 cover on request，up to 15KV)
冷却方式 自然或强制风冷
允许相对湿度 IP00-max.95%,IP54-max.95%
允许海拔高度 最高4000米
安装位置 垂直和水平
安装方式 侧面支架，底部支架
安全装置 过压力分离装置
外壳 不锈钢，室内/户外安装
电介质系统 全薄膜
灌注材料 环境友好型，无毒的，无PCB
放电电阻 内置-75V，10minutes






系统电压6KV，电容系列参数

型号

额定电压

（V）

额定输出

（Kvar）

额定电流

（A）

    L

  W        H      H1         A       h
GC7.2/√3-33.4-1D 7.2/√3 6.16 8.03 343 138 180 400 220 130
GC7.2/√3-50-1D
7.2/√3
9.22 12.03 343 138 180 400 220 130
GC7.2/√3-66.7-1D
7.2/√3
12,29 16.05 343 138 220 440 220 130
GC7.2/√3-100-1D
7.2/√3
18.43 24.06 343 138 300 520 220 130
GC7.2/√3-133.4-1D
7.2/√3
24.95 32.09 343 138 360 580 220 130
GC7.2/√3-150-1D
7.2/√3
17.65 36.08 343 138 400 620 220 130
GC7.2/√3-166.7-1D
7.2/√3
30.72 40.1 343 138 430 650 220 130
GC7.2/√3-200-1D
7.2/√3
36.86 48.11 343 138 500 720 220 130
GC7.2/√3-250-1D
7.2/√3
46.08 60.14 343 178 500 720 220 130
GC7.2/√3-300-1D
7.2/√3
55.29 72.17 343 178 580 800 220 130
GC7.2/√3-334-1D
7.2/√3
61.53 80.35 343 178 630 850 220 250
GC7.2/√3-400-1D
7.2/√3
73.72 96.23 343 178 740 960 220 250
GC7.2/√3-500-1D
7.2/√3
92.15 120.28 343 178 920 1140 220 250
GC7.2/√3-600-1D
7.2/√3
110.58 144.34 343 178 1100 1320 220 250
GC7.2/√3-800-1D
7.2/√3
147.44 192.45 343 178 1450 1670 220 250


系统电压10KV，电容系列参数表

型号

额定电压

（V）

额定输出

（Kvar）

电容量

(μF)

额定电流

（A）

  L        W       H        H1       A       h
GC12/√3-33.4-1D
 12/√3 33.4 2.22 4.82 343 138 180 400 220 130
GC12/√3-50-1D 12/√3 50 3.32 7.22 343 138 180 400 220 130
GC12/√3-66.7-1D 12/√3 66.7 4.43 9.63 343 138 220 440 220 130
GC12/√3-100-1D 12/√3 100 6.63 14.43 343 138 280 500 220 130
GC12/√3-133.4-1D 12/√3 133.4 8.85 19.25 343 138 360 580 220 130
GC12/√3-150-1D 12/√3 150 9.95 21.65 343 138 380 600 220 130
GC12/√3-166.7-1D 12/√3 166.7 11.06 24.06 343 138 430 650 220 130
GC12/√3-200-1D 12/√3 200 13.27 28.87 343 138 480 700 220 130
GC12/√3-250-1D 12/√3 250 16.59 36.08 343 178 480 700 220 130
GC12/√3-300-1D 12/√3 300 19.9 43.3 343 178 550 770 220 130
GC12/√3-334-1D 12/√3 334 22.16 48.2 343 178 630 850 220 250
GC12/√3-400-1D 12/√3 400 26.54 57.74 343 178 720 940 220 250
GC12/√3-500-1D 12/√3 500 33.17 72.17 343 178 880 1100 220 250
GC12/√3-600-1D 12/√3 600 39.81 86.6 343 178 1050 1270 220 250
GC12/√3-800-1D 12/√3 800 53.08 115.47 343 178 1350 1570 220 250


■  成品识别码
