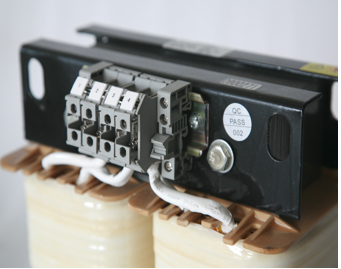

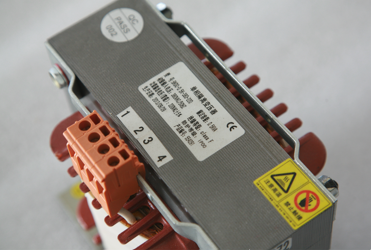

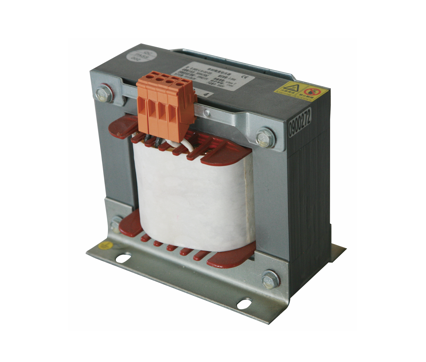

单相隔离变压器(BKDC)
该类隔离变压器的目的是提供负载和电源侧之间的电隔离,在IT配电系统中,放置电冲击,以保护所连接设备的绝缘损坏,还提供中性点连接形成隔离或接地。通过初次级间与连接的静电屏蔽及加强的绝缘,该类隔离变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。
详情

■  产品概述

该类隔离变压器的目的是提供负载和电源侧之间的电隔离,在IT配电系统中,放置电冲击,以保护所连接设备的绝缘损坏,还提供中性点连接形成隔离或接地。通过初次级间与连接的静电屏蔽及加强的绝缘,该类隔离变压器能提供敏感负载的隔离以防止电源系统遭受严峻的大气干扰。另外,利用其铁芯的高频损耗大的特点,从而抑制高频杂波传入控制回路。

■  产品特点

我公司多年来采用优质材料和先进的工艺技术专业生产160VA–800KVA之间,单/三相干式隔离变压器,产品参照国外同类产品最新研制开发进口设备用变压器,广泛适用于交流50/60HZ,输入、输出电压不超过1000V的各种供电场所。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组设备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。该系列隔离变压器广泛用于地铁、高层建筑、机车、电梯,车站、印刷、机床、码头、工况企业及隧道的输配电及进口设备的使用等场所。

■  技术规格

功率范围: 160-800KVA
输入电压: Rated voltage≤1000V±10%△/Y
输出电压: Rated voltage≤1000V±5%(No Load)△/Y
效       率: ≥95%
波形失真: No additional waveform distortion
功      能: with input voltage,output voltage,current indication
保      护: over current protection
绝缘电阻: 1000VDC insulation resistance value≥100MΩ
电气强度: core coil 3000VAC/50Hz/5mA/10S no electric arcing puncture
过载能力: 2×Rated current,continuous 60S
  • 海拔高度不超过2000米
  • 运行环境温度-25℃~+45℃,相对湿度不超过90%
  • 周围无有害气体,无易燃易爆物品
  • 周围环境应有良好的通风条件,如装在柜内,应加装通风设备

■  执行标准:

       VDE0550 IEC439 JB5555 GB5226

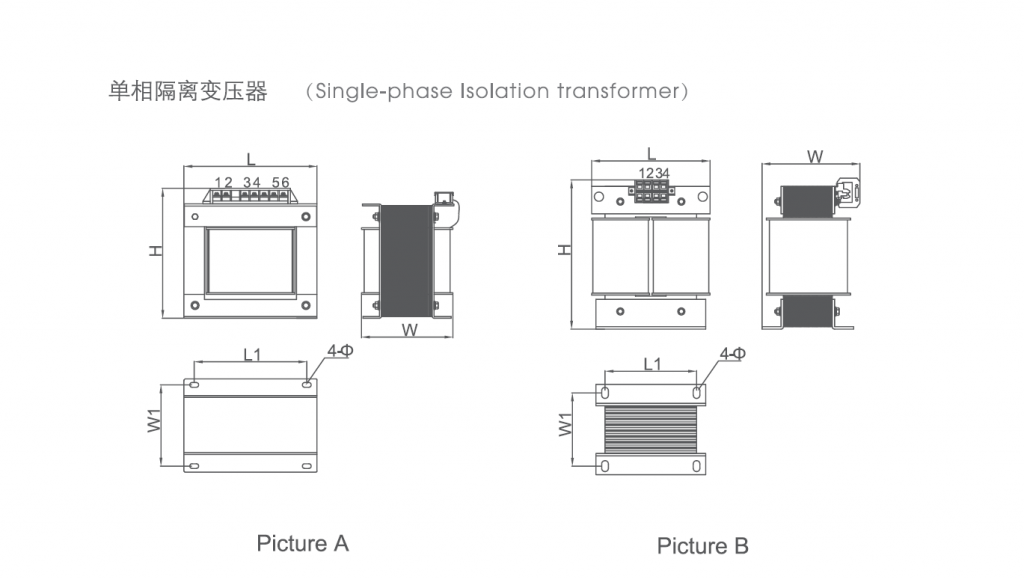

           型号规格                  容量(kVA)         图号              绝缘等级       外形尺寸(mm)L*W*H       安装孔(mm)4-φ    安装孔(mm)4-φ
BKDC-0.1K-380-12 0.1 图A F,H 96*88*100 82*60 6*10
BKDC-0.15K-380-12 0.15 图A F,H 96*88*100 82*60 6*10
BKDC-0.2K-380-24 0.2 图A F,H 105*110*108 82*86 6*10
BKDC-0.3K-380-24 0.3 图A F,H 114*115*130 76*80 8*14
BKDC-0.5K-380-24 0.5 图A F,H 133.2*120*150 111*85 8*14
BKDC-0.8K-380-24 0.8 图A F,H 150*135*170 125*100 8*12
BKDC-1.0K-380-24 1 图A F,H 150*145*170 125*110 8*12
BKDC-1.5K-380-24 1.5 图A F,H 200*170*285 150*110 11*18
BKDC-2.0K-380-24 2 图B F,H 200*170*285 150*110 11*18
BKDC-3.0K-380-24 3 图B F,H 200*170*285 150*110 11*18
BKDC-5.0K-380-24 5 图B F,H 240*190*360 180*120 11*18
BKDC-8.0K-380-24 8 图B F,H 280*230*410 200*150 11*18
BKDC-10K-380-24 10 图B F,H 280*230*410 200*150 11*18

*备注:其他规格尺寸,可根据客户要求制造
