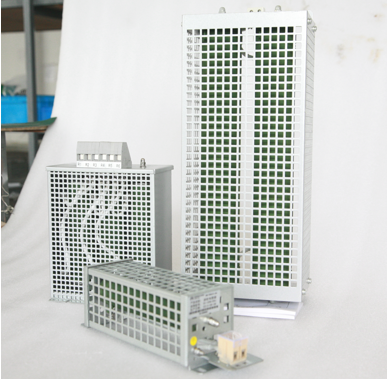

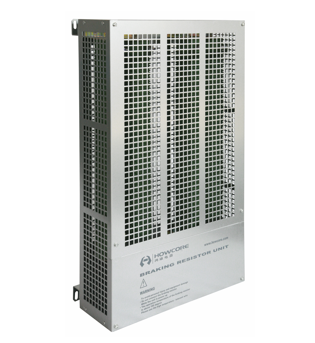

波纹电阻箱/柜(RA/HRA)
RA/HRA 系列产品是由波纹电阻器组合而成的电阻箱
详情

■  产品概述

  • RA/HRA 系列产品是由波纹电阻器组合而成的电阻箱


         RA功率范围;0.5KW-12.5KW

         HRA功率范围;20KW-200KW

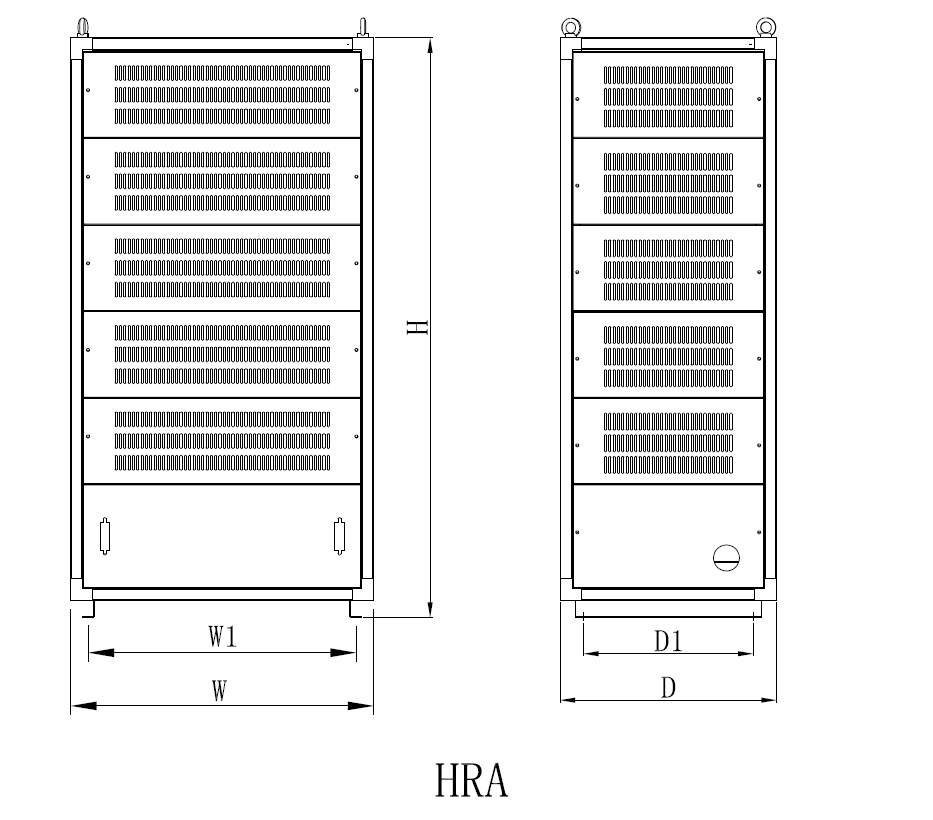

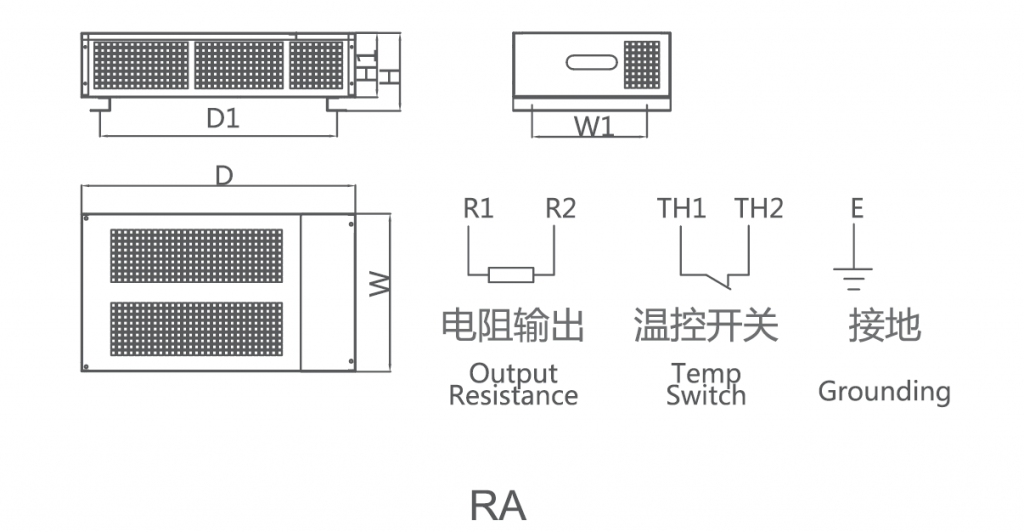

■  产品尺寸



   规格

(KW)

尺寸

W±1mm

   D        H       W1      D1

螺钉

   重量

 (kg)

  配线  组合
RA 1 242 500 140 150 470 M6 5.3 6 1KW*1
RA 2 242 500 140 150 470 M6 6.5 6 1KW*2
RA 3 242 500 140 150 470 M6 7.8 6 1.5KW*2
RA 4.5 345 600 170 325 530 M6 12 10 1.5KW*3
RA 6 345 600 170 325 530 M6 14 10 1.5KW*4
RA 8 415 690 170 395 665 M6 16.5 10 2KW*4
RA 10 415 690 170 395 665 M6 18.5 16 2KW*5
RA 12.5 415 690 170 395 665 M6 20 16 2.5KW*5
HRA 20 700 500 738 340 620 M6 50 16 2.5KW*8
HRA 40 700 500 1138 340 620 M6 86 25 2.5KW*16
HRA 50 700 500 1338 340 620 M7 100 25 2.5KW*20
HRA 60 700 500 1538 340 620 M8 115 35 2.5KW*24
HRA 80 700 500 1938 340 620 M8 140 50 2.5KW*32
HRA 100 700 700 1938 540 620 M8 165 50 2.5KW*40
HRA 120 700 700 1938 640 620 M8 190 75 2.5KW*48

*供选配件:散热轴流风机,户外防雨百叶窗盖板,底部轮子

*备注:其他规格尺寸,可根据用户要求制造

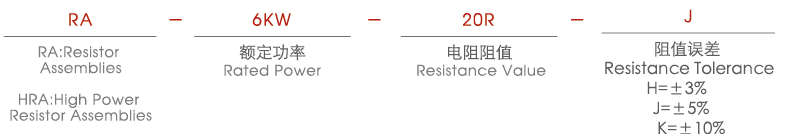

■  成品识别码
