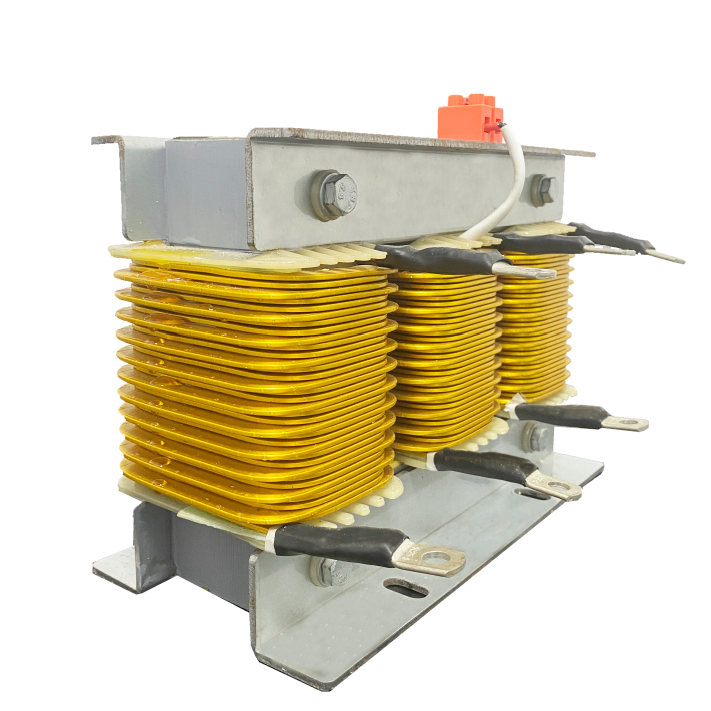

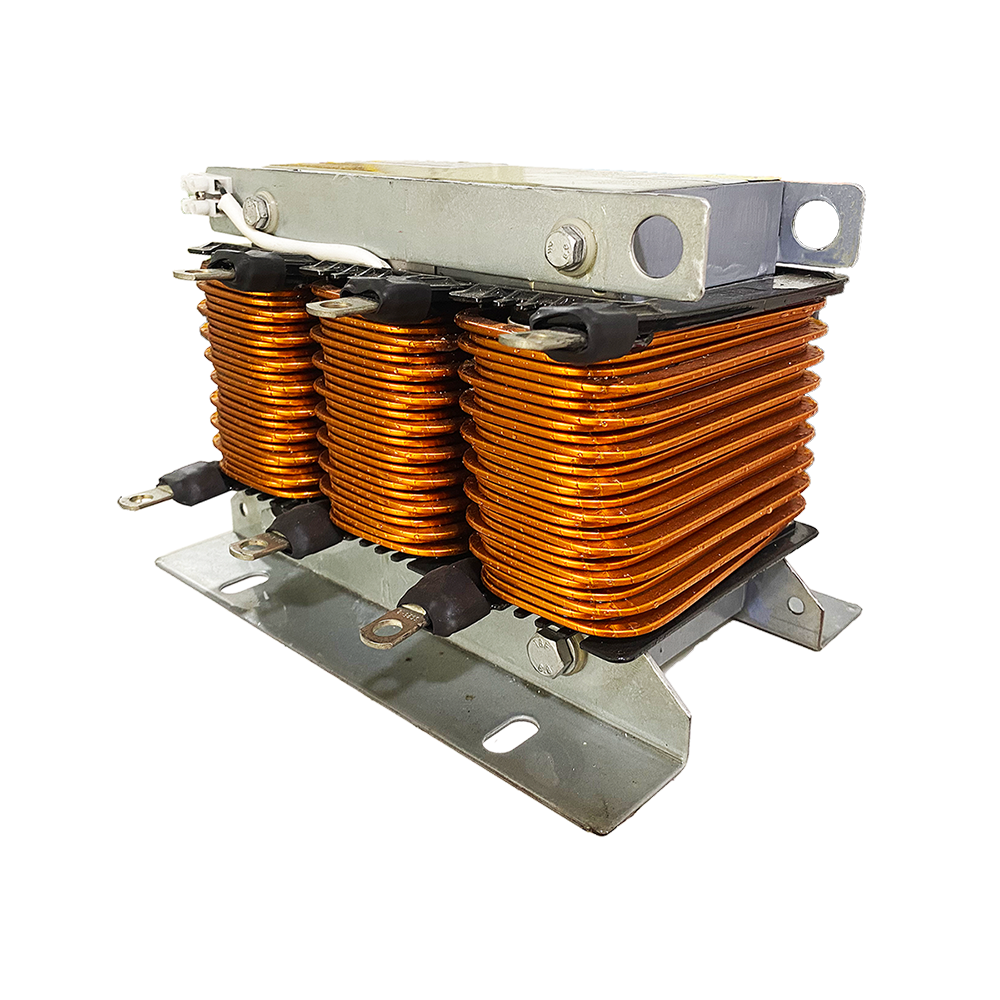

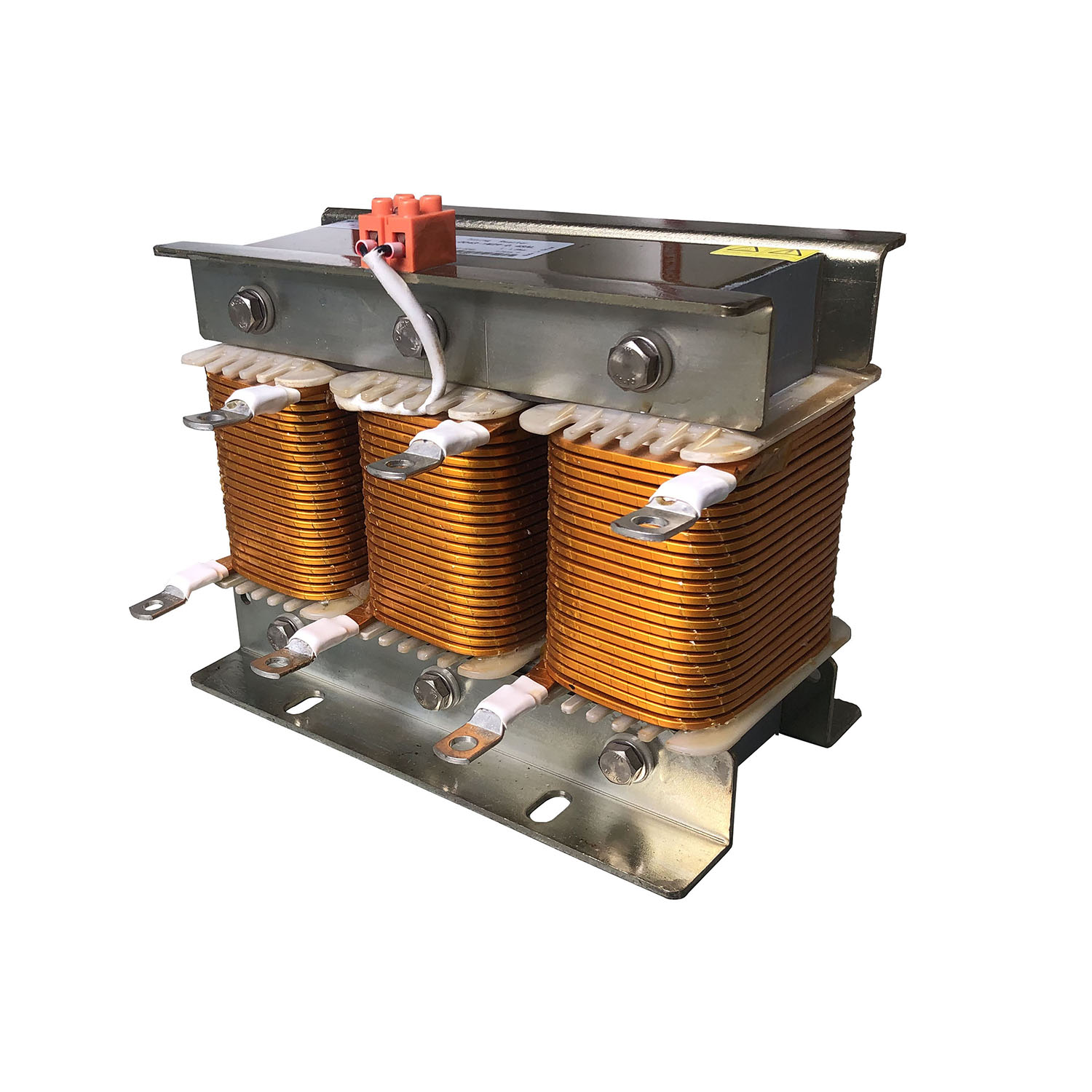

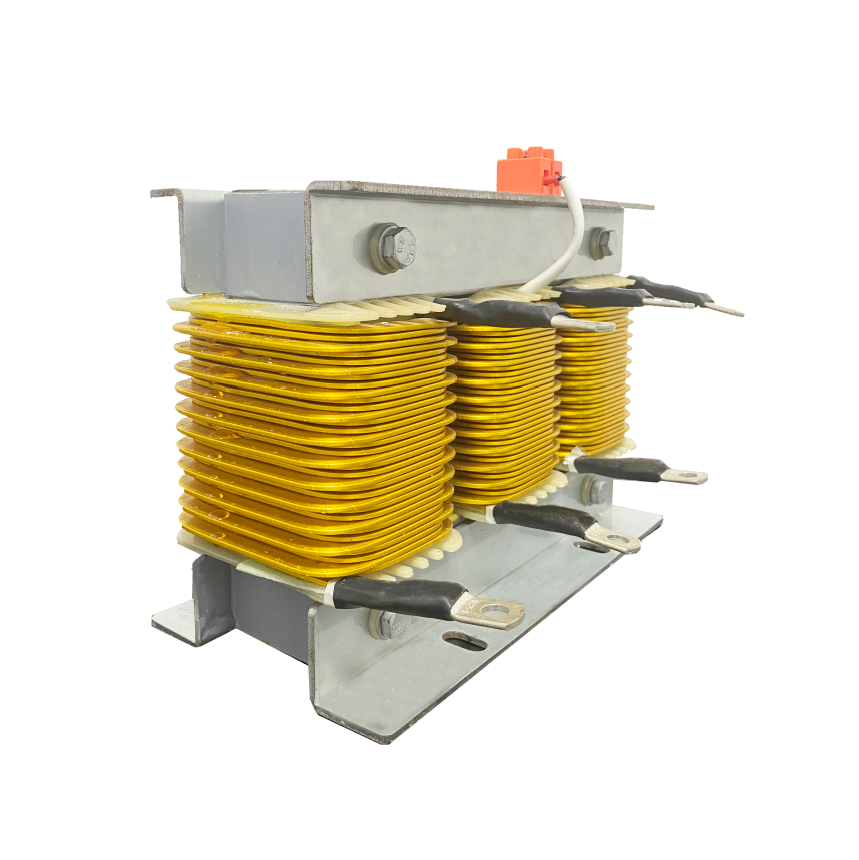

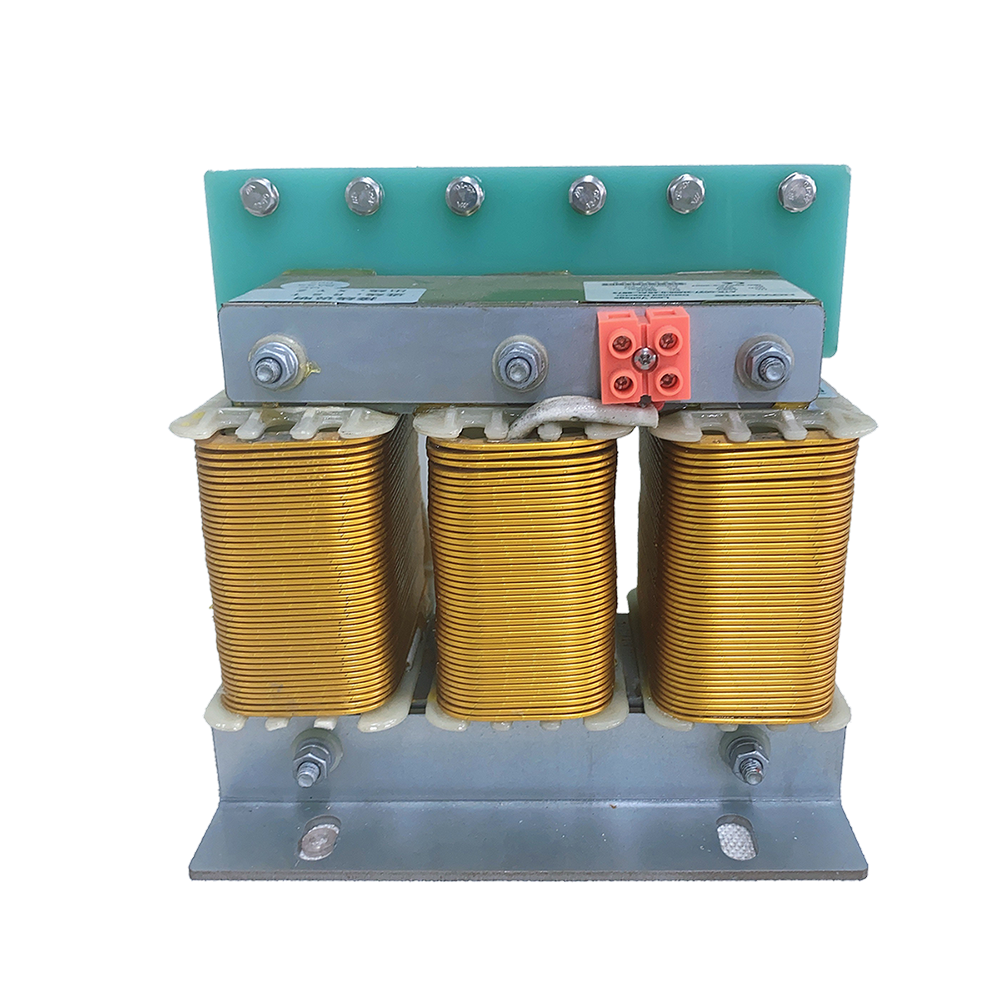

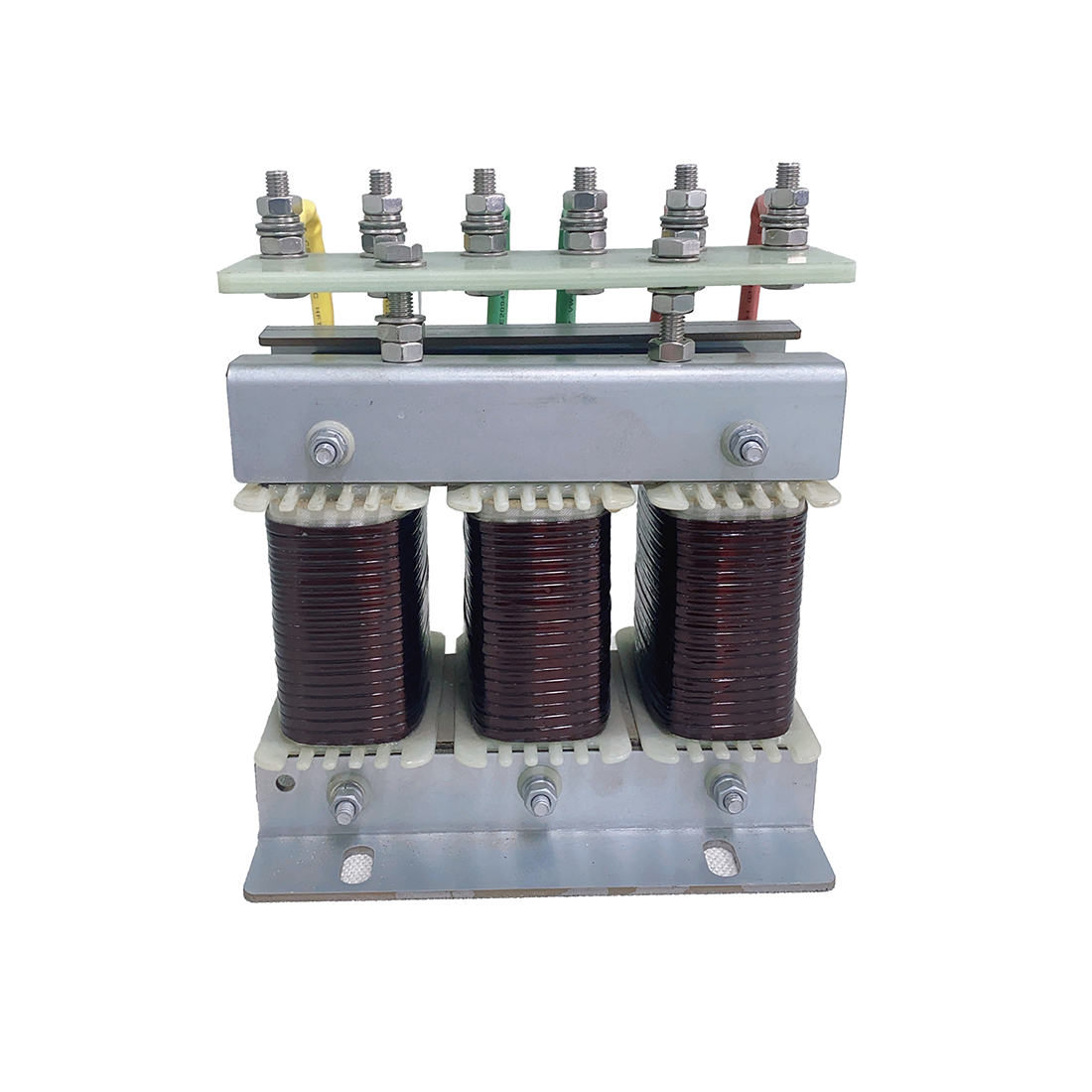

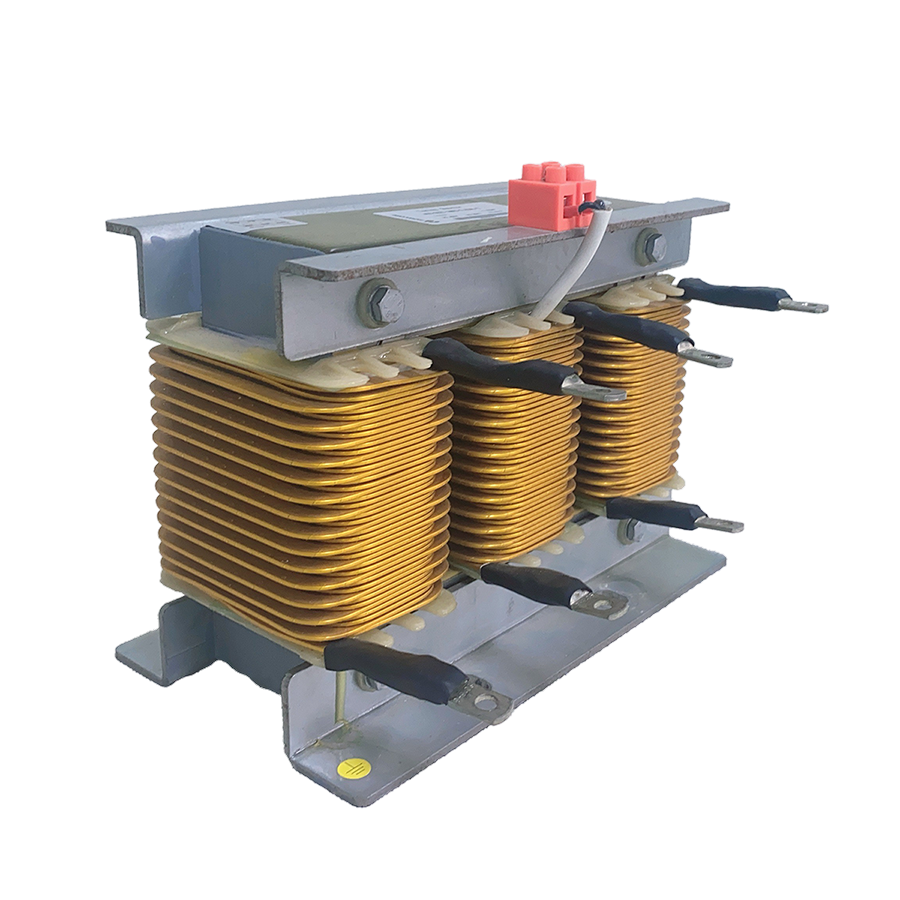

调谐电抗器(ATR)
现代电力电子设备的大量使用产生的非线性电流正以谐波方式影响电网并加重电网污染,并导致电容器,变压器及传输设备过载并故障,对测量,传动,计算等设备产生的严重干扰,谐振及电压畸变还造成供电事故。串联电抗器可得以改善与避免。电容器串联电抗器后谐振频率低于系统(一般为5次及7次),使其在工频下呈容性,以改善功率因数,而在谐振并无放大谐波之滤。良好的阻抗匹配之后,电容器组可吸收谐波电流(如5次)30%-60%。
详情

■    产品应用

  • 工作频率:50Hz-60Hz
  • 额定电流:5A-2000A
  • 工作电压:220V-10KV
  • 温升:≤95K
  • 噪音:≤65dB
  • 三相平衡度:-5%…+5%
  • 抗电强度:core-winding3000VAC/50Hz/5mA/10s free of arcing breakage(ftested in factory)
  • 绝缘电阻:1000VDC,insulation resistance≥100MΩ
  • 防护等级:IP00-IP20
  • 失调系数:5,67%,7%,14%
  • 性能范围:5Kvar…100kvar
  • 监控:temperature switch is integrated,contacts are fitted on terminals.
  • 环境温度/热绝缘等级:ta40℃/F,H
  • 安装海拔高度:≤2000m above sea level
  • 存储温度:-25℃…+55℃
  • 运输温度:-25℃…+70℃
  • 允许的额定湿度:humidity 5%…95% occasional condensation permissible

■   执行标准

  • IEC289:1987 Reactor
  • GB10229-88 Reactor(eqvIEC289:1987)
  • JB9644-1999 Reactor used for semiconductor electrical driving

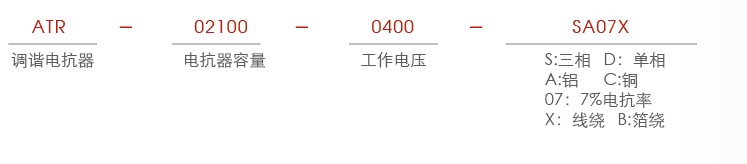

■   成品识别码





■   产品尺寸图





p=5.67%;L=恒定;不超过1.82·Ithmax;fRES=210Hz

产品型号    图号

补偿容

(Kvar)

  电感系数

(mH)

外形尺寸

(L*W*H)

    安装尺寸

    (D1*W1)

  额定电流

      (A)

连接

 K=端子 F=母排

单台的

近似总量(KG)

ATR002800400SA05.67X A 5 6.12 195*100*210 120*72 8.0 K 3.7
ATR004300400SA05.67X A 7.5 4.081 195*100*210 120*92 12.0 K 5
ATR005700400SA05.67X A 10 3.06 195*150*165 120*92 16.0 K 6.4
ATR007100400SA05.67X A 12.5 2.45 195*165*165 120*112 20.0 K 9.1
ATR0085000400SA05.67X A 15 2.04 195*165*165 120*112 24.0 K 9.3
ATR011300400SA05.67X A 20 1.53 230*160*185 150*95 32.0 K 13
ATR014200400SA05.67B A 25 1.22 250*165*200 182*95 40.0 K 18.3
ATR017000400SA05.67B B 30 1.02 250*170*200 182*105 50.0 F 18
ATR022700400SA05.67B B 40 0.77 250*180*200 182*115 65.0 F 25.3
ATR028400400SA05.67B B 50 0.61 290*185*220 214*118 80.0 F 34.1
ATR034000400SA05.67B B 60 0.51 290*200*200 214*128 95.0 F 35.6
ATR045400400SA05.67B B 80 0.38 320*205*285 243*130 130.0 F 42
ATR051000400SA05.67B B 90 0.34 320*210*310 243*135 145.0 F 47
ATR056700400SA05.67B B 100 0.31 320*220**310 243*140 160.0 F 51.9

P=7%;L=恒定;不超过1.66·Ithmax,fRES=189Hz

产品型号    图号

补偿容

(Kvar)

电感系数

  外形尺

 (L*W*H)

   安装尺寸

    (D1*W1)

额定电流

(A)

连接

 K=端子 F=母排

单台的近

似总重(KG)

ATR003500400SA07X A 5 7.2 195*100*210 120*72 7.5 K 3.3
ATR005300400SA07X A 7.5 5 195*100*210 120*92 11 K 4.8
ATR007000400SA07X A 10 3.8 195*150*165 120*92 15 K 5.9
ATR008800400SA07X A 12.5 3 195*165*165 120*112 19 K 8.6
ATR010500400SA07X A 15 2.5 195*165*165 120*112 23 K 8.8
ATR014000400SA07X A 20 1.8 230*160*185 150*95 30 K 12.8
ATR017500400SA07B B 25 1.4 250*165*200 182*95 38 K 19.1
ATR021000400SA07B B 30 1.2 250*170*200 182*105 45 F 19.6
ATR028000400SA07B B 40 0.95 250*180*200 182*115 60 F 24.7
ATR035000400SA07B B 50 0.75 290*185*220 214*118 75 F 26.5
ATR042000400SA07B B 60 0.62 290*200*220 214*128 90 F 34.1
ATR056000400SA07B B 80 0.46 320*205*285 243*130 122 F 40
ATR063000400SA07B B 90 0.43 320*210*310 243*135 130 F 45
ATR070000400SA07B B 100 0.37 320*220*310 243*140 150 F 50

P=14%;L=恒定;不超过1.4·Ithmax,fRES=189Hz

产品型号    图号

补偿容

(Kvar)

电感系数

     外形尺

    (L*W*H)

 安装尺寸

  (D1*W1)

  额定电流

   (A)

连接

 K=端子 F=母排

单台的近

似总量(KG)

ATR007000400SA14X A 5 16.6 195*120*210 120*92 7 K 5.1
ATR010500400SA14X A 7.5 11.1 195*120*210 120*112 10 K 8.1
ATR014000400SA14X A 10 8.29 195*120*210 120*112 14 K 9.4
ATR017500400SA14X A 12.5 6.63 195*120*210 120*112 18 K 12
ATR021000400SA14X A 15 5.53 250*165*200 182*95 21 K 16
ATR028000400SA14X A 20 4.14 250*185*200 182*115 30 K 18
ATR035000400SA14B B 25 3.32 290*150*210 214*113 35 K 28
ATR042000400SA14B B 30 2.76 290*185*220 214*118 42 K 26
ATR056000400SA14B B 40 2.07 290*215*280 214*118 56 F 35.2
ATR070000400SA14B B 50 1.66 3320*230*275 243*135 70 F 37.2
ATR084000400SA14B B 60 1.38 320*230*310 243*135 85 F 51.1
ATR112000400SA14B B 80 1.04 375*250*320 260*165 110 F 54
ATR126000400SA14B B 90 0.92 375*250*320 260*165 125 F 58
ATR140000400SA14B B 100 0.829 375*265*360 260*175 140 F 62
