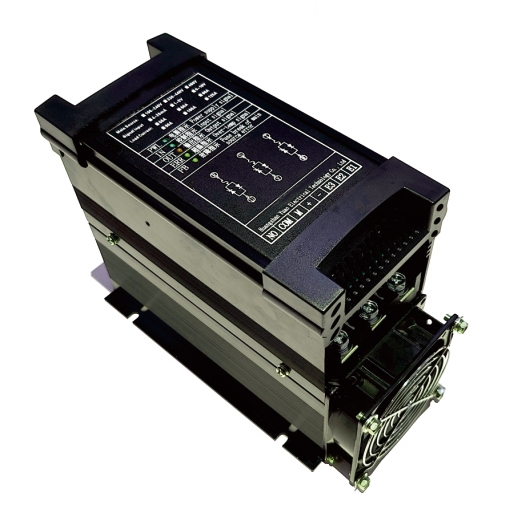

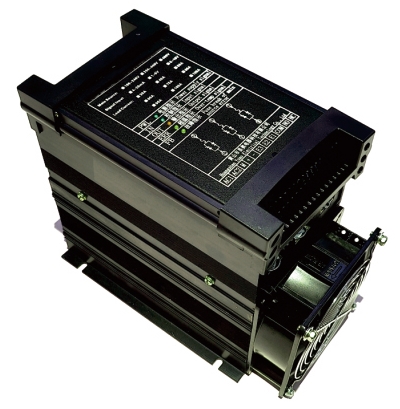

SCR电力调整器
SCR电力调整器是我公司的常规控制器,用在简易控制场所,主要用于控制一般的发热丝。全系列开模成型,美观大方,经济实惠,即将成为SCR电力控制器领域的一大亮点。
详情

■ 产品概述

SCR电力调整器是我公司的常规控制器,用在简易控制场所,主要用于控制一般的发热丝。全系列开模成型,美观大方,经济实惠,即将成为SCR电力控制器领域的一大亮点。时,会产生大量的热量。这是因为半导体材料的电阻率会随着温度的升高而降低,从而导致电流密度增大,最终导致能量转化为热能

■ 技术规格

  • 控制输入:4-20mADC
  • 输入阻抗:120欧姆
  • 电压输入:1-5V,0-5V
  • 手动输入:5千欧电位器节点控制输入
  • 负载额定电压范围:220V:220V AC 380V:380V AC
  • 有效值电流与制冷系统:40A,60A,80A,100A,120A强制风冷系统
  • 装配位置:根据情况而定
  • 控制方式:相位控制 时间比例零位控制,周期一秒 可调周期零位控制,周期调节范围1-60秒 分配式零位控制,周期一秒 短路,过流保护系统
  • 保护动作:当电流超过额定电流的130-150%时,快速熔断器熔断动作时间<20ms
  • 保护动作:当散热器温度超过75度时,输出切断,LED指示灯亮
  • 复位:跟换快速熔断器 散热器超温保护系统
  • 动作时间:<20ms
  • 复位:更换快速熔断器
  • 运行环境周围温度范围:-10-50度
  • 周围湿度:≤90%R
  • 绝缘阻抗最小20M欧 500V
  • DC绝缘体强度 2000V AC 1分钟(220V) 2500V AC 1分钟(380V)

■ 外观尺寸及安装说明

品种
安培 外观尺寸 安装尺寸 重量KG
E系列 单相 20A 30A 40A 50A 165*100*125 130*95 1.65
E系列
单相 50A 60A 80 100A 190*110*165
130*105
2.60
E系列
单相 125A 160A 200A 255*140*180
162*133
3.70
E系列
单相
250A 300A
370*220*240
293*185
4.10
E系列
三相
20A 30A 40A 50A
60A 80 100A 125A
255*140*180
162*133

E系列
三相 130A 160A 200A
380*200*235
366*152
13.0
E系列
三相 250A 300A 400A
380*270*235
365*200
20.0
SE系列 三相 30A
165*110*165
130*105
1.65
SE系列 三相 40A
200*110*165
130*105
2.60
SE系列 三相 50A 230*110*165 130*10 33.70

控制输入信号
电流输入:4-20mADC
输入阻抗:120Ω
电压输入:1-5V,0-5V
手动输入:5KΩ電位器
接点控制输入
负载额定电压范围
220V:220V AC±10%50HZ
380V:380V AC士10%50HZ
安装方式
SCR電力控制器内部均產生热量、,安装時請依據安装方向(見下圆),即控制器外效上的文字方向朝上。一般60A以上我们就加装風扇冷御,属扇在控制器的下端。請勿安装於高温或通凰不佳之場所,否则请低於额定70%使用。
