■  产品概述

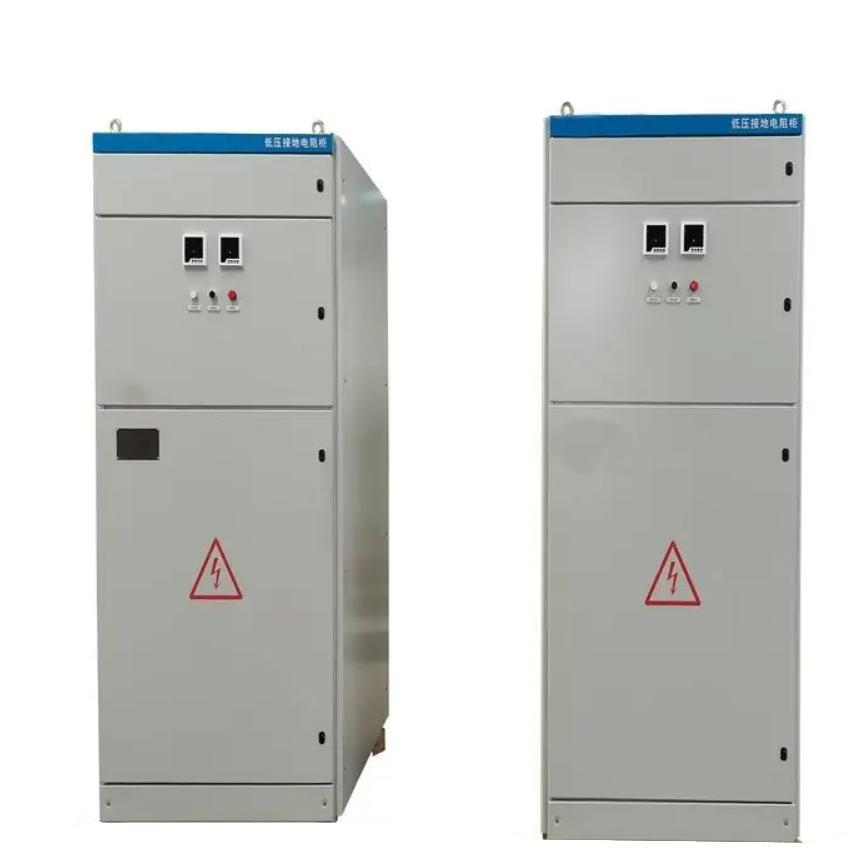

上海鸿康电器有限公司有长期的电力系统中性点接地电阻的生产经验。产品具有精度高、线性度好。运行可靠、安装方便、外形美观等特点，该产品已用于国家许多工程。生产的低压接地电阻柜是低压系统中采用电阻接地的成套装置。HKNER低压接地电阻柜主要用于低压柴油发电机组220V、火力发电厂380V、煤炭企业660V等电力系统或电力用户1000V的低压系统中。

■  功能特点

柜体材质‌：采用冷轧钢板或不锈钢板制作，根据使用条件不同，分为户内或户外型。
‌进线方式‌：上进下出或下进下出，下进下出时柜体底端装有绝缘子，顶部装有吊环便于吊装‌。
‌电阻器材质‌：采用优质合金材料，如镍铬铝合金、镍铬合金或不锈钢，具有高导电率、耐高温、耐腐蚀、防燃防爆等特点‌

■  应用领域

接地电阻柜适用于户内或户外环境，安装地点海拔高度不超过4000米，环境温度在-40℃至+60℃之间，相对湿度不大于95%，且安装场所的空气中不能含有化学腐蚀气体和爆炸性尘埃‌
特殊使用条件，请在订货时详细提出。

■  技术规格

• 在电阻柜安装处，正常状态下中性点电位漂移不超过运行相电压的2%。

• 额定工作电压：0.69/kV

• 高工作电压：0.8/kV

• 额定频率：50Hz

• 额定发热电流：7A

• 漏电流:<50μA

• 电阻值：100～1000Ω，分10档可调，在25℃时的电阻值偏差应在对应额定值的士5%范围以内。具体阻值的选择要使系统产生的单相接地电流与所采用的漏电保护装置相配合。

• 工频耐压：5kV

• 温升允许值：外壳60℃，电阻760℃（10S），385℃（2h）。
• 电阻器材质：镍铬铝合金、镍铬合金或不锈钢
• 电阻器额定功率：3kW
• 密封：应有良好的密封

■  订货须知

订货时请告知以下参数：
1、系统额定电压。
2、电阻阻值，抽头位置。
3、电阻柜的材质、颜色、防护等级及安装地点。
4、是否配电流互感器，及互感器变比。
如有其它要求在订货时说明
