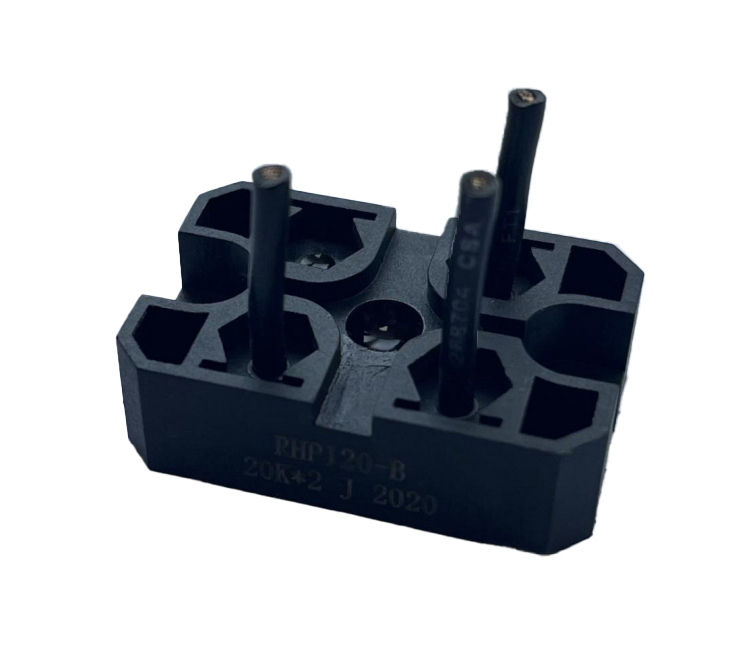

■ 产品特点

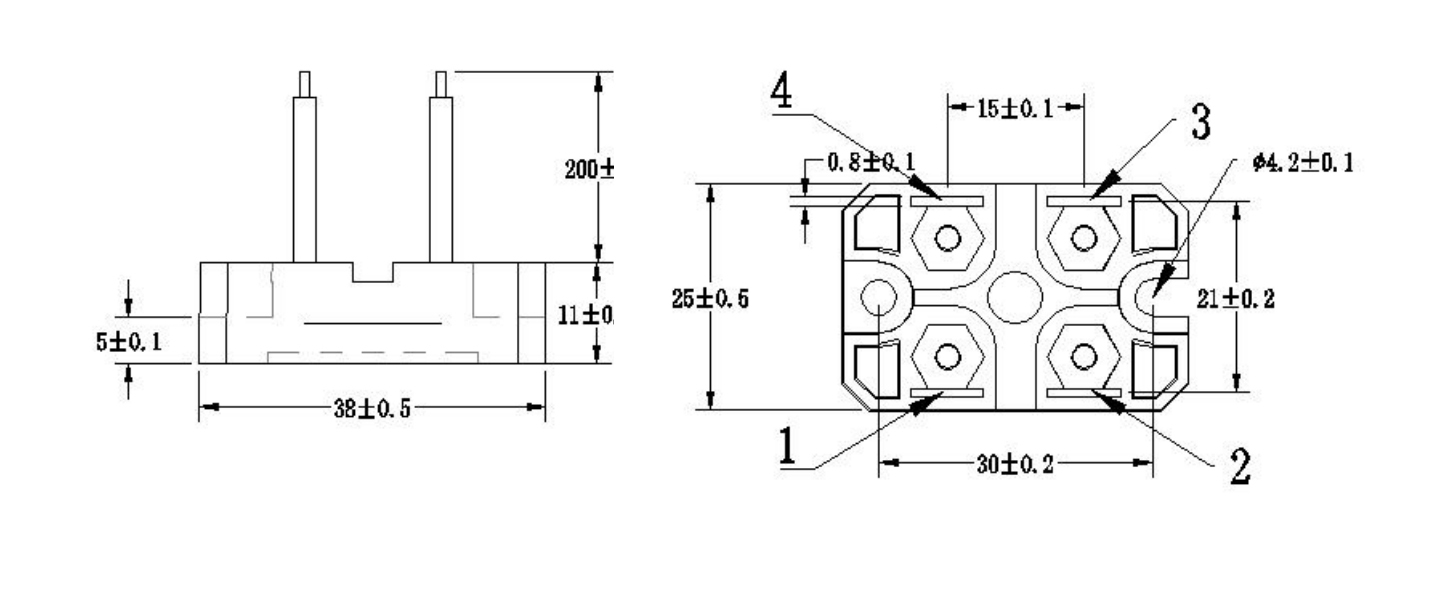

■ 产品尺寸图

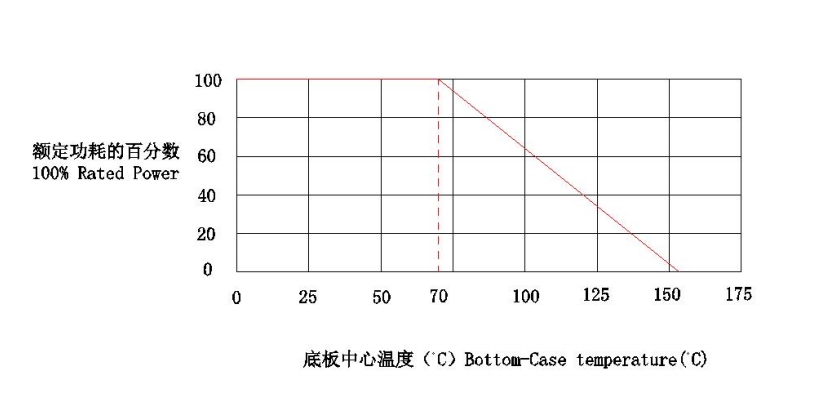

■ 降功耗曲线
说明:当温度≤70℃时，可以满功率使用，当温度>70℃时，如曲线图所示，可以达到的功率逐渐变小，当温度在155℃时，功率为0。为提高导热率，电阻与散热器表面应涂抹导热硅脂，基板使用W4螺丝最大扭矩1.3N，RHP120 引出端使用 M4 螺丝最大扭矩 1M。

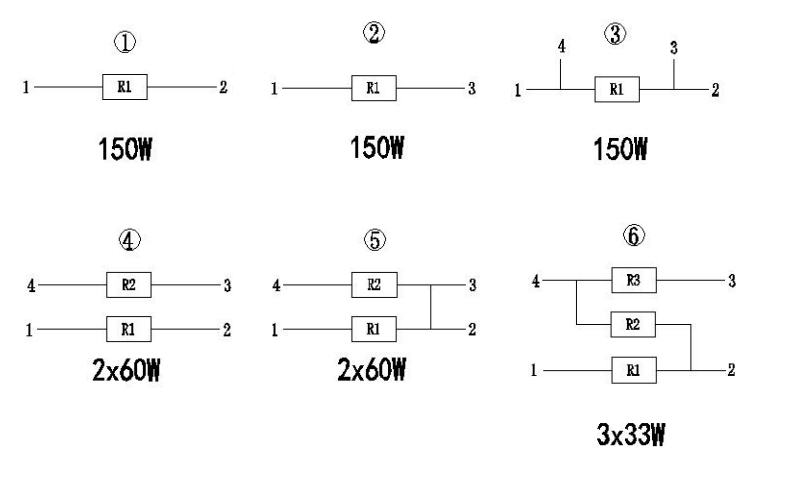

■ 内部电路图
■ 技术参数
其内部采用PTC为发热芯，精工制作而成。更高参数可协商供货。所示功率需加装散热器，在无散热器的情况下功率为3.5W。
型号
RHP150-B
RHP150-B
RHP150-B
阻值范围
0.10-10
0.10-10
10-1M
精度
士5%;士10%
±5%;±10%
±1%;±5%
温度系数
士500ppm/C
±250ppm/C
±50ppm/℃;±100ppm/C
最大工作电压
1500V
1500V
1500V
绝缘层耐压
5000VDC
5000VDC
5000VDC
温度范围
55℃~155℃
55℃~155℃
55℃~155℃
局部放电
2KVAC<10pC
2KVAC<10pC
2KVAC<10pC
■ 特征参数
|
试验项目 |
性能要求 |
试验方法 |
|
短时间过负荷 |
1.5 倍额定功率，10 秒△R≤±(0.25%R+0.05Ω) |
4.13 |
|
快速温度变化 |
△R≤±(0.25%R+0.05Ω) |
4.19 |
|
寿命 |
△R≤±(1%R+0.05Ω) |
4.25.2 |
|
稳态湿热 |
△R≤±(1%R+0.05Ω) |
4.24 |
|
气候顺序 |
△R≤±(1%R+0.05Ω) |
4.23 |
