RHP250功率型厚膜电阻器
RHP250功率型厚膜电阻器
详情

■ 产品特点

  • 无感设计,阻值范围宽
  • 大功率(底板中心温度≤85℃时功率为 250W)
  • 耐高压 6KV
  • 引出端安装 M4 螺钉最大扭矩:2Nm
  • 散热片安装 M6 螺钉最大扭矩:3Nm
  • 电感<80nH

■ 应用领域

  • 电源控制设备
  • 马达控制
  • 变速驱动，变频器
  • 机器人系统

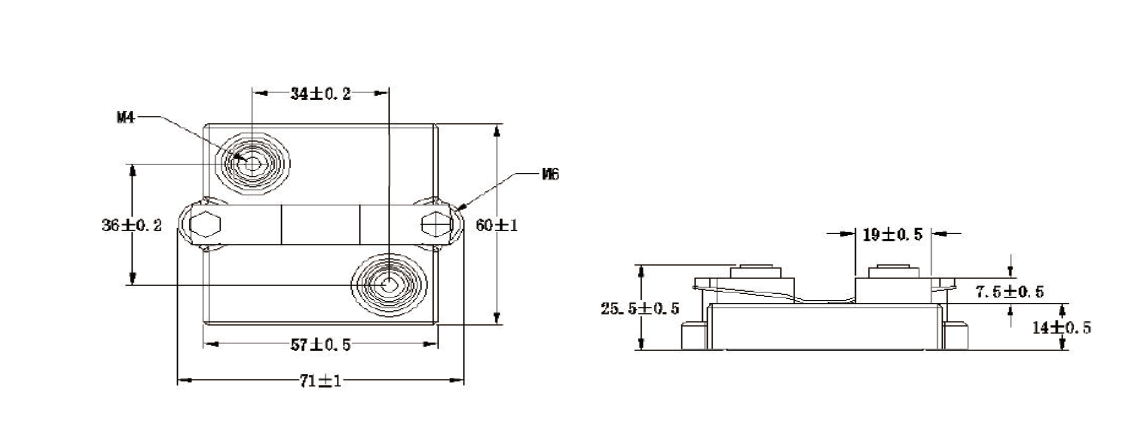

■ 产品尺寸图

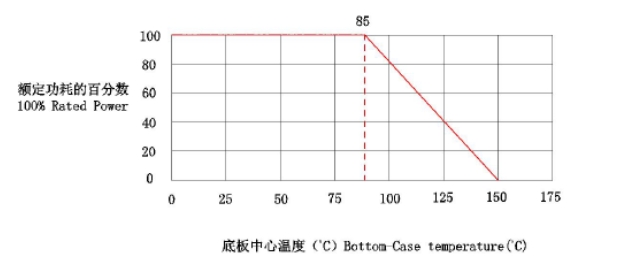

■ 降功耗曲线


■ 技术参数

型号
 85℃额定功率
 阻值范围
 电阻温度系数
 阻值精度
 最大工作电压
 工作温度
RHP250
 250W
 R≤1Ω
 ±500
 ±10%
 5KV
 -55℃~+155℃
RHP250
 250W
 1Ω
 		±300
 ±5%
 5KV
 -55℃~+155℃
RHP250
 250W
 R>10 Ω
 ±150
 ±5%
 5KV
 -55℃~+155℃
所示功率需加散热器更高参数可协商供货

■ 特征参数

试验项目
 性能要求
 试验方法GB/T5729-2003 IEC60115-1:2001
短时间过载
 1.5 倍额定功率，10 秒△R≤±(0.05%R+0.05Ω)
 4.13
快速温度变化
 △R≤±(0.05%R+0.05Ω)
 4.19
气候顺序
 △R≤±(1%R+0.05Ω)
 4.23
稳态湿热
 △R≤±(0.05%R+0.05Ω)
 4.24
寿命
 △R≤±(1%R+0.05Ω)
 4.25.2
