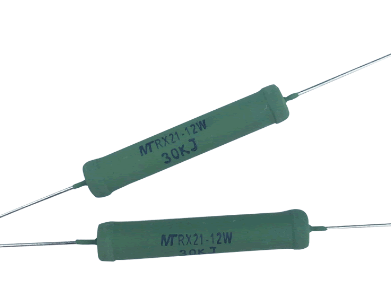

■ 产品特点
1、通过专业的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合，确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷，确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝，再采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型，规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。
■ 技术规格
■ 产品尺寸图
|
型号 |
额定功率(W)(70'C) |
外形尺寸(mm) |
|||
|
L±2 |
D±1 |
d±0.05 |
1±3 |
||
|
RX21 |
12 | 40 | 7 | 0.8 |
25 |
*备注 客户有特殊要求，可以协商定制,
■ 降功耗曲线
■ 技术指标
|
型号 |
功率(W)额定 |
温度系数(PPM/°C) |
阻值范围(Ω) |
额定功率环境温度 |
使用温度范围 |
|
|
0.1%、0.25%、0.5% |
1%、3%、5% |
|
||||
|
RX21 |
12 |
±25，±50，±100，±250 |
R1~68K |
RO1~68K |
±70°C |
-55C~+155°0 |
■ 性能指示
|
试验项目 |
性能要求 |
试验方法 |
|
短时间过负载 |
△R≤±(1%R+0.05Ω) |
10V，5S |
|
温度快速变化 |
△R≤±(1%R+0.05Ω) |
55°C/275℃，30min 5cycle |
|
耐焊接热 |
△R≤±(1%R+0.05Ω) |
125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15~35℃,8.5kpa,1h |
|
气候顺序 |
△R≤±(5%R+0.1Ω) |
350±10℃3.5+0.5S |
|
70℃耐久性 |
△R≤±(5%R+0.1Ω) |
70+2℃,P,1000h |
■ 客户选型
|
RX21 |
10 |
30KR |
J | B |
|
代码 |
额定功率 |
阻值 |
精度 |
温度系数 |
|
RX21系列 |
05=5W
10=10W
25=25W
100=100W
300=300W
|
OR1=0.1Q
0R22=0.22Q
100R=100Q
|
B=±0.1%
C=+0.25%
D=±0.5%
F=±1%
H=±3%
J=+5%
|
L=+250PPM
B=+200PPM
K=±100PPM
Y=±5OPPM
|
例如:RX21 10W 30KQ ±1% 温度系数为±100PPM/C,型号:RX21-10-30KR-FK;低电感，在型号中加入字母N，例如:N RX21-1030KR-FK
■ 电阻使用建议
电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
